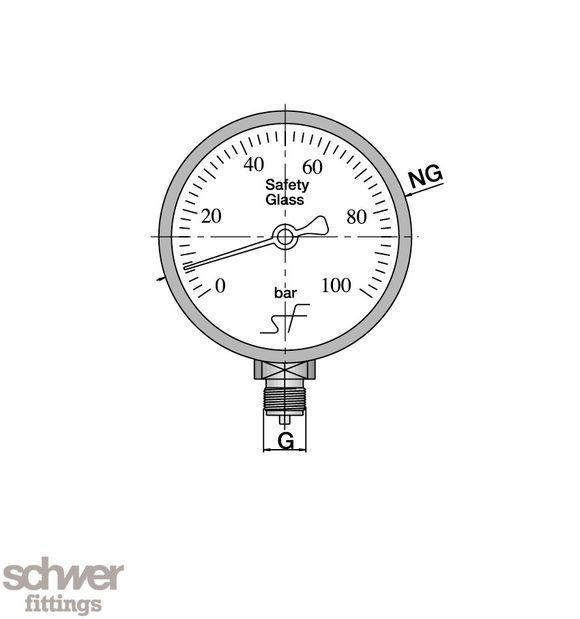

Mr - Manomètre à tube de bourdon - Schwer Fittings - Série sécurité - Monture à baïonnette - Modèle standard type RSM/RSMG

Monture à baïonnette : Pour mesure d'une surpression positive chez les fluides liquides et gazeux.

Modèle :

• Modèle standard type RSM
• En cas de conditions d'utilisation difficiles, à bain de glycérine type RSMG

Plage de température :

• -40°C à 100°C
• Type RSMG à bain de glycérine : -20°C à 70°C

Matières :

• Corps : 1.4301
• Éléments en contact avec la substance à mesurer : 1.4404
• Disques de lecture : Verre de sécurité feuilleté 3 mm (marque SAFETY GLASS) ou 4 mm pour DN 100

Précision :

• 6 mm pour DN 160
• Classe 1,0 pour DN 100 et 160
• Classe 1,6 pour DN 40 et 63

Ceci correspond à une valeur indicative meilleure que ± 1,0% et 1,6% de la valeur de l'échelle à 20°C.

Caractéristiques de construction :

• L'appareil répond aux prescriptions en matière d'accident et offre une meilleure sécurité pour l'observateur grâce à une paroi de séparation incassable entre le système de mesure et le cadran (dont le fond peut être soufflé).
• Quand la pression monte dans le corps, toute la section est ouverte vers l'arrière.
• Les appareils sont testés selon DIN EN 837-1 et approuvés par la marque de conformité et de contrôle DIN.

Utilisation spécifique du manomètre à bain de glycérine, type RSMG :

• Conditions d'exploitation difficiles : vibrations, fortes variations de pression
• Pour éviter la formation de condensation (dans le cas d'installations situées à l'extérieur)
