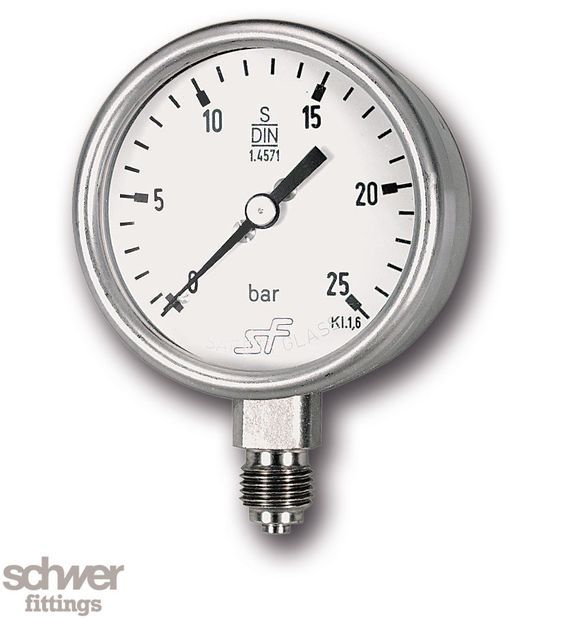

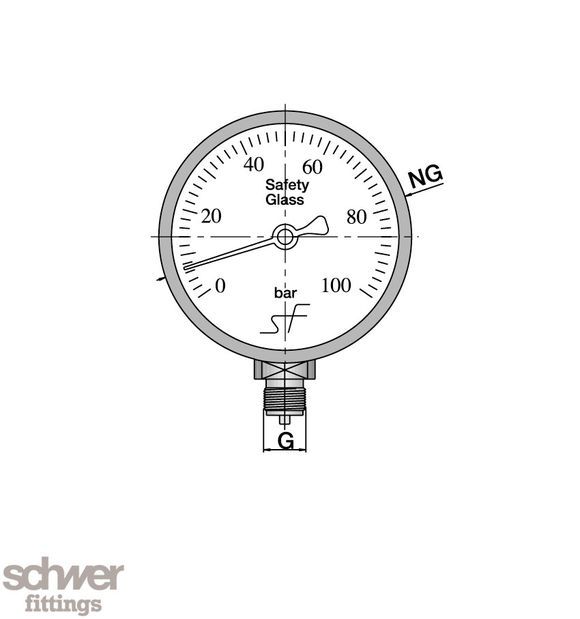

RSM - Manomètre à tube de Bourdon - Série sécurité - Schwer Fittings - Modèles standard et bain de glycérine

Monture à baïonnette : Pour la mesure d'une surpression positive chez les fluides liquides et gazeux.
Modèles disponibles :
- Modèle standard type RSM
- Modèle à bain de glycérine type RSMG (pour des conditions d'utilisation difficiles)
Plages de température :
- Type standard : -40°C à 100°C
- Type RSMG à bain de glycérine : -20°C à 70°C
Matériaux :
- Corps : Acier inoxydable 1.4301
- Éléments en contact avec la substance mesurée : Acier inoxydable 1.4404
- Disques de lecture : Verre de sécurité feuilleté
- 3 mm (marque SAFETY GLASS)
- 4 mm pour DN 100
Précision :
- DN 160 : 6 mm
- Classe 1,0 pour DN 100 et 160
- Classe 1,6 pour DN 40 et 63
- Correspond à une valeur indicative meilleure que ± 1,0 % et 1,6 % de la valeur de l'échelle à 20°C.
Caractéristiques de construction :
- Répond aux prescriptions en matière d'accident.
- Offre une meilleure sécurité pour l'observateur grâce à une paroi de séparation incassable entre le système de mesure et le cadran (dont le fond peut être soufflé).
- En cas de montée de pression dans le corps, toute la section est ouverte vers l'arrière.
- Testé selon DIN EN 837-1 et approuvé par la marque de conformité et de contrôle DIN.
Applications du manomètre à bain de glycérine (type RSMG) :
- Conditions d'exploitation difficiles : vibrations, fortes variations de pression.
- Évite la formation de condensation, notamment pour les installations situées à l'extérieur.
Remarque : Montage similaire au manomètre à tube de Bourdon MR-RM.
