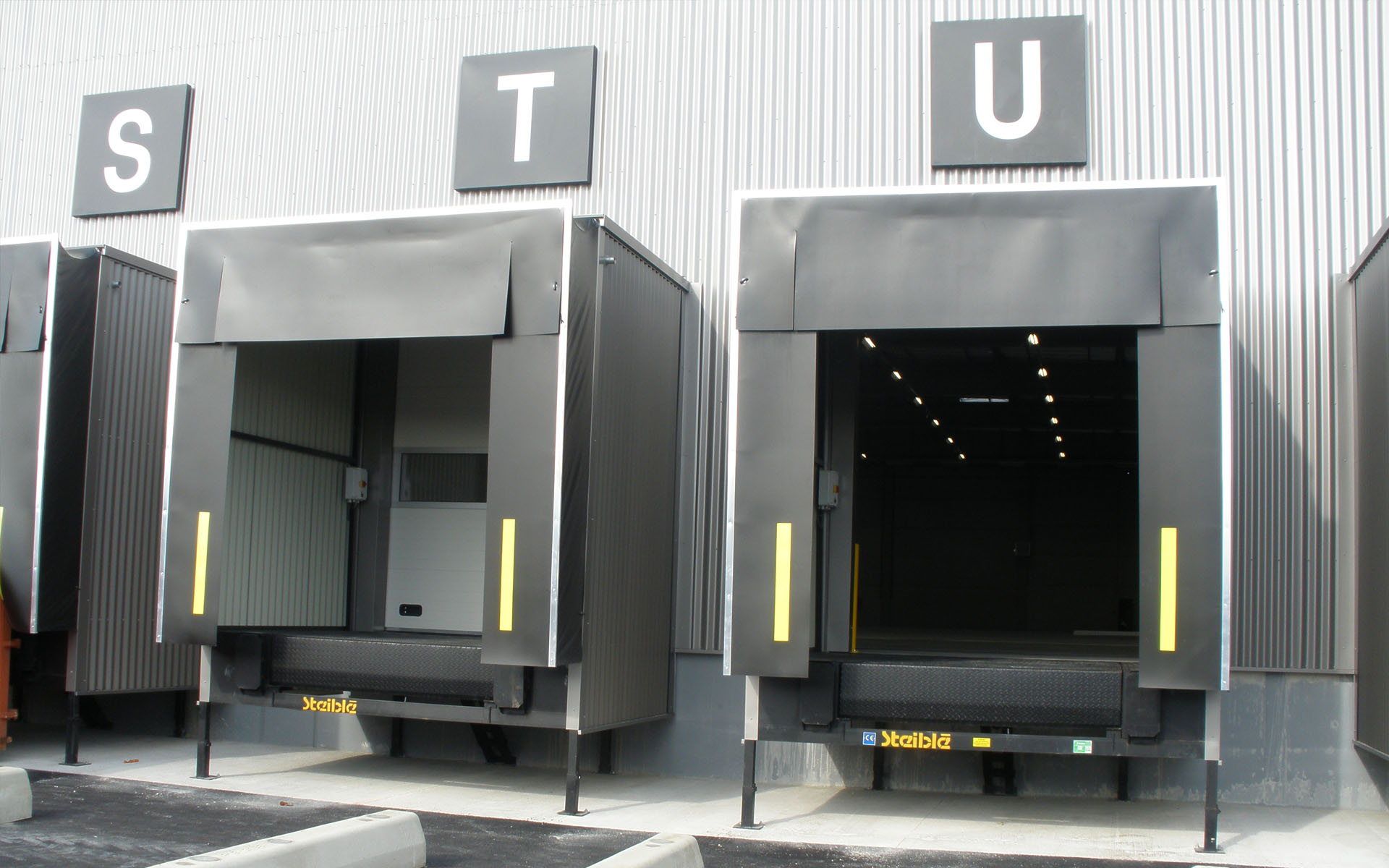

Niveleur de quai à lèvres pivotantes type : rbpes

Caractéristiques :
1 cadre dormant en version suspendue autoportante ne nécessitant pas de dalle intermédiaire
1 plateau inclinable en tôle à larmes renforcé par des longerons. Axe d'articulation arrière traversant avec 2 paliers extérieurs démontables
1 bec pivotant en tôle à larmes avec charnières "piano" sans languettes rabattables
L'ensemble de la structure laquée anti-rouille noire RAL 9004
2 vérins hydrauliques en acier chromé
1 centrale hydraulique avec flexibles de raccordement aux vérins placés sur le cadre dormant
1 béquille de maintenance
Pas de cadre cornière à fournir et sceller par le maçon
Système de paliers ?extérieurs? avec coussinets en Ertalon pour le logement des axes d'articulation du plateau (démontage du plateau par le dessus du quai)
Jupes de protection latérales anti-cisaillement articulées, avec marquage jaune et noir
Châssis avec traverse en profilés ( pas de tôles pliées )
Axe arrière du plateau formé par un tube transversal et logé dans un profilé ?U? du cadre (jeu minimum )
Indicateur de pente de travail maxi 12,5 % par un repère rouge
Man?uvre du bec par vérin double effet ( pas de système de leviers ou de ressorts)
Puissance moteur 1,5 kW - Tension alimentation : 400 V + T + N
Tension de commande : 24 V
1 coffret électrique plexo avec interrupteur cadenassable - synoptique, bouton poussoir et arrêt d'urgence
Asservissement assurant une sécurité interdisant le fonctionnement de la rampe si la porte est fermée
Dimensions
Notre standard démarre avec une capacité de 6T en charge dynamique, soit 9T statique.
Largeur du plateau : 2000 à 2400 mm
Longueur du plateau au repos : 2000 à 5000 mm
Longueur du bec : 500 à 1000 mm
Hauteur de construction : 600 mm
Compensation maximale positive : + 320 mm
Compensation maximale négative : - 360 mm
Adaptation latérale : 100 mm
Capacité dynamique : 6 à 20 T
