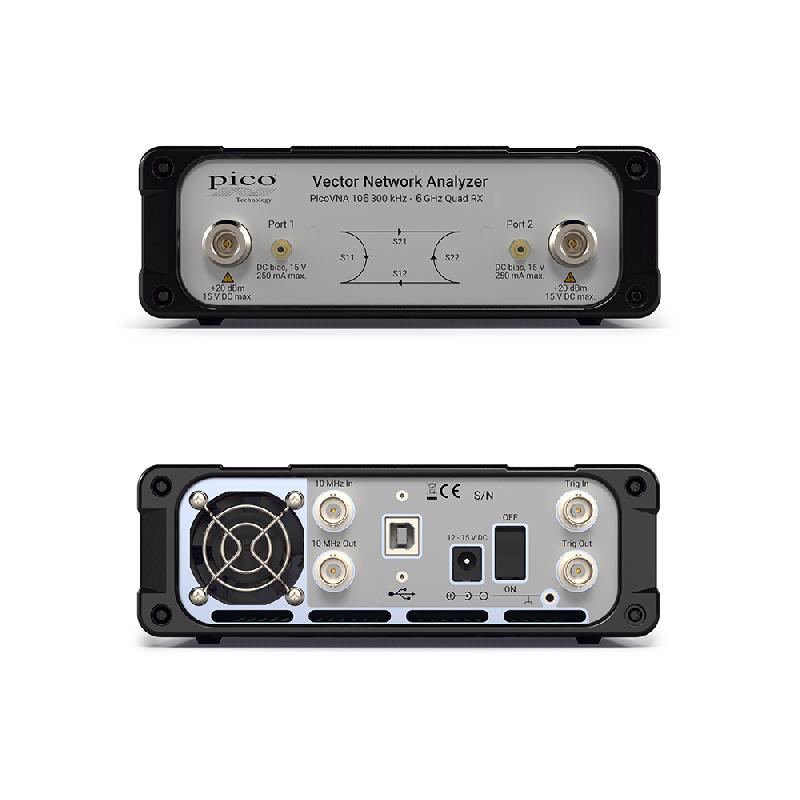

PQ111 - Analyseur vectoriel PicoVNA 106, 6 GHz, contrôlé par port USB avec architecture à quatre récepteurs
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par DISTRAME
En savoir plus
Description
L'analyseur de réseaux vectoriels PicoVNA 106 (PQ111), contrôlé par USB, offre des performances, une portabilité et un rapport qualité-prix remarquables. Malgré son faible encombrement, le PicoVNA 106 dispose d'une architecture à quatre récepteurs pour minimiser les erreurs non corrigibles, les retards et le manque de fiabilité des commutateurs de transfert internes. Il est bien adapté pour :
- L'enseignement
- La recherche et le développement en laboratoire
- Le contrôle en test de production ou en métrologie
Il intègre toutes les fonctions essentielles :
- Analyse de réseau scalaire à large plage dynamique
- Analyse de réseaux vectoriels à deux ports
- Réflectométrie vectorielle à port unique
Caractéristiques principales :
| Caractéristique | Détail |
|---|---|
| Plage dynamique | 118 dB à 10 Hz |
| Bruit de trace | 0,006 dB RMS à une bande passante maximale de 140 kHz |
| Temps de collecte des paramètres S | 182 μs pour les quatre paramètres S à chaque point de fréquence Moins de 100 μs pour S11 + S21 |
| Fréquence | De 300 kHz à 6 GHz |
| Cadence élevée | Jusqu'à 5500 paramètres S à double port par seconde Plus de 10000 S11 + S21 par seconde |
| Format | Demi-rack à faible encombrement |
Applications :
- Automatisation des tests, y compris le contrôle et la mesure multiples VNA
- Mesure de réflectométrie ou de transmission
- Inspection, test, caractérisation et étalonnage de composants électroniques, d'interfaces/interconnexions ATE
- Réglage d'antenne
Les kits de développement logiciel, comprenant des exemples de code dans MATLAB, MATLAB RF toolbox, LabVIEW, C, C# et Python, sont disponibles en téléchargement.
Autres spécifications :
- Contrôlé par PC via USB à partir d'une interface Microsoft Windows
- Décalage et désenrobage du plan de référence
- Transformations du domaine temporel et de l'impédance de port
- Formats d'impression et d'enregistrement tabulaires et graphiques, y compris Touchstone
- P1dB, AM à PM et utilitaires de générateur de signaux autonomes
- Processus d'étalonnage de la puissance absolue et guidés à 8 et 12 termes
- 6 modes d'étalonnage, y compris l'isolement du DUT inconnu et connecté
- Étalonnage et contrôle des étalons avec des données pour des mesures fiables
Marque : PICO
