PQ112 | Analyseur vectoriel PicoVNA 108 - 8,5 GHz, contrôle USB, haute précision et portabilité

Obtenir un devis / prix
Prix et détails sur demande
Mr. Alexis Terrillon
Echanger avec le vendeur
logo-societe
Vendu par DISTRAME En savoir plus
PQ112 | Analyseur vectoriel PicoVNA 108 - 8,5 GHz, contrôle USB, haute précision et portabilité_0
PQ112 | Analyseur vectoriel PicoVNA 108 - 8,5 GHz, contrôle USB, haute précision et portabilité_1
PQ112 | Analyseur vectoriel PicoVNA 108 - 8,5 GHz, contrôle USB, haute précision et portabilité_2

Description

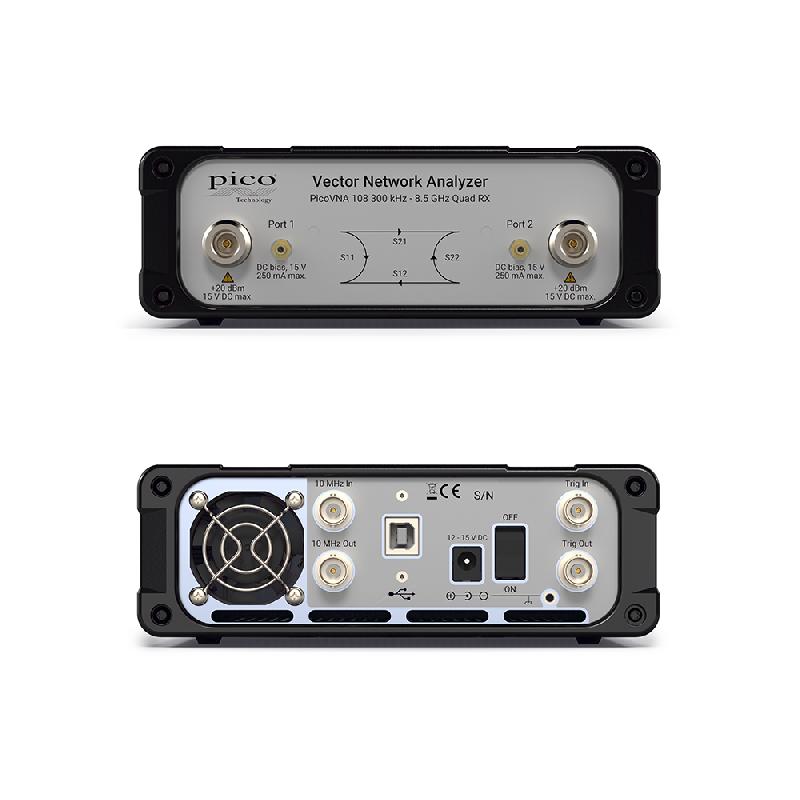

L'analyseur de réseaux vectoriels PicoVNA 108 (PQ112), contrôlé par USB, offre des performances, une portabilité et un rapport qualité-prix remarquables. Malgré son faible encombrement, le PicoVNA 108 dispose d'une architecture à quatre récepteurs pour minimiser les erreurs non corrigibles, les retards et le manque de fiabilité des commutateurs de transfert internes. Il est bien adapté pour :

  • L'enseignement
  • La recherche et le développement en laboratoire
  • Le contrôle en test de production ou en métrologie

Avec toutes les fonctions essentielles : analyse de réseau scalaire à large plage dynamique, de réseaux vectoriels à deux ports et réflectométrie vectorielle à port unique.

Le PicoVNA 108 offre :

  • Une plage dynamique exceptionnelle de 124 dB à 10 Hz
  • Moins de 0,006 dB RMS de bruit de trace à sa bande passante de fonctionnement maximale de 140 kHz
  • Une capacité à rassembler les quatre paramètres S à chaque point de fréquence en seulement 189 μs ou S11 + S21 en moins de 100 μs

Le PicoVNA 108 dispose également de capacités d'automatisation à distance et est très utile dans des applications telles que :

  • Automatisation des tests, y compris le contrôle et la mesure multiples VNA
  • Mesure de réflectométrie ou de transmission
  • Inspection, test, caractérisation et étalonnage de composants électroniques, d'interfaces/interconnexions ATE
  • Réglage d'antenne

Les kits de développement logiciel, y compris des exemples de code dans MATLAB et MATLAB RF toolbox, LabVIEW, C, C#, et Python, sont disponibles en téléchargement.

Principales caractéristiques :

  • Gamme de fréquence de 300 kHz à 8,5 GHz
  • Cadence élevée pouvant atteindre 5500 paramètres S à double port par seconde (plus de 10000 S11 + S21 par seconde)
  • Architecture à quatre récepteurs Quad RX pour une précision optimale
  • Plage dynamique jusqu'à 124 dB avec une bande passante de 10 Hz
  • Bruit de trace de 0,006 dB RMS à une largeur de bande maximale de 140 kHz
  • Format demi-rack à faible encombrement

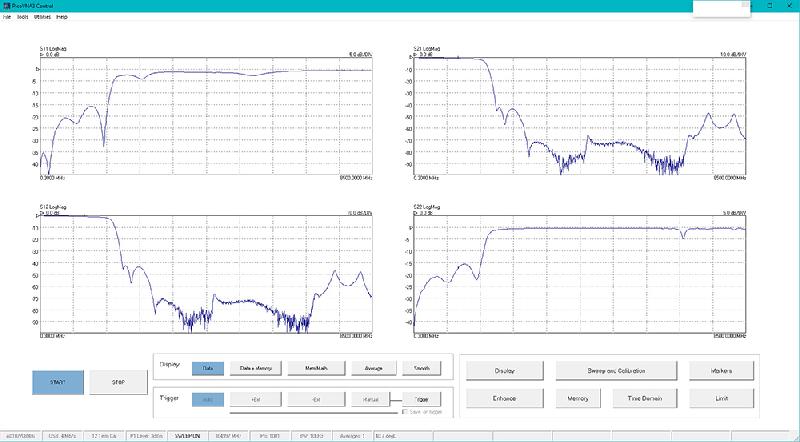

  • Contrôlé par PC via USB à partir d'une interface Microsoft Windows
  • Décalage et désenrobage du plan de référence
  • Transformations du domaine temporel et de l'impédance de port
  • Formats d'impression et d'enregistrement tabulaires et graphiques, y compris Touchstone
  • Mesures de mélangeur à double fréquence avec correction VSWR
  • P1dB, AM à PM et utilitaires de générateur de signaux autonomes
  • Processus d'étalonnage de la puissance absolue et guidés à 8 et 12 termes
  • 6 modes d'étalonnage, y compris l'isolement du DUT inconnu et connecté
  • Étalonnage et contrôle des étalons avec des données pour des mesures fiables

Marque : PICO
