Description

PALMARY - IG / OIG

  • Désignation : IG / OIG
  • Référence DMO :
  • Marque : PALMARY

Neuf Sur commande

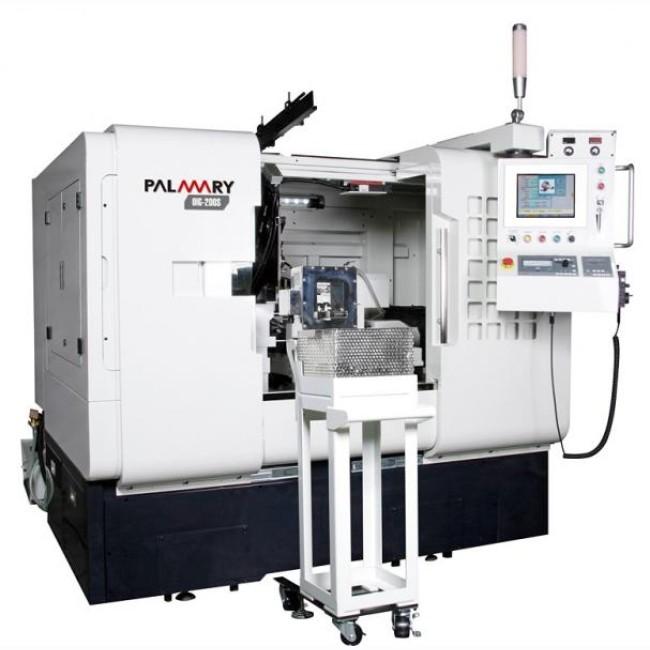

IG / OIG: Gamme de rectifieuse cylindrique interieure NC / CNC
  • Diamètre admissible de 150 a 200mm suivant les modèles
  • Distance entre pointes de 150 à 200mm suivant les modèles

PALMARY est un des plus importants constructeurs de rectifieuses. Ce constructeur implanté à Taiwan offre aujourd'hui une gamme complète sur le marché de la machine conventionnelle à la machine CNC avec robotisation, des machines cylindriques, centerless, multibroches, d'interieures, verticales et machines spéciales.
La société compte actuellement 170 collaborateurs répartis sur deux usines de 20.000m² certifiées ISO9001. Fortement impliqué dans les industries automobiles et aéronautique, les machines palmary sont également adaptées pour les ateliers de mécanique de précisions et apporte aujourd'hui un rapport qualité / prix sans comparaison sur le marché
  • La gamme de rectifieuses cylindrique interieures est conçue pour un rendement élevé, une grande précision et une facilité d'utilisation maximale.
  • La conception de la structure de la machine répond parfaitement aux attente d' ergonomie et a une utilisation conviviale:
  • La construction est  rigide et stable, et la broche ont fait l' objet d' études poussées
  • Cette machine est équipée d' une commande numérique (FANUC) ou d'un automate programmable pour rendre la rectification cylindrique plus facile et plus précise que jamais.
  • La broche est montée avec des roulements de haute précision assurant une stabilité maximale de cette derniere. Il garantit une précision exceptionnelle pour la rectification de diamètre interieur
  • La broche est usinée avec précision dans des aciers allié de qualité supérieure, normalisée, trempée, cémentée et soumis à des traitements élaborés.
  • La non-déformation, la résistance à l'usure maximum et la précision dans la durée vie sont ainsi assurés.Un système de lubrification automatique à bain d'huile équipe la poupée mobile afin de maintenir une précision élevée.

Les modèles suivants composent cette gamme de machine

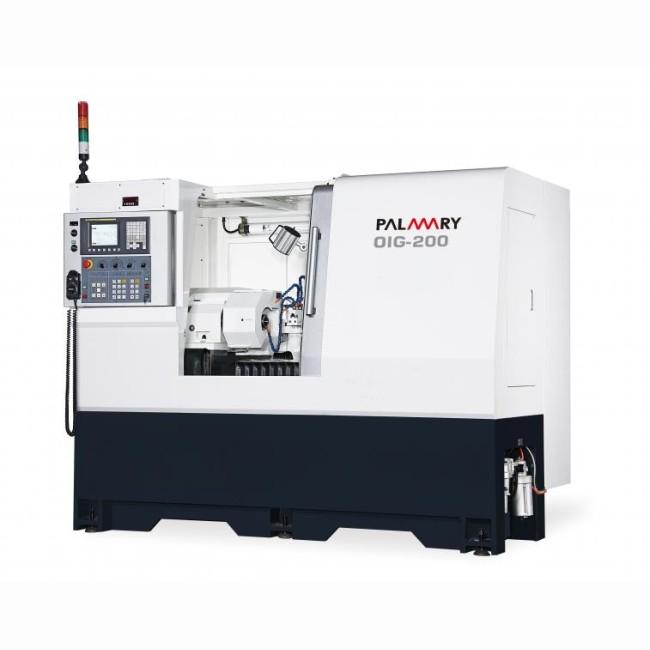

  • OIG-200: Une broche de rectification interieure / 2 axes gérés par la CNC
  • OIG-200D: Deux broches de rectification interieure / 3 axes gérés par la CNC

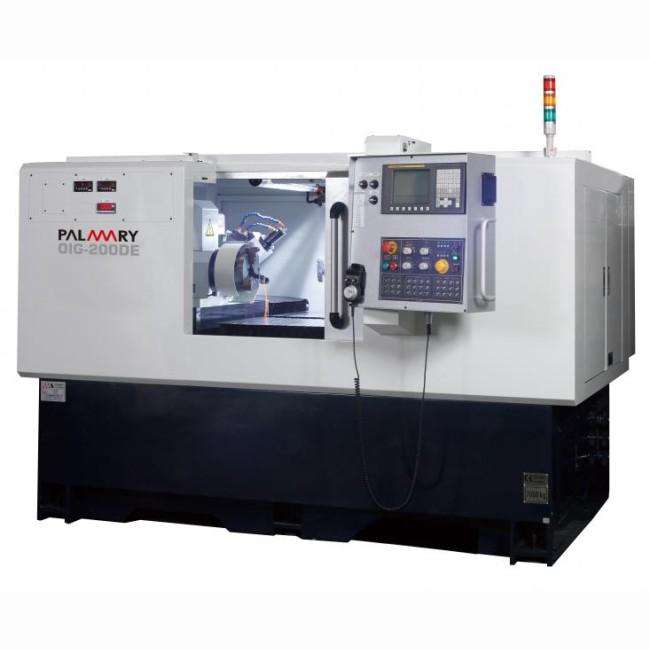

  • OIG-200DE: Une broche de rectification interieure + Un broche de rectification exterieure / 3 axes gérés par la CNC

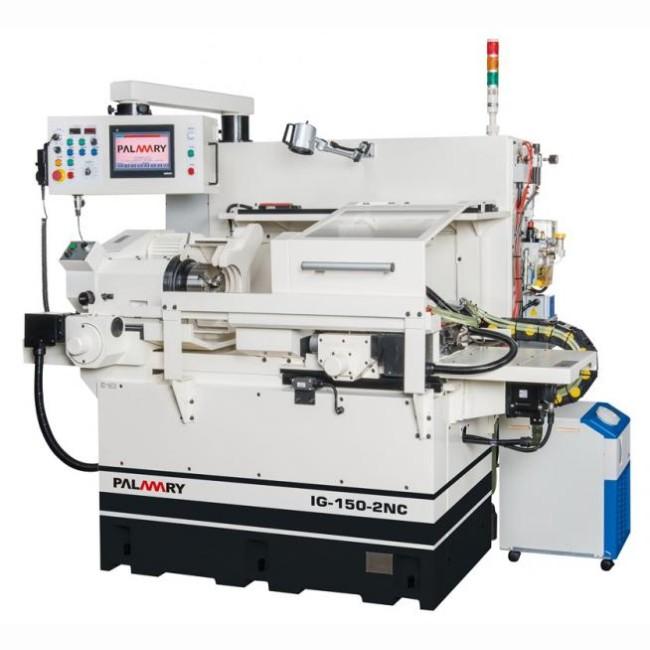

  • IG-150NC / NC2: Une broche de rectification interieure / 5 axes géré par l'automate

ACCESSOIRES STANDARDS:
  • Règle de mesure linéaire Heidenhain sur l'axe X
  • x1 broche de rectification intérieure
  • Porte-outil diamanté
  • Réservoir de lubrifiant avec pompe de relevage
  • Groupe hydraulique
  • Lampe d' éclairage de la zone travail
  • Dispositif de réglage de la tension de courroie
  • 2 pointes sèches
  • Boite à outils

ACCESSOIRES OPTIONNELS
  • Mandrin 3 mors manuel ou hydraulique
  • Groupe de lubrification avec filtration papier et / ou séparateur magnétique
  • Collecteur de brouillard d'huile

OIG-200 OIG-200D OIG-200DE IG-150NC IG-150-2NC
CAPACITES (.)
  • Distance entre pointes (mm) 200 200 150 150

BROCHE INTERIEURE (AXE Z) (.)
  • Diamètre (mm) 90 90 90
  • Vitesse linéaire (m/min) 2000 2000 2000
  • Vitesse de rotation (tr/min) 10.000 à 50.000 10.000 à 50.000 10.000 à 50.000

TABLE (.)
  • Course (mm) 500 500 500 540 400
  • Avances rapides (m/min) 5 5 5 7,2 10

POUPEE PORTE PIECE
  • Angle de rotation (°) -7 à +8 -7 à +8 -7 à +8 -7 à +8 -7 à +8
  • Avance rapide axe X (m/min) 5 5 5 0,05 0,005

PUISSANCE DES MOTEURS
  • Poupée porte meule (kW) 1,4 1,4 1,4 1,4 1,4
  • Poupée porte pièce (kW)
  • Déplacement de la table X (kW) 1,8 1.8 1.8 1.8
  • Pompe hydraulique (kW) 0.75 0.75 0.75 0.75 0,75
  • Pompe lubrifiant (kW) 0.18 0.18 0,375 0.18 0.18

DIMENSIONS ( Long x Prof x Haut ) (mm) 2820 x 1795 x 1900 2820 x 1795 x 1900 2820 x 1795 x 1900 2310 x 1514 x 1708 2200 x 1960 x 1867
POIDS (kg) 4700 5700 6000 2100 2250
  • Plage de rectification interieure (mm) 6 à 200 6 à 200 200 6 à 150
  • Increment axe X (mm) 0,001 0,001 0,001 0,001 0,001
  • Increment axe Y (mm) 0,001
  • Increment axe Z (mm) 0,001 0,001 0,001 0,001
  • Deplacement de la broche Z / Y (Kw) 1,8 1,8 1,8

BROCHE EXTERIEURE (AXE Y) (.)
  • Diamètre x largeur x alésage (mm) 355 x 38 x 127
  • Angle de rotation (manuel) (°) 0 a 15
  • Incrément (mm) 0,001 0,001 0,001

AXES (.)
  • Poids admissible (lg) 35 35 35
  • Rotation axe B (Kw) 0,75
  • Broche exter (Kw) 3,75
