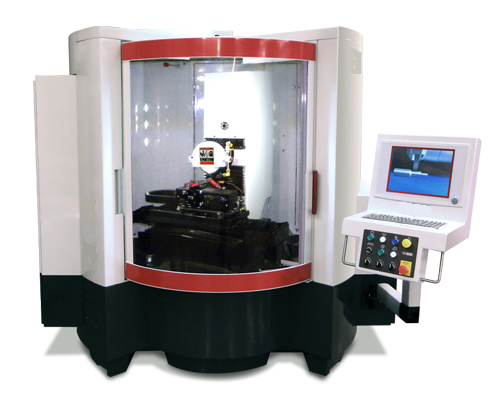

Rectifieuse cylindrique pour outils coupants - 3 axes CNC avec précision micrométrique et automatisation
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par GTECH MACHINES-OUTILS
En savoir plus
Description
Caractéristiques principales :
- Diamètres mini / maxi rectifiables : 0,04 / 75 mm
- Longueur maxi rectifiable : 152 mm
- Diamètre maxi de la meule : 200 mm
Équipements principaux disponibles :
- Bâti en béton polymère avec carénage intégral
- Unité d’entraînement pour rectification sans faux-rond
- Logiciel de programmation conversationnel
- Cycles de travail en plongées multiples et en interpolations pour diamètres et profils extérieurs
- Multiples possibilités de dressage des meules diamantées et CBN
- Entraînements des axes par servomoteurs accouplés à des vis à billes de précision
- Broche porte-meule avec variation électronique de la vitesse de rotation
- Robot 4 axes avec 3 palettes pour chargement / déchargement des pièces
- Palpeur pour mesure de la longueur de la pièce
- Dispositif de mesure par ultrasons pour contrôle du diamètre de la meule et de la pièce en processus
- Système d’extraction des brouillards d’huile
Domaine d'utilisation :
Cette rectifieuse cylindrique 3 axes à commande numérique est dotée d’une unité d’entraînement de la pièce spécifique permettant d’obtenir une concentricité et un faux-rond proche du micron. La conception unique de ce système vous permet de retirer, contrôler et recharger l’outil sans crainte d’un faux-rond subi.
La rectification de la plupart des profils devient possible avec une meule standard 1A1 et aisée grâce à une programmation conversationnelle simple et claire. Différentes options d’automatisation permettent également à cette machine d’atteindre un niveau de productivité optimale, même pour les petites séries.
Un robot de chargement 4 axes, très simple à mettre en œuvre, permet d’alimenter la machine avec des outils de diamètres compris entre 3 et 25 mm, de manière très flexible et en cycle automatique.
Notre solution de rectification est parfaitement adaptée à la préparation des ébauches d’outils coupants : de la pièce unitaire aux petites séries (carbure monobloc et aciers rapides - HSS).
