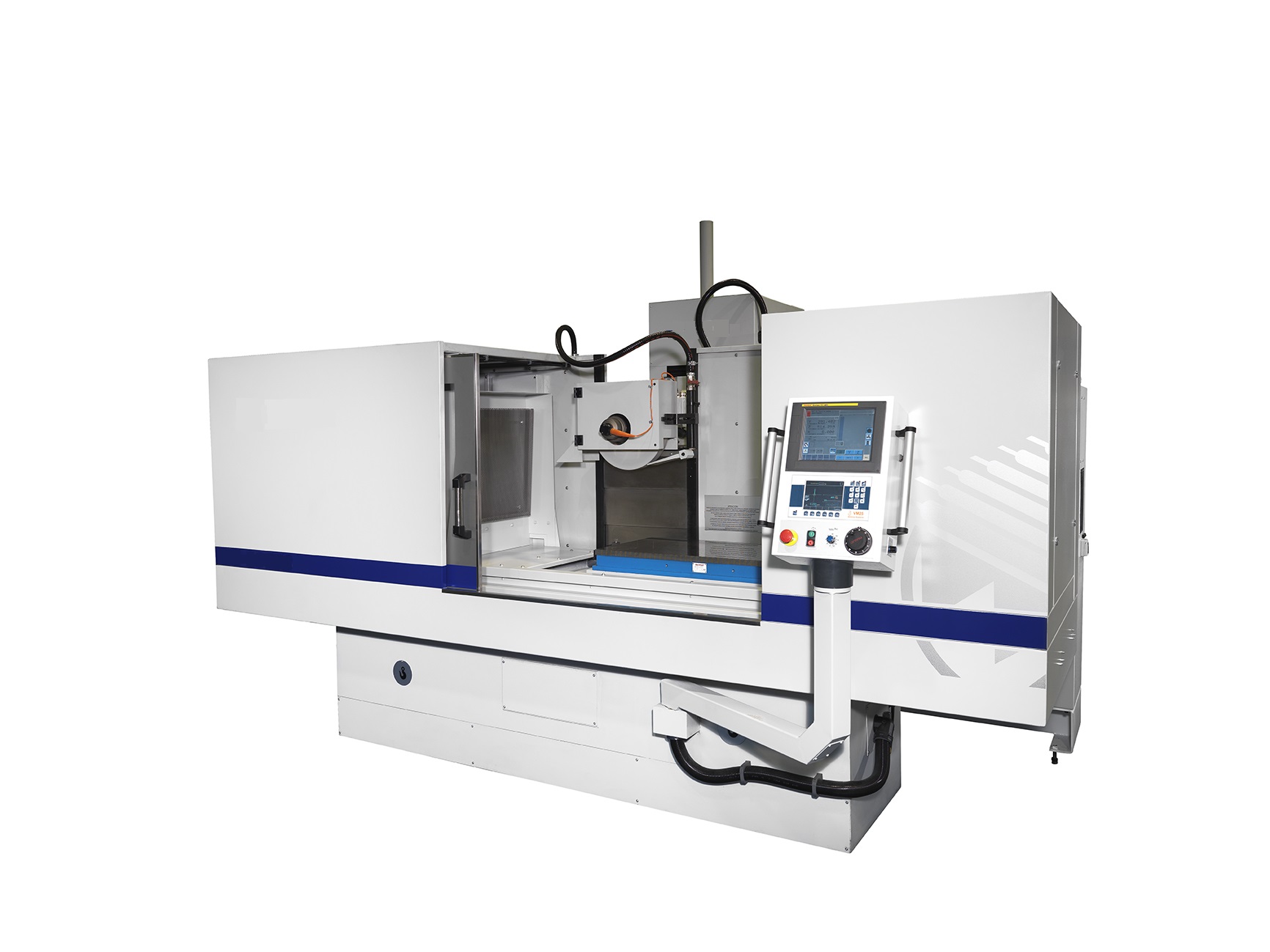

Rectifieuses planes CN moyennes capacités - surfaces rectifiables de 400x200 à 1000x550 mm - hauteur max 325 mm

Caractéristiques principales :
Surface maxi rectifiable : de 400 x 200 à 1.000 x 550 mm
Hauteur maxi rectifiable : de 200 à 325 mm
Dimensions de meule : de 225 x 25 x 51 à 400 x 50 x 127 mm
Équipements principaux disponibles :

• Caractérisation de la machine
• Dispositif de dressage de meule
• Plateaux magnétiques
• Extracteur de brouillards d’huile
• Groupe d’arrosage, refroidisseur, filtration papier, séparateur magnétique
• Système d’équilibrage électrodynamique de meule
• Onduleur pour variation électronique de la vitesse de rotation de meule
• Dispositifs de mesure, palpeurs, stop-cote
• Rectification de champs et d’angles

Domaine d'utilisation :
Ces rectifieuses planes à commandes numériques sont des machines de moyenne capacité offrant des surfaces de rectification de 400 x 200 mm à 1000 x 500 mm. Elles permettent de réaliser des opérations de rectification plane par surfaçage, de meuler un angle ou de rectifier les champs d'une pièce prismatique. Leur configuration de base intègre un convertisseur de fréquence permettant de travailler avec une vitesse de coupe constante.
Le logiciel permet de :

• Tailler une dépouille sur les côtés de la meule pour rectifier les faces verticales d’une pièce
• Inclure un cycle dédié à la rectification de rainures

Jusqu'à 6 opérations différentes peuvent être mémorisées et enchaînées.
Avantages :

• Réglages rapides et simples grâce à l'intégration de cycles de rectification prédéfinis, dans lesquels l'opérateur n'a plus qu'à renseigner les paramètres de coupe, de diamantage et les données dimensionnelles via une interface conversationnelle.
• La prise d'origine se fait par apprentissage en déplaçant physiquement les axes et en mémorisant les positions d'un geste sur l'écran tactile : cela permet une mise au point machine et pièce très simple même pour un opérateur peu expérimenté.
• La machine à rectifier travaille ensuite avec précision et en autonomie grâce à la CNC car le diamantage de la meule est automatique et son usure est compensée.
