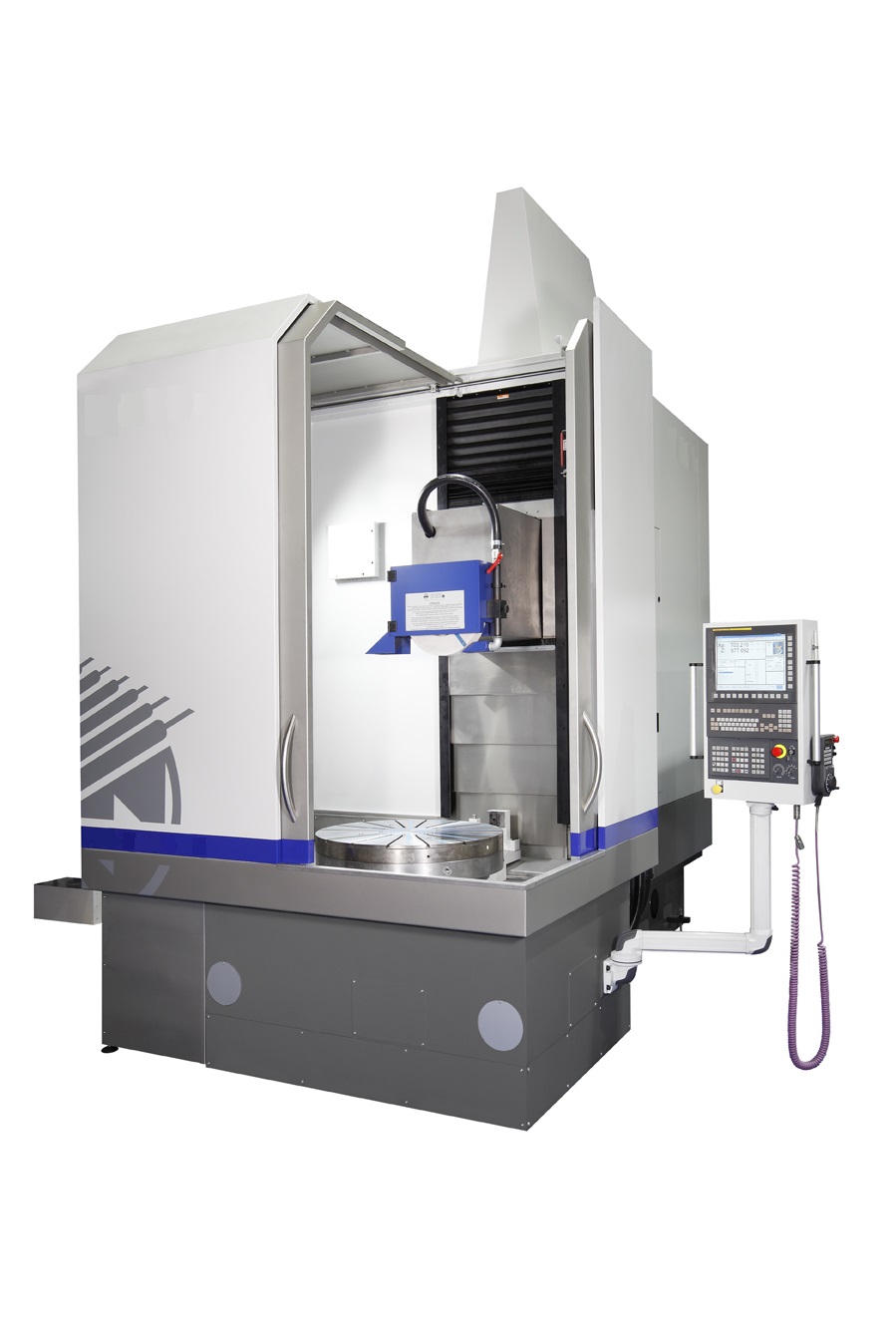

Rectifieuses planes à commande numérique avec table rotative - Diamètre rectifiable 350 à 1500 mm - Hauteur rectifiable 300 à 500 mm

Caractéristiques principales :

• Diamètre maxi rectifiable : de 350 à 1.500 mm
• Hauteur maxi rectifiable : de 300 à 500 mm

Équipements principaux disponibles :

• Caractérisation de la machine
• Dispositif de dressage de meule
• Plateaux magnétiques
• Extracteur de brouillards d’huile
• Groupe d’arrosage, refroidisseur, filtration papier, séparateur magnétique
• Système d’équilibrage électrodynamique de meule
• Onduleur pour variation électronique de la vitesse de rotation de meule
• Dispositifs de mesure, palpeurs, stop-cote

Domaine d'utilisation :

Ces rectifieuses planes à commande numérique disposent d'une table rotative et d'une meule tangente. Elles sont parfaitement adaptées à la rectification de pièces de révolution de moyennes et grandes dimensions et permettent d'atteindre les tolérances de planéité les plus serrées.

Elles sont construites à partir d'une structure en fonte perlitique de haute qualité. La table circulaire est entraînée directement par un servomoteur refroidi par eau offrant une fiabilité et un couple optimal. Grâce au convertisseur de fréquence adaptant la vitesse de rotation de la table, la meule travaille toujours à une vitesse de coupe constante, quelle que soit sa position radiale.

Les systèmes de commandes et d'asservissement complets, incluant la CN, les moteurs d'axes, les variateurs et l'ensemble de l'électronique, sont d'origine FANUC. La programmation est simple et claire grâce à l'intégration de cycles de rectification prédéfinis dans lesquels l'opérateur n'a plus qu'à renseigner les paramètres de coupe, de diamantage et les données dimensionnelles via une interface conversationnelle.

La prise d'origine peut se faire par apprentissage en déplaçant physiquement les axes et en mémorisant les positions d'un geste sur l'écran tactile : il en résulte une mise au point machine et pièce très simple même pour un opérateur peu expérimenté.

Adaptés à la fabrication unitaire ou en petits lots grâce à leur rapidité de mise en œuvre, ces centres de rectification peuvent intégrer des systèmes d’automatisation pour le chargement des pièces et répondre au besoin de la fabrication en grandes séries.
