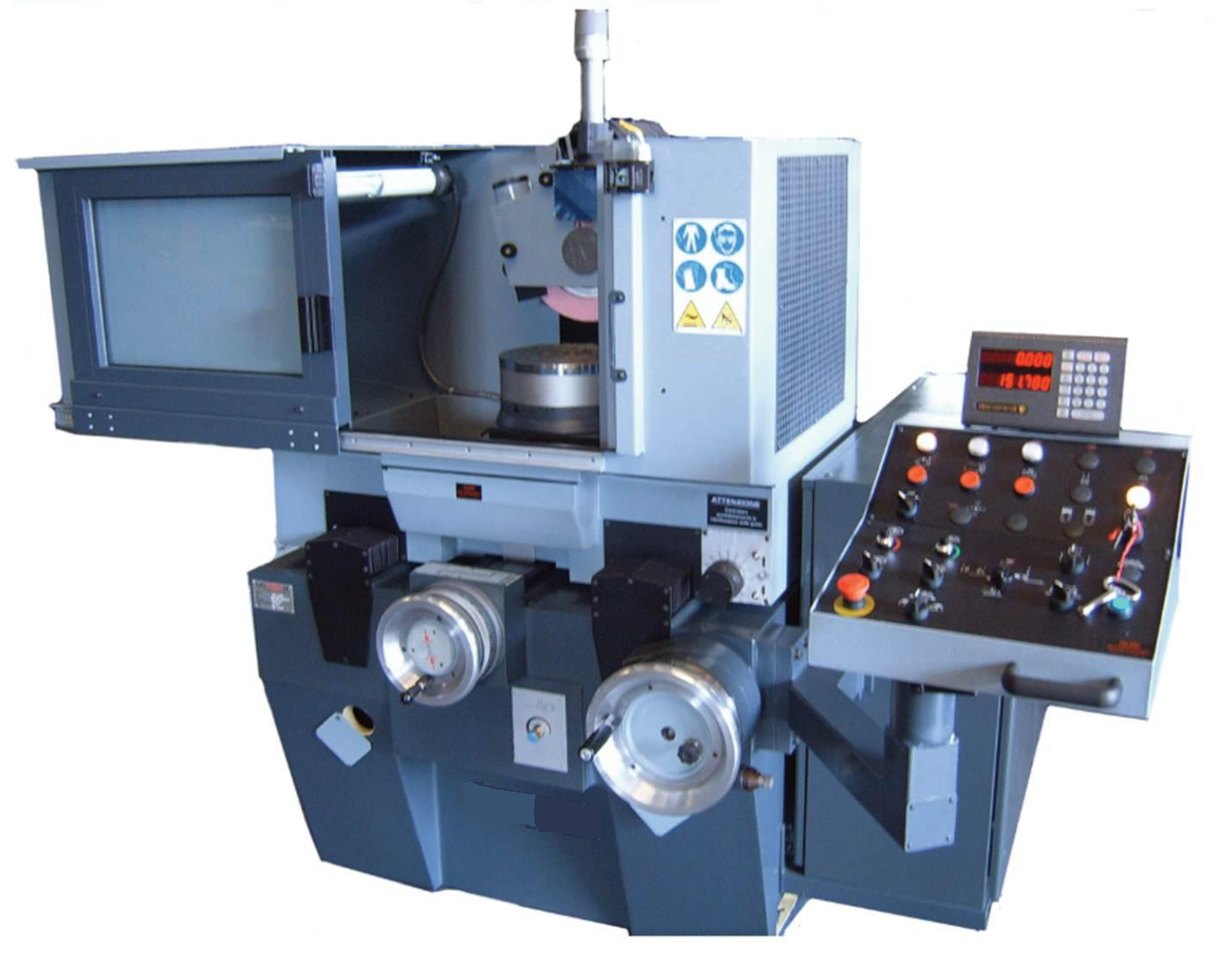

Rectifieuses planes manuelles ou semi-automatiques à table rotative - Diamètre table 300 à 1000 mm - Charge 100 à 800 kg

Caractéristiques principales :

• Diamètre de la table rotative : de 300 à 1000 mm
• Charge maxi admissible : de 100 à 800 kg
• Distance table - axe broche : de 250 à 800 mm
• Dimensions de la meule : de 300 x 50 x 127 à 400 x 80 x 127 mm

Équipements principaux disponibles :

• Cartérisation de la machine
• Dispositif de dressage hydraulique
• Lubrification automatique centralisée
• Plateau magnétique électro permanent
• Extracteur de brouillards d’huile
• Groupe d’arrosage avec filtration papier et séparateur magnétique
• Système d’équilibrage électrodynamique de la meule
• Onduleur pour variation électronique de la vitesse de rotation meule

Domaine d'utilisation :
Nos rectifieuses planes à table rotative et meule tangente sont fabriquées à partir de bâtis en fonte monobloc.
Elles sont proposées en versions semi-automatique, permettant d'utiliser des commandes manuelles durant la rectification, ou avec un automate programmable pour rectifier en cycles automatiques.
Leur table circulaire est dotée d’un roulement en position centrale et d’un système de glissières hydrostatiques grattées à la main garantissant la stabilité et la précision de l’ensemble.
Sa rotation est assurée au moyen d’un moteur brushless avec transmission poulie-courroie et dispose d’un variateur de vitesse.
Le mouvement de la tête porte-meule est possible en avances rapides et travail. Il est réalisé au travers d’un système roue et vis sans fin.
Fonctionnalités selon le mode :

• Mode semi-automatique : Le déplacement est contrôlé par manivelle et le système utilise une butée électrique pour arrêter le mouvement de la tête de rectification une fois la valeur de la prise de passe atteinte.
• Mode automatique : La prise de passe est contrôlée par un moteur pas-à-pas permettant de réaliser des cycles de travail complets sans intervention humaine (avec compensation automatique de l’usure de la meule).

Différents paramètres sont disponibles pour chaque cycle de travail : ébauche, finition et dressage.
Le pupitre est monté sur bras et dispose également d’un système de visualisation de cotes 2 axes.
