Revolex kx-d - coupleur - ktr france - 0 - 430.000 nm
Description

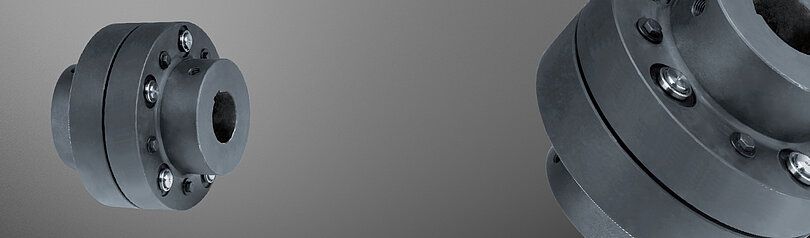

Accouplement élastique à broches REVOLEX ® KX-D en fonte grise
Accouplement à broches économique - version standard L'accouplement élastique REVOLEX ® KX-D en fonte grise est un accouplement à broches à sécurité positive.
L'accouplement à broches REVOLEX KX-D en fonte grise est la version la plus économique et convient jusqu'à une vitesse circonférentielle de 35 m/s.
Les liaisons classiques arbre/moyeu sont des liaisons à clavette. En association avec le dispositif de serrage KTR 650 on peut aussi réaliser des liaisons par friction.
L'accouplement est pré-alésé en magasin pour les tailles 105 à 330. Les formes de moyeu différentes pour cet accouplement à broches sont réalisées de préférence en acier.
Transmission de couple sécurisée avec l'accouplement à broches REVOLEX Les REVOLEX ® sont des accouplement à broches élastiques en torsion, à sécurité positive, utilisés principalement dans les applications à couple élevé et sur les entraînements soumis à des à-coups. Ils sont très robustes, à sécurité positive et équilibrent parfaitement les décalages d'arbres de toutes sortes, assurant ainsi une bonne transmission de couple.
Les accouplements à broches REVOLEX sont enfichables axialement et se caractérisent par des dimensions très courtes. Ces accouplements à broches sont généralement équipés de broches démontables hydrauliquement, de sorte qu'il n'est pas nécessaire d'avoir un outil spécifique de démontage. Les éléments d'accouplement de l'accouplement à broches REVOLEX ® sont faciles à entretenir et permettent un démontage facile des bagues élastomère et broches, même sur l'ensemble monté.
Les accouplements à broches REVOLEX ® sont généralement équipés de bagues élastomère 80 ShA NBR; le matériau standard est un véritable matériau à usage général. Pour les applications à basse température, on a recours aux élastomères NR. Nous proposons également des élastomères NBR sans jeu, électriquement isolants (teintés en bleu), que l'on utilise principalement sur les entraînements de téléphériques.
Par comparaison, les petits accouplement à broches sont chers, c'est pourquoi REVOLEX commence seulement à partir de 4300 Nm de couple nominal d'accouplement. Pour les utilisations requérant des performances moindres, nous disposons des séries ROTEX et POLY-NORM.
L'accouplement à broches se compose de deux moyeux identiques. Sur le diamètre extérieur du moyeu, on trouve alternativement des broches et des trous en poche. La transmission du couple se fait par les broches en acier, équipées de leurs bagues élastomère coniques et les trous correspondants du moyeu de connexion.
Les désalignements d'arbres de toutes sortes, provoqués par ex. par une orientation imprécise des éléments moteurs ou entraînés, sont donc compensés de façon fiable, et les vibrations et à-coups amortis de façon parfaite.
L'accouplement à broches est sans maintenance et s'utilise en mécanique générale comme dans le secteur des pompes, des techniques de convoyage, etc. Des couples allant jusqu'à 1 220 000 Nm sont gérés par les 21 tailles pour s'adapter au mieux à chaque type d'utilisation. Ainsi, nous offrons des solutions spécifiques client en plus des programmes standards.
Le REVOLEX KX-D est certifié pour les applications maritimes par BV Bureau Veritas, ABS (Agence américaine du transport maritime), DNV.GL Desk Nord Veritas. Dans le cas des applications maritimes, il existe des exigences particulières au niveau des corps de moyeux et des boulons, listées par la norme EN 10204 (3.2).
Champs d'application des accouplements à broches REVOLEX :
Les accouplements à broches REVOLEX sont principalement utilisés pour des applications de sécurité, des entraînements soumis à des à-coups à vitesses très élevées, par ex. domaine maritime, technique de convoyage, secteur chimique, installations de biogaz, et plus. Les accouplement à broches sont à sécurité positives et fonctionnent de façon fiable à des couples nominaux de 3 800 à 1 220 000 Nm.
Accouplement à broches économique - version standard L'accouplement élastique REVOLEX ® KX-D en fonte grise est un accouplement à broches à sécurité positive.
L'accouplement à broches REVOLEX KX-D en fonte grise est la version la plus économique et convient jusqu'à une vitesse circonférentielle de 35 m/s.
Les liaisons classiques arbre/moyeu sont des liaisons à clavette. En association avec le dispositif de serrage KTR 650 on peut aussi réaliser des liaisons par friction.
L'accouplement est pré-alésé en magasin pour les tailles 105 à 330. Les formes de moyeu différentes pour cet accouplement à broches sont réalisées de préférence en acier.
Transmission de couple sécurisée avec l'accouplement à broches REVOLEX Les REVOLEX ® sont des accouplement à broches élastiques en torsion, à sécurité positive, utilisés principalement dans les applications à couple élevé et sur les entraînements soumis à des à-coups. Ils sont très robustes, à sécurité positive et équilibrent parfaitement les décalages d'arbres de toutes sortes, assurant ainsi une bonne transmission de couple.
Les accouplements à broches REVOLEX sont enfichables axialement et se caractérisent par des dimensions très courtes. Ces accouplements à broches sont généralement équipés de broches démontables hydrauliquement, de sorte qu'il n'est pas nécessaire d'avoir un outil spécifique de démontage. Les éléments d'accouplement de l'accouplement à broches REVOLEX ® sont faciles à entretenir et permettent un démontage facile des bagues élastomère et broches, même sur l'ensemble monté.
Les accouplements à broches REVOLEX ® sont généralement équipés de bagues élastomère 80 ShA NBR; le matériau standard est un véritable matériau à usage général. Pour les applications à basse température, on a recours aux élastomères NR. Nous proposons également des élastomères NBR sans jeu, électriquement isolants (teintés en bleu), que l'on utilise principalement sur les entraînements de téléphériques.
Par comparaison, les petits accouplement à broches sont chers, c'est pourquoi REVOLEX commence seulement à partir de 4300 Nm de couple nominal d'accouplement. Pour les utilisations requérant des performances moindres, nous disposons des séries ROTEX et POLY-NORM.
L'accouplement à broches se compose de deux moyeux identiques. Sur le diamètre extérieur du moyeu, on trouve alternativement des broches et des trous en poche. La transmission du couple se fait par les broches en acier, équipées de leurs bagues élastomère coniques et les trous correspondants du moyeu de connexion.
Les désalignements d'arbres de toutes sortes, provoqués par ex. par une orientation imprécise des éléments moteurs ou entraînés, sont donc compensés de façon fiable, et les vibrations et à-coups amortis de façon parfaite.
L'accouplement à broches est sans maintenance et s'utilise en mécanique générale comme dans le secteur des pompes, des techniques de convoyage, etc. Des couples allant jusqu'à 1 220 000 Nm sont gérés par les 21 tailles pour s'adapter au mieux à chaque type d'utilisation. Ainsi, nous offrons des solutions spécifiques client en plus des programmes standards.
Le REVOLEX KX-D est certifié pour les applications maritimes par BV Bureau Veritas, ABS (Agence américaine du transport maritime), DNV.GL Desk Nord Veritas. Dans le cas des applications maritimes, il existe des exigences particulières au niveau des corps de moyeux et des boulons, listées par la norme EN 10204 (3.2).
Champs d'application des accouplements à broches REVOLEX :
Les accouplements à broches REVOLEX sont principalement utilisés pour des applications de sécurité, des entraînements soumis à des à-coups à vitesses très élevées, par ex. domaine maritime, technique de convoyage, secteur chimique, installations de biogaz, et plus. Les accouplement à broches sont à sécurité positives et fonctionnent de façon fiable à des couples nominaux de 3 800 à 1 220 000 Nm.
