Rotex BFN - Coupleur élastique à plateaux - KTR France - 0 à 35 000 Nm

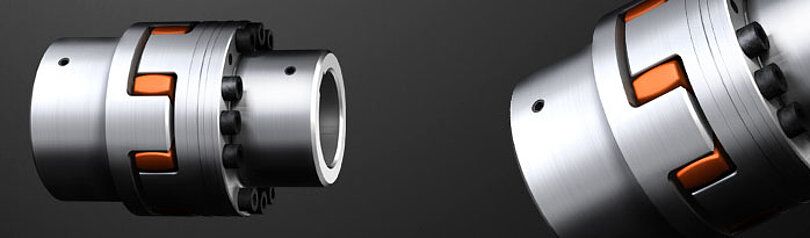

Accouplement en version à plateaux ROTEX® BFN
Caractéristiques principales :
Accouplement à doigts en version à plateaux, le ROTEX BFN est un accouplement élastique en torsion en élastomère. Il est particulièrement adapté aux utilisations en mécanique lourde.
Avantages de la version BFN :
- Version à plateaux permettant le montage et le démontage radial de l'accouplement d'arbres ou de l'élastomère, sans besoin de déplacer le côté moteur ni le côté entraîné.
- Moyeu à bride 4N en acier.
- Bride d'entraînement en GJS.
Le standard industriel original éprouvé :
Les accouplements à doigts élastiques en torsion ROTEX Standard sont économiques grâce à leur construction simple. Pour le montage, les moyeux sont glissés sur les arbres et fixés axialement par des vis de pression.
Options de matériaux :
- Acier à fritter
- Aluminium moulé sous pression
- Aluminium
- Fonte grise
- Fonte nodulaire
Les accouplements ROTEX élastiques en torsion s'adaptent à presque toutes les applications de mécanique et d'ingénierie, en tant que liaisons d'arbres élastiques.
Propriétés des accouplements à doigts élastiques en torsion :
- Composés de deux moyeux (aluminium ou acier) et d'une flector (bague élastomère/bague à came) en T-PUR.
- Adaptation possible du degré d'amortissement et de l'élasticité rotative grâce aux divers degrés de dureté de la roue dentée en T-PUR.
- Montage/démontage facile grâce à leur faible encombrement.
- Flexibilité maximale pour s'adapter aux diverses exigences.
Fonction :
Les accouplements à doigts garantissent une transmission de force avec des vibrations amorties et absorbent les à-coups produits par les appareils moteurs travaillant de façon irrégulière.
Contrairement à d'autres accouplements, les dents élastiques des accouplements ROTEX® ne sont exposées qu'à une sollicitation de pression, ce qui leur confère une meilleure résistance aux charges élevées.
Matériau des accouplements :
- Élastomère T-PUR (résistant à la chaleur et plus durable que les polyuréthanes classiques).
- Dureté signalée visuellement : Orange (92 Shore A), Violet (98 Shore A), Vert clair (64 Shore D).
- Autres options sur demande : Jaune, Rouge, Blanc, avec marquages verts.
Informations supplémentaires :
- Angle maximal de torsion : 5°.
- Montage possible horizontalement et verticalement.
- Prévoir suffisamment de place pour la dilatation des élastomères sous charge et à régimes élevés.
