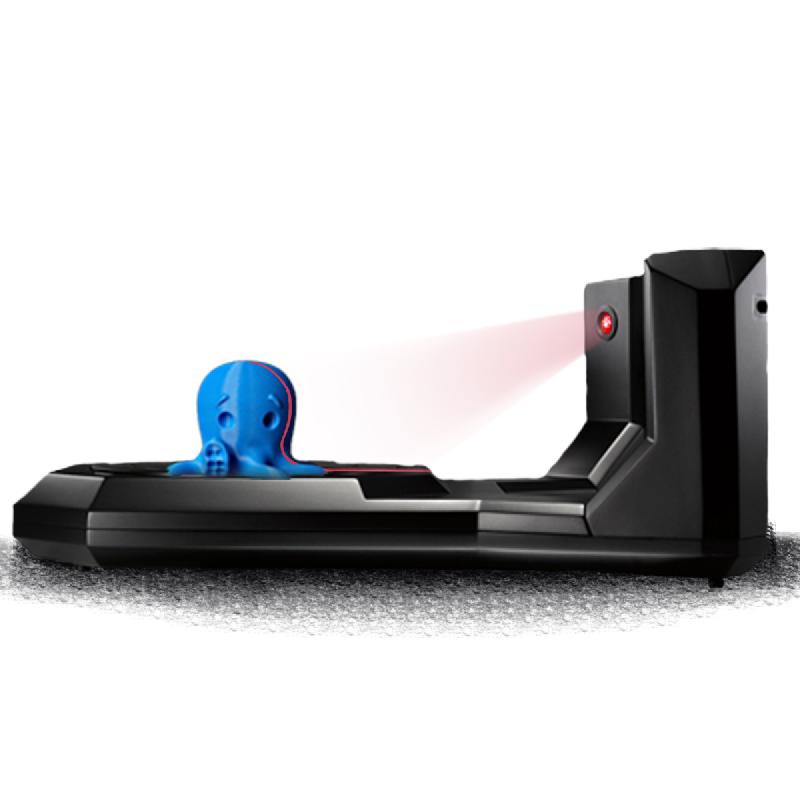

Scanner 3d digitizer makerbot

Description
Déballage du produit
Pour faire les choses biens, on commence ce test à létape du déballage. Une fois le carton ouvert, vous y trouverez les éléments suivants :
le Digitizer entre deux blocs de mousse pour le protéger,
un gabarit de réglage en damier pour la calibration du scanner,
le bloc dalimentation (attention Makerbot ne fournit pas de prise européenne Machines-3D vous ajoutera un cordon adapté),
un câble de raccordement USB (un câble USB classique dimprimantes),
une notice dutilisation en anglais (si vous passez par un revendeur français, il se pourra que vous le trouviez en français),
une feuille cartonnée résumant les étapes pour calibrer votre scanner et réaliser vos premiers scans,
des patins en caoutchouc à fixer sous votre scanner,
et enfin, une clé à tête hexagonale pour régler langle des lasers (pas nécessaire de manière générale)
Principe de fonctionnement
Comment ça marche ? Le scanner 3D Digitizer réalise le modèle 3D numérique dun objet physique en prenant une séquence rapide de photos tandis que lobjet pivote sur la plaque tournante. Voici comment cela se déroule :
1. Deux lasers, montés dans les coins gauche et droit du numériseur MakerBot Digitizer, effectuent un balayage linéaire permettant de déterminer le contour du profil de lobjet, tandis quune caméra effectue une série de photographies.
2. Le logiciel MakerWare for Digitizer réalise les photographies en suivant le balayage linéaire et les combine afin de créer un nuage de points.
3. Une fois la numérisation achevée, MakerWare for Digitizer génère une variété en maillage 3D à partir des données récoltées, celle-ci peut être directement envoyée vers limprimante 3D MakerBot via MakerWare, ou bien partagée sur des sites de partage comme Thingiverse.com, ou encore éditée avec la plupart des logiciels de modélisation 3D.
Le numériseur MakerBot Digitizer bénéficie dune précision dimensionnelle pouvant atteindre 2 mm.
Premiers pas et calibration du scanner :
La première chose à faire une fois votre scanner déballé et branché sera de le calibrer. Avant tout, assurez-vous de respecter les deux points suivants :
1. éclairer fortement le plateau du scanner à laide dune lampe de bureau par exemple. La source lumineuse ne doit pas être visible depuis la caméra pour ne pas la perturber. (Une bonne luminosité est primordiale et directement liée à la qualité de la numérisation ! )
2. placer le Digitizer à une vingtaine de centimètre dun mur de couleur uniforme, les lasers pointés vers ce mur, pour un meilleur résultat.
Installez la dernière version du logiciel Makerware for Digitizer (depuis le lien ICI, version 2.4 à ce jour) pour bénéficier des dernières mises à jour (importantes) du logiciel, et permettant notamment loption »Multiscan » (voir plus loin). Le logiciel nexiste pour linstant quen anglais.
Une fois Makerware lancé et votre scanner allumé et connecté, vous pourrez calibrer lhorizontalité de votre plateau, votre caméra et aligner vos lasers en utilisant le gabarit précisément en suivant les directives du logiciel.
Conseils dutilisation
Certains objets produiront de bien meilleures numérisations que dautres. Ci-dessous quelques indications destinées à améliorer vos scans. Typiquement, assurez-vous de numériser :
Les objets dont les dimensions sont supérieures à celles dun cylindre de 50 x 50 mm,
Les objets dont les dimensions sont inférieures à celles dun cylindre de 203 x 203 mm,
Les objets pesant moins de 3 kg,
Les objets statiques,
Les objets opaques,
Et au contraire, évitez de scanner :
Les objets transparents,
Les objets brillants ou réfléchissants,
Les objets très sombres,
Une astuce si vous souhaitez tout de même scanner un objet transparent serait de bomber à la peinture les objets transparent ou les poudrer pour obtenir une meilleure capture. Aussi, un recalibrage du Digitizer est conseillé tous les 20 scans. De manière général, il y a aucune opération de maintenance autre à faire sur ce produit.
Finalement, un aperçu du rendu après impression 3D du scan (modèle original à droite )
Pour faire les choses biens, on commence ce test à létape du déballage. Une fois le carton ouvert, vous y trouverez les éléments suivants :
le Digitizer entre deux blocs de mousse pour le protéger,
un gabarit de réglage en damier pour la calibration du scanner,
le bloc dalimentation (attention Makerbot ne fournit pas de prise européenne Machines-3D vous ajoutera un cordon adapté),
un câble de raccordement USB (un câble USB classique dimprimantes),
une notice dutilisation en anglais (si vous passez par un revendeur français, il se pourra que vous le trouviez en français),
une feuille cartonnée résumant les étapes pour calibrer votre scanner et réaliser vos premiers scans,
des patins en caoutchouc à fixer sous votre scanner,
et enfin, une clé à tête hexagonale pour régler langle des lasers (pas nécessaire de manière générale)
Principe de fonctionnement
Comment ça marche ? Le scanner 3D Digitizer réalise le modèle 3D numérique dun objet physique en prenant une séquence rapide de photos tandis que lobjet pivote sur la plaque tournante. Voici comment cela se déroule :
1. Deux lasers, montés dans les coins gauche et droit du numériseur MakerBot Digitizer, effectuent un balayage linéaire permettant de déterminer le contour du profil de lobjet, tandis quune caméra effectue une série de photographies.
2. Le logiciel MakerWare for Digitizer réalise les photographies en suivant le balayage linéaire et les combine afin de créer un nuage de points.
3. Une fois la numérisation achevée, MakerWare for Digitizer génère une variété en maillage 3D à partir des données récoltées, celle-ci peut être directement envoyée vers limprimante 3D MakerBot via MakerWare, ou bien partagée sur des sites de partage comme Thingiverse.com, ou encore éditée avec la plupart des logiciels de modélisation 3D.
Le numériseur MakerBot Digitizer bénéficie dune précision dimensionnelle pouvant atteindre 2 mm.
Premiers pas et calibration du scanner :
La première chose à faire une fois votre scanner déballé et branché sera de le calibrer. Avant tout, assurez-vous de respecter les deux points suivants :
1. éclairer fortement le plateau du scanner à laide dune lampe de bureau par exemple. La source lumineuse ne doit pas être visible depuis la caméra pour ne pas la perturber. (Une bonne luminosité est primordiale et directement liée à la qualité de la numérisation ! )
2. placer le Digitizer à une vingtaine de centimètre dun mur de couleur uniforme, les lasers pointés vers ce mur, pour un meilleur résultat.
Installez la dernière version du logiciel Makerware for Digitizer (depuis le lien ICI, version 2.4 à ce jour) pour bénéficier des dernières mises à jour (importantes) du logiciel, et permettant notamment loption »Multiscan » (voir plus loin). Le logiciel nexiste pour linstant quen anglais.
Une fois Makerware lancé et votre scanner allumé et connecté, vous pourrez calibrer lhorizontalité de votre plateau, votre caméra et aligner vos lasers en utilisant le gabarit précisément en suivant les directives du logiciel.
Conseils dutilisation
Certains objets produiront de bien meilleures numérisations que dautres. Ci-dessous quelques indications destinées à améliorer vos scans. Typiquement, assurez-vous de numériser :
Les objets dont les dimensions sont supérieures à celles dun cylindre de 50 x 50 mm,
Les objets dont les dimensions sont inférieures à celles dun cylindre de 203 x 203 mm,
Les objets pesant moins de 3 kg,
Les objets statiques,
Les objets opaques,
Et au contraire, évitez de scanner :
Les objets transparents,
Les objets brillants ou réfléchissants,
Les objets très sombres,
Une astuce si vous souhaitez tout de même scanner un objet transparent serait de bomber à la peinture les objets transparent ou les poudrer pour obtenir une meilleure capture. Aussi, un recalibrage du Digitizer est conseillé tous les 20 scans. De manière général, il y a aucune opération de maintenance autre à faire sur ce produit.
Finalement, un aperçu du rendu après impression 3D du scan (modèle original à droite )
