Série 1700 - rouleaux motorisés - interroll - vitesse de convoyage max. 2,0 m/s

Série 1700

Domaine d'application Convoyage de charges isolées, gravitaire ou entraîné, p. ex. le transport de cartons, de bacs, de fûts ou de pneus. Convient pour la réalisation de convoyeurs gravitaires avec pente descendante. Peut également être utilisé comme rouleau porteur de courroie (sans renvoi).

Fiabilité extrême Cette série de rouleaux a été testée et éprouvée des millions de fois. Le rouleau offre une très grande sécurité de fonctionnement.

Faibles émissions sonores Le fonctionnement est très silencieux en raison des roulements à billes de précision et des embouts en technopolymère.

Bonne protection contre les saletés et l'eau Le rouleau se distingue par sa bonne résistance aux saletés et à la projection d'eau. L'eau est évacuée par une rainure intégrée.

Chargement latéral Les extrémités des tubes sont arrondies, ce qui permet de charger facilement les produits à transporter par le côté. Les efforts axiaux sont éliminés par les roulements à billes et l'embout.

Démarrage fluide Si un roulement de précision à bain d'huile est utilisé, le démarrage du rouleau est particulièrement fluide.

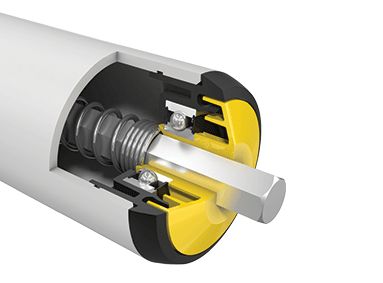

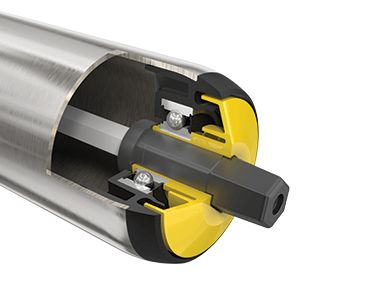

Construction robuste Pour obtenir une capacité de charge axiale élevée, en particulier des embouts, roulements à billes et joints, les embouts ne sont pas juste emboutis dans le tube sur les versions métalliques, mais sont également sertis. En plus de l'ajustement serré, les embouts des tubes en PVC sont également fixés par une arête encliquetée.

Données techniques générales
Plateforme
1700
Capacité de charge max.
2000 N
Vitesse de convoyage max.
2,0 m/s
Plage de température
-5 à +40 °C avec un roulement de précision graissé -28 à +20 °C avec un roulement de précision huilé Tube PVC : - En cas de température ambiante plus élevée (à partir de +30 °C) et d'une sollicitation statique prolongée de plusieurs heures, il est impossible d'exclure une déformation irrémédiable des rouleaux. - Température minimale : -5 °C
Matériau
Tube
Acier zingué, acier inoxydable, aluminium PVC : RAL7030 (gris pierre) RAL5015 (bleu ciel)
Axe
Acier brut, acier zingué, acier inoxydable ; axe hexagonal conique : Polyamide (version antistatique)
Embout
Polyamide, RAL9005 (noir foncé)
Flasque
Polypropylène, RAL1021 (jaune colza)
Modèle de palier
Roulement à billes de précision acier 6002 2RZ, roulement à billes de précision acier inoxydable 6002 2RZ, jeu interne C3

Revêtements de tube
Gaine PVC (plus d'informations sous Téléchargements)
Gaine PU (plus d'informations sous Téléchargements)
Revêtement caoutchouc (plus d'informations sous Téléchargements)
Version antistatique
(<10 6 Ω) Version normale avec rouleaux à gorge ou revêtus d'une gaine, ne convient pas pour les tubes en PVC
Traitement spécial de la surface du tube
Nitrocarburation
Chromage (pour tube Ø 50 mm)
Types de lubrification du roulement à billes
Graissé pour une température ambiante de -5 à +40 °C
Huilé pour une température ambiante de -28 à +20 °C
Axes
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec ressort sur les deux côtés

• Longueur variable

• Axes à extrémités différentes


Tube
En plus de celles indiquées dans les tableaux des capacités de charge, les variantes suivantes sont également disponibles :

• Avec gorges p. ex. pour le guidage de courroies rondes (pour les tubes métalliques)

• Pour tube de Ø 50 mm : en option, il est possible d'utiliser des embouts non sertis

• Avec disques de guidage soudés


Isolation acoustique
Pour tube de 50 mm de diamètre

•
