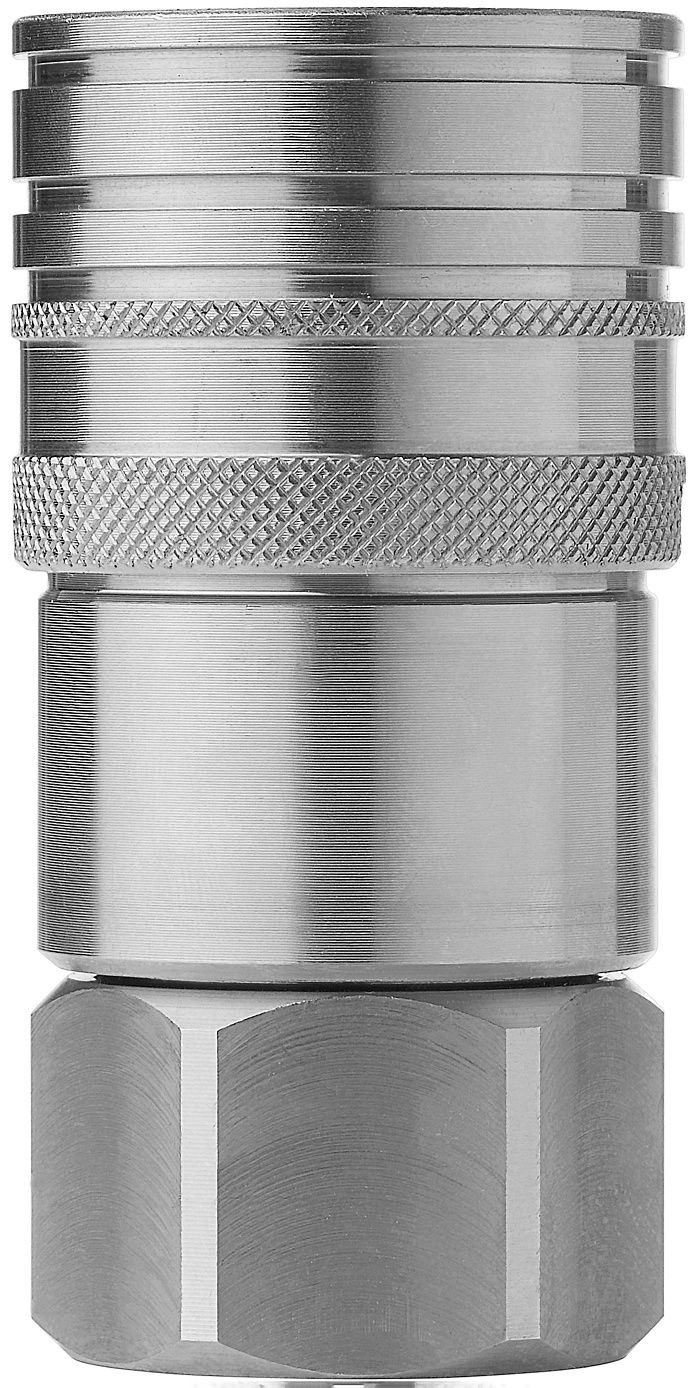

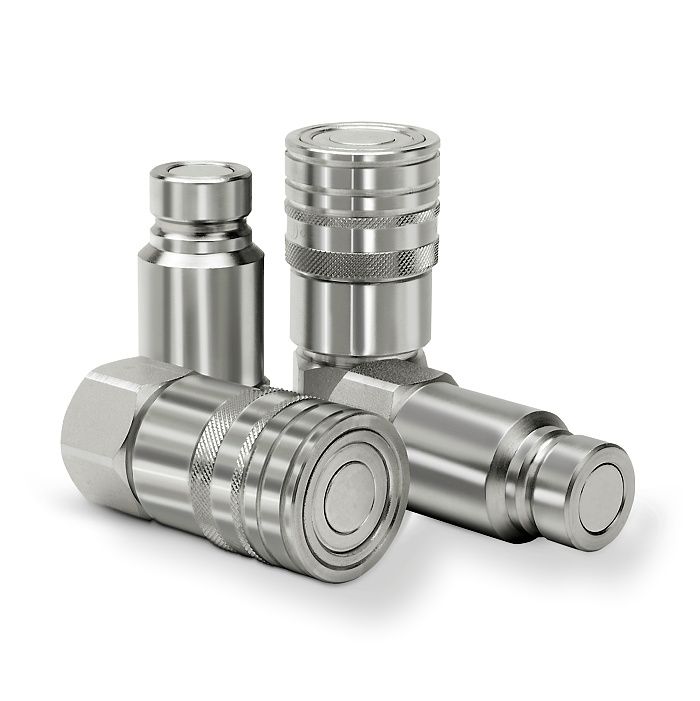

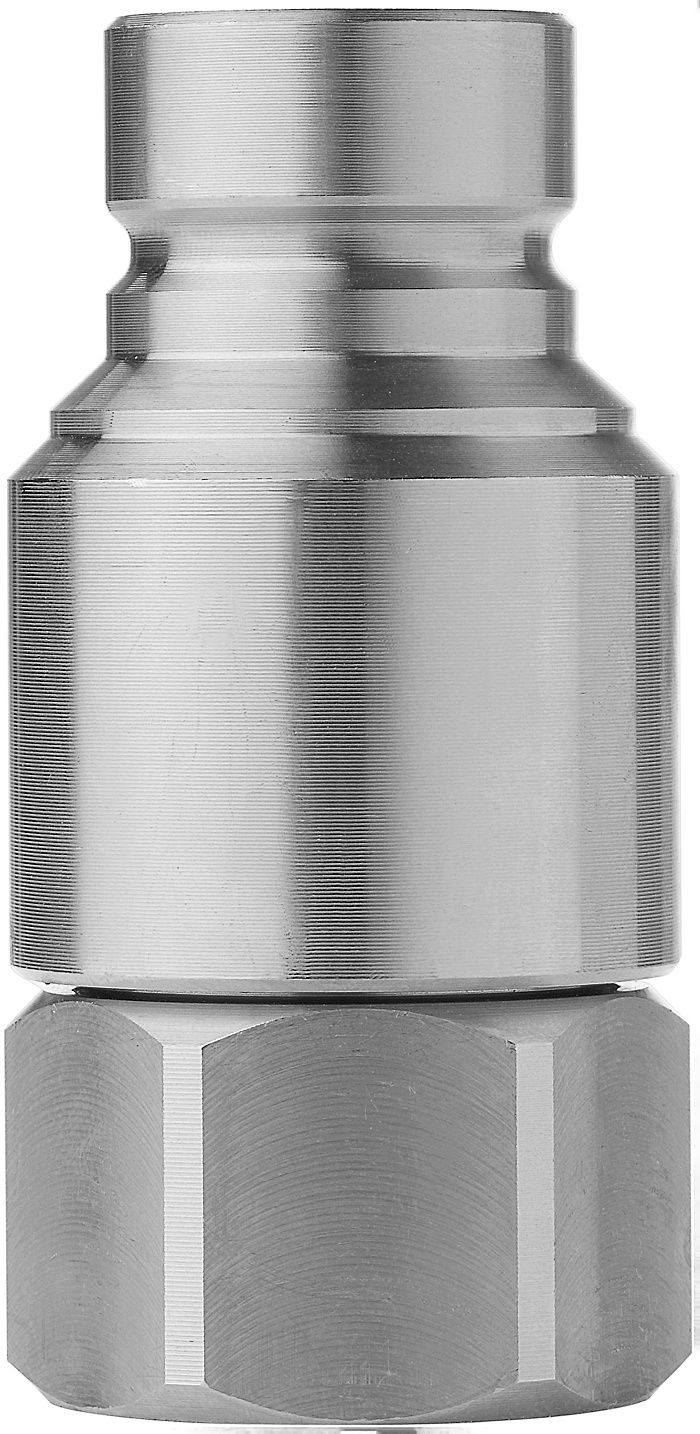

Série 566 - Coupleur CEJN en acier inoxydable - Raccord rapide à faces planes ISO 16028
Obtenir un devis / prix
Prix et détails sur demande

Vendu
et fabriqué par CEJN
En savoir plus
Description
Série 566 - Acier inoxydable
Caractéristiques principales :
- La série 566 de CEJN est un raccord rapide à faces planes conforme, sur le plan dimensionnel, à la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions.
- Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion.
- Fabrication en acier inoxydable, particulièrement indiquée pour les applications dans des environnements très exigeants.
- Connectable d'une seule main pour des opérations de connexion et déconnexion rapides et simples.
- Des capuchons anti-poussières sont disponibles pour coupleur et embout afin de prévenir la pénétration de poussières et particules dans les circuits.
- Dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Disponibilité :
- Coupleurs et embouts disponibles en 3 autres dimensions :
• DN 6,3 (série 266)
• DN 10 (série 366)
• DN 19 (série 766)
- Pour versions en acier, se référer à la série 565.
- Pour les embouts à éliminateur de pression, se référer à la série 564.
Spécifications techniques :
Notes :
- Consulter un distributeur CEJN agréé pour connaître la disponibilité et le prix des produits.
- Autres raccordements et joints disponibles sur demande.
- Certaines références peuvent être soumises à un minimum de commande.
- CEJN se réserve le droit de modifier les produits sans préavis.
- Les filetages sont conformes aux normes ISO.
- Toutes les mesures sont en mm.
Caractéristiques principales :
- La série 566 de CEJN est un raccord rapide à faces planes conforme, sur le plan dimensionnel, à la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions.
- Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion.
- Fabrication en acier inoxydable, particulièrement indiquée pour les applications dans des environnements très exigeants.
- Connectable d'une seule main pour des opérations de connexion et déconnexion rapides et simples.
- Des capuchons anti-poussières sont disponibles pour coupleur et embout afin de prévenir la pénétration de poussières et particules dans les circuits.
- Dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Disponibilité :
- Coupleurs et embouts disponibles en 3 autres dimensions :
• DN 6,3 (série 266)
• DN 10 (série 366)
• DN 19 (série 766)
- Pour versions en acier, se référer à la série 565.
- Pour les embouts à éliminateur de pression, se référer à la série 564.
Spécifications techniques :
Caractéristique | Valeur |
---|---|
Diamètre nominal | 12,5 mm (0,5") |
Plage de température | -20°C à +205°C (-4°F à +401°F) |
Matière du coupleur | Acier inoxydable (AISI 316) |
Matière de l'embout | Acier inoxydable (AISI 316) |
Matière du joint | Viton (FPM), ou autres joints sur demande |
Connectabilité | À pression 0 |
Déconnexion sous pression | Non autorisé |
Pression de service maxi connecté | 250 bar (3625 PSI) |
Pression de service maxi déconnecté | 250 bar (3625 PSI) |
Pression d'éclatement min connecté | 1000 bar (14503 PSI) |
Pression d'éclatement min déconnecté | 1000 bar (14503 PSI) |
Notes :
- Consulter un distributeur CEJN agréé pour connaître la disponibilité et le prix des produits.
- Autres raccordements et joints disponibles sur demande.
- Certaines références peuvent être soumises à un minimum de commande.
- CEJN se réserve le droit de modifier les produits sans préavis.
- Les filetages sont conformes aux normes ISO.
- Toutes les mesures sont en mm.
