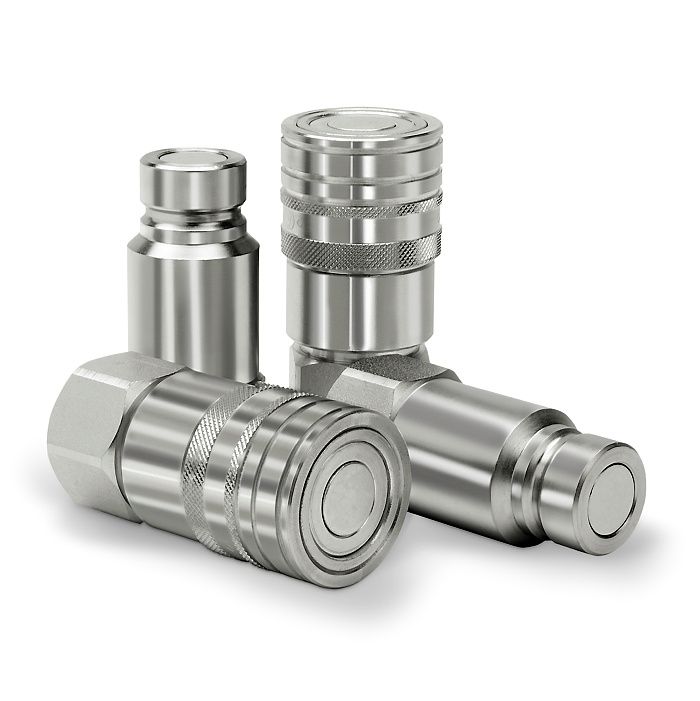

Série 766 - coupleur - cejn - acier inoxydable
Description
Série 766, acier inoxydable X66 Acier inoxydable
La série 766 de CEJN est un raccord rapide à faces planes conforme, sur le plan dimensionnel, à la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Sa fabrication en acier inoxydable la rend particulièrement indiquée pour les applications dans des environnements très exigeants. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 766 dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 3 autres dimensions: DN 6,3 (série 266), DN 10 (série 366), DN 12,5 (série 566). Pour versions acier, se reporter à la série 765. Pour les embouts à éliminateur de pression, se reporter à la série 764.
Courbe débit /perte de charge
Diamètre nominal 19 mm (0.7") Plage de température -20°C - +205°C (-4°F - +401°F) Matière du coupleur Acier inoxydable (AISI 316) Matière de l'embout Acier inoxydable (AISI 316) Matière joint Viton (FPM), ou autres joints sur demande Connectabilité à pression 0 Déconnexion sous pression Non autorisé Pression de service maxi connecté 250 bar (3625 PSI) Pression de service maxi déconnecté 250 bar (3625 PSI) Pression d'éclatement min connecté 1000 bar (14503 PSI) Pression d'éclatement min déconnecté 1000 bar (14503 PSI) Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 766 de CEJN est un raccord rapide à faces planes conforme, sur le plan dimensionnel, à la norme ISO 16028 pour applications hydrauliques basse et moyenne pressions. Sa conception à faces planes réduit les égouttures à la connexion et la déconnexion. Sa fabrication en acier inoxydable la rend particulièrement indiquée pour les applications dans des environnements très exigeants. Cette série est connectable d'une seule main, pour des opérations de connexion et déconnexion rapides et simples. Des capuchons anti-poussières sont disponibles pour coupleur et embout pour prévenir la pénétration de poussières et particules dans les circuits. Cette série 766 dispose d'une bague de verrouillage de sécurité pour prévenir toute déconnexion accidentelle.
Coupleurs et embouts sont également disponibles en 3 autres dimensions: DN 6,3 (série 266), DN 10 (série 366), DN 12,5 (série 566). Pour versions acier, se reporter à la série 765. Pour les embouts à éliminateur de pression, se reporter à la série 764.
Courbe débit /perte de charge
Diamètre nominal 19 mm (0.7") Plage de température -20°C - +205°C (-4°F - +401°F) Matière du coupleur Acier inoxydable (AISI 316) Matière de l'embout Acier inoxydable (AISI 316) Matière joint Viton (FPM), ou autres joints sur demande Connectabilité à pression 0 Déconnexion sous pression Non autorisé Pression de service maxi connecté 250 bar (3625 PSI) Pression de service maxi déconnecté 250 bar (3625 PSI) Pression d'éclatement min connecté 1000 bar (14503 PSI) Pression d'éclatement min déconnecté 1000 bar (14503 PSI) Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
