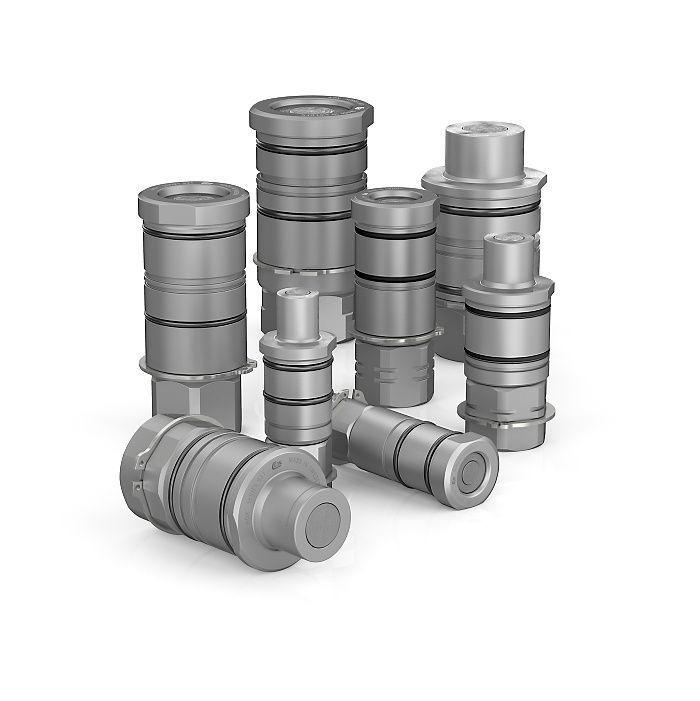

Séries ADX - Coupleur CEJN en acier (Zinc-Nickel) - Auto-dock hydraulique à faces planes_0

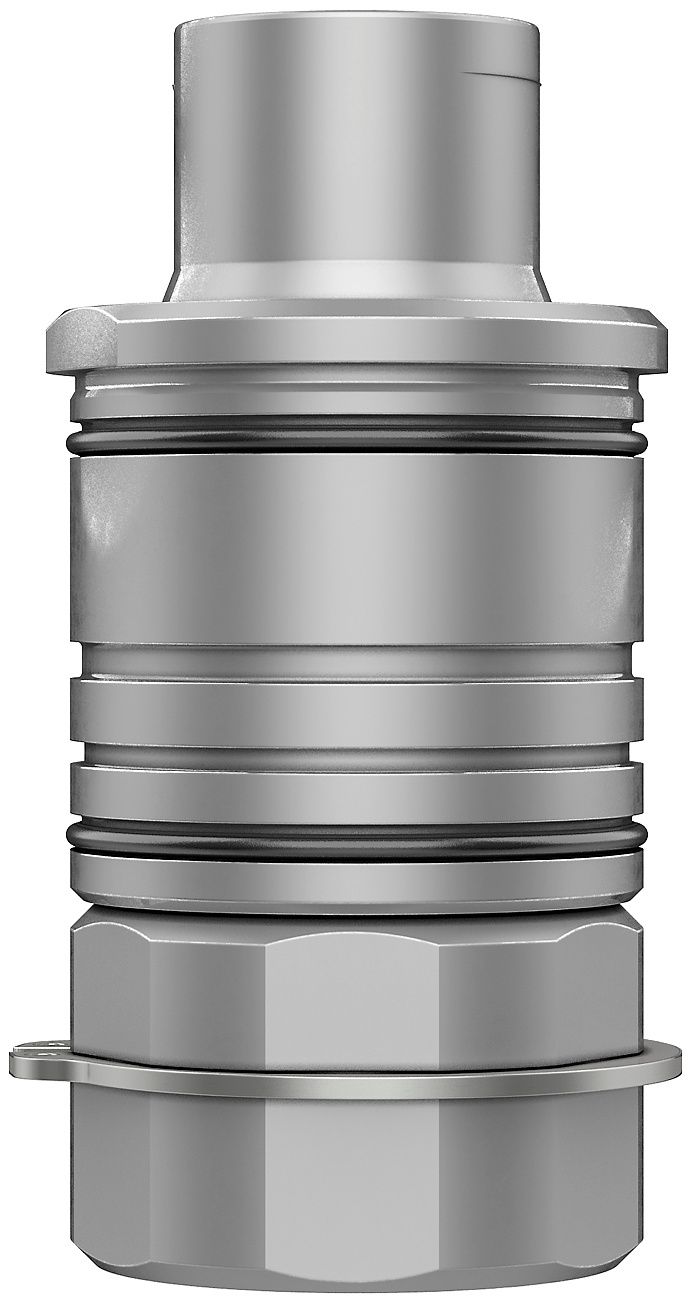

Séries ADX - Coupleur CEJN en acier (Zinc-Nickel) - Auto-dock hydraulique à faces planes_1

Description

Séries ADX
La série ADX de CEJN est un auto-coupleur hydraulique à faces planes spécialement conçu pour les solutions d'auto-dock sur mesure. Une solution parfaite pour tous ceux qui conçoivent leur propre connexion hydraulique automatisée sur :
  • Les raccords rapides de pelles,
  • Les accessoires de tracteur,
  • Les accessoires de chargeuse sur pneus,
  • Ou d'autres applications hydrauliques mobiles.

Caractéristiques principales :
  • Raccord très résistant, capable de supporter une connexion sous pression dans le système.
  • Extrêmement résistant aux surtensions.
  • Conception générique pour s'adapter aux différentes solutions de montage et aux solutions mécaniques sur la multi-plaque auto-dock.
  • Montage flexible permettant une tolérance pour un certain désalignement dans la phase de connexion grâce à un alignement automatique des coupleurs.
  • Matériau : Acier fortement allié avec traitement de surface Zinc-Nickel pour une longue durée de vie dans des conditions difficiles.

Spécifications techniques :
Diagramme des pertes de chargeDébit : 40-291 l/min @ 3bar ΔP (10.6-76.9 GPM @ 43.5 ΔPSI)
Plage de température-30°C à +100°C (-22°F à +212°F)
Matière du coupleurAcier (Zinc-Nickel)
Matière de l'emboutAcier (Zinc-Nickel)
Matière du jointNBR
Pression de service maxi connecté420 bar (6091 PSI)
Pression de service maxi déconnecté400 bar (5801 PSI)
Pression d'éclatement min connecté1680 bar (24366 PSI)
Pression d'éclatement min déconnecté1000 bar (14503 PSI)
ConnectabilitéPlus la pression dans le système est élevée, plus la force de connexion est élevée. Contactez CEJN pour les spécifications.
Déconnexion sous pressionOui

Notes importantes :
  • Il est toujours recommandé de contacter votre bureau local CEJN pour obtenir un support technique et des conseils, ainsi que toutes les données et spécifications nécessaires à la conception d'une bonne solution d'auto-dock avec ADX.
  • Vérifiez avec un distributeur CEJN pour la disponibilité et les prix.
  • D'autres connexions et matériel d'étanchéité sont disponibles sur demande.
  • Un certain nombre de pièces peut être soumis à un minimum de quantité commandée.
  • CEJN se réserve le droit de faire des modifications sans préavis.
  • Ces connexions sont conformes aux normes ISO.
  • Toutes les mesures sont en mm.
