Tlx - coupleur - cejn - acier (zinc-nickel)
Description
Coupleurs à face plane à visser pour hydraulique
Données techniques Pression de service maxi connecté 380 - 420 bar (5511 - 6091 PSI) Pression de service maxi déconnecté 380 - 420 bar (5511 - 6091 PSI) Pression d'éclatement min connecté 1520 - 1680 bar (22045 - 24366 PSI) Pression d'éclatement min déconnecté 1000 - 1050 bar (14503 - 15229 PSI) Matière du coupleur Acier (Zinc-Nickel)

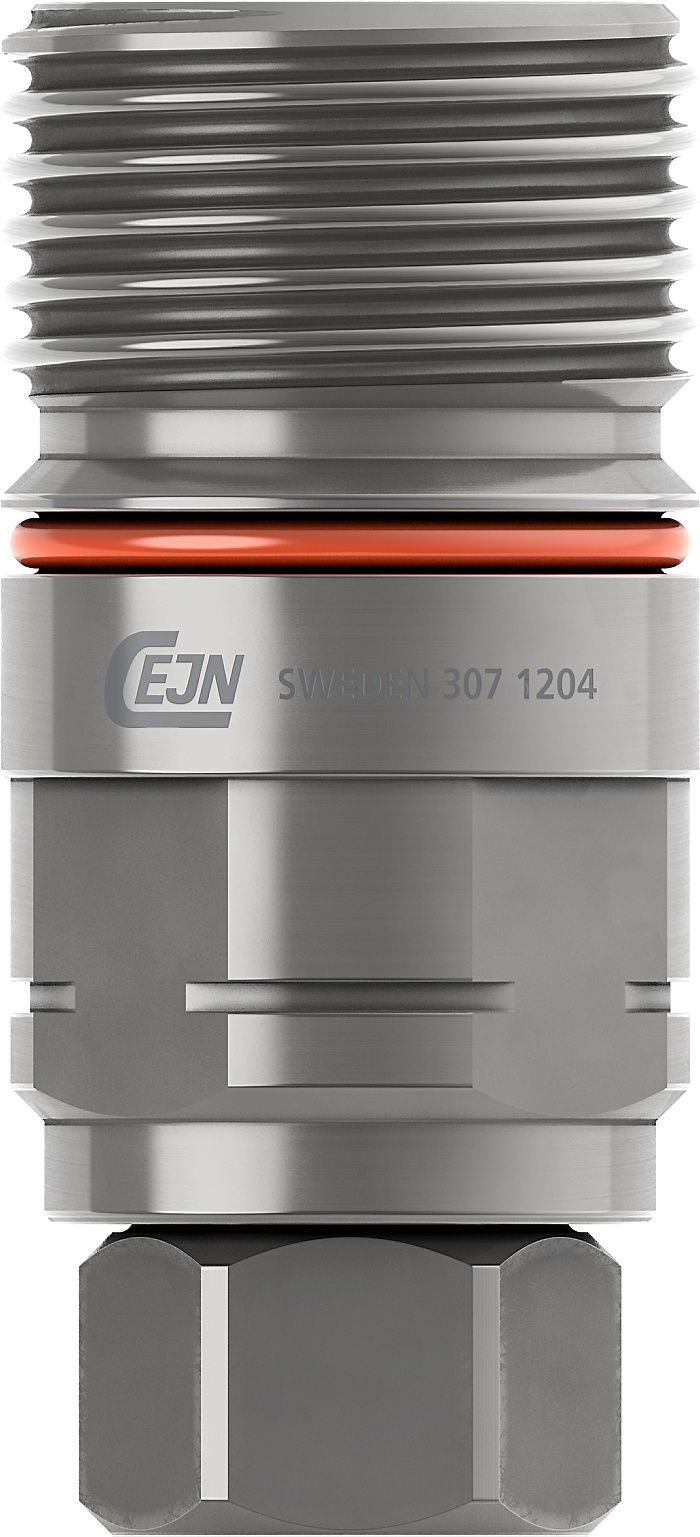

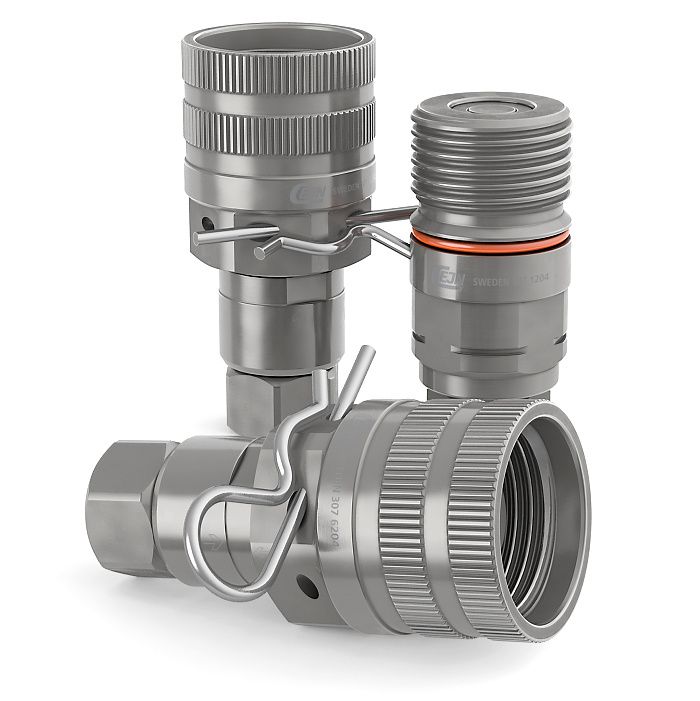

Séries 307 TLX - 3/8"

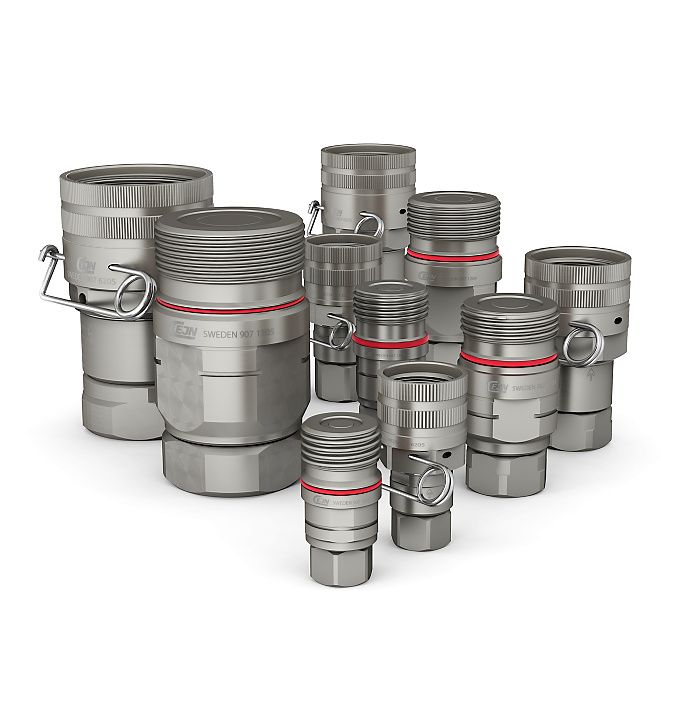

TLX est un coupleur à visser face plane, développer pour répondre aux applications les plus difficiles tel que la construction et de la démolition. Ce coupleur à connexion rapide ultra-robuste est conçu pour fonctionner avec les débits de pointe les plus élevés et les impulsions de pression les plus difficiles. Le TLX est fabriqué à partir d'aciers fortement alliés avec un traitement de surface zinc-nickel pour une longue durée de vie dans les conditions les plus difficiles. La série est disponible dans plusieurs tailles de 3/8 "à 1 1/2" pour couvrir la plupart des applications.
- Les raccords et les embouts sont également disponibles en 5 autres tailles: 1/2 "(Séries 507) 3/4" (Séries 607) 1 "(Séries 707) 1 1/4" (Séries 807) et 1 1/2 " (Séries 907)
Courbe débit / perte de charge.
Débit 40 l/min (8.8 GPM) @ 3bar ΔP ** Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR) Pression de service maxi connecté 420 bar (6091 PSI) Pression de service maxi déconnecté 420 bar (6091 PSI) Pression d'éclatement min connecté 1680 bar (24366 PSI) Pression d'éclatement min déconnecté 1000 bar (14503 PSI) Connectabilité Connexion sous pression résiduelle limitée seulement par la force de l'opérateur. Déconnexion sous pression Déconnexion avec pression résiduelle. (**) - Si l'application est constamment supérieure à ce débit, nous vous recommandons une plus grande taille de coupleur pour éviter une chute de pression trop élevée. Les raccords peuvent supporter un débit beaucoup plus élevé pendant de courtes périodes, mais il existe un risque d'accumulation de chaleur dans le système. Les débits de pointe bien au-dessus du débit normal ne sont généralement pas un problème.
- TLX est testé par impulsion de pression à 525 bar (7614 psi) pour 1.000.000 impulsions selon la norme ISO 7241-2.
Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. CEJN se réserve le droit de faire des modifications sans aucun préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
Données techniques Pression de service maxi connecté 380 - 420 bar (5511 - 6091 PSI) Pression de service maxi déconnecté 380 - 420 bar (5511 - 6091 PSI) Pression d'éclatement min connecté 1520 - 1680 bar (22045 - 24366 PSI) Pression d'éclatement min déconnecté 1000 - 1050 bar (14503 - 15229 PSI) Matière du coupleur Acier (Zinc-Nickel)
Séries 307 TLX - 3/8"
TLX est un coupleur à visser face plane, développer pour répondre aux applications les plus difficiles tel que la construction et de la démolition. Ce coupleur à connexion rapide ultra-robuste est conçu pour fonctionner avec les débits de pointe les plus élevés et les impulsions de pression les plus difficiles. Le TLX est fabriqué à partir d'aciers fortement alliés avec un traitement de surface zinc-nickel pour une longue durée de vie dans les conditions les plus difficiles. La série est disponible dans plusieurs tailles de 3/8 "à 1 1/2" pour couvrir la plupart des applications.
- Les raccords et les embouts sont également disponibles en 5 autres tailles: 1/2 "(Séries 507) 3/4" (Séries 607) 1 "(Séries 707) 1 1/4" (Séries 807) et 1 1/2 " (Séries 907)
Courbe débit / perte de charge.
Débit 40 l/min (8.8 GPM) @ 3bar ΔP ** Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Acier (Zinc-Nickel) Matière de l'embout Acier (Zinc-Nickel) Matière joint Nitrile (NBR) Pression de service maxi connecté 420 bar (6091 PSI) Pression de service maxi déconnecté 420 bar (6091 PSI) Pression d'éclatement min connecté 1680 bar (24366 PSI) Pression d'éclatement min déconnecté 1000 bar (14503 PSI) Connectabilité Connexion sous pression résiduelle limitée seulement par la force de l'opérateur. Déconnexion sous pression Déconnexion avec pression résiduelle. (**) - Si l'application est constamment supérieure à ce débit, nous vous recommandons une plus grande taille de coupleur pour éviter une chute de pression trop élevée. Les raccords peuvent supporter un débit beaucoup plus élevé pendant de courtes périodes, mais il existe un risque d'accumulation de chaleur dans le système. Les débits de pointe bien au-dessus du débit normal ne sont généralement pas un problème.
- TLX est testé par impulsion de pression à 525 bar (7614 psi) pour 1.000.000 impulsions selon la norme ISO 7241-2.
Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. CEJN se réserve le droit de faire des modifications sans aucun préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
