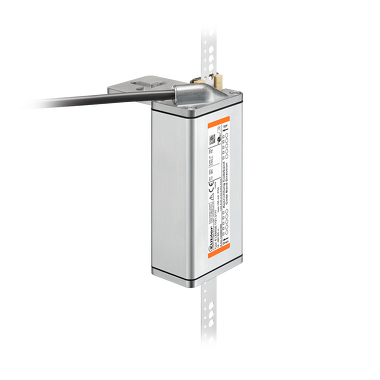

Système de sélecteur d'étages - Ants LES02D

Système de sélecteur d'étages - positionnement sûr et absolu de la cabine d'ascenseur.
Ants LES02 est un système de mesure extrêmement robuste, compact et sans contact. Grâce à son principe de mesure sans contact, il mesure, sans glissement, les positions absolues de la cabine avec une résolution de 0,5 mm et une vitesse de déplacement de 12 m/s. Les composants supplémentaires comme les commutateurs magnétiques ne sont plus nécessaires.
Mécaniquement
Système de mesure
Systèmes de sélecteur d'étages
Longueur de mesure
392 m
Accélération
8 m/s
Dimension
126 mm x 55 mm x 37 mm
Température de fonctionnement
-10 °C ... +70 °C
Indice de protection
IP54
Poids
500 g
Électrique
Résolution max.
0,5 mm
Précision
1 mm
Interfaces
CAN
Tension d'alimentation
10...30 V DC
Fiche technique
LES02D
PDF ? 520,2 KB | 09.2025
DE
EN
US
FR
Instructions d'utilisation
LES02D
Multilingue:
Allemand, Anglais, Français
PDF ? 4,5 MB | 10.2025
Manuel
Ants LES02D
PDF ? 992,9 KB | 09.2025
DE
EN
Certificat de conformité
LES02D
PDF ? 174,5 KB | 09.2025
CAD mécanique / STEP
LES02D mit Lasche
ZIP ? 2,7 MB | 09.2025
LES02D ohne Lasche
ZIP ? 2,4 MB | 09.2025
Certificats Produits
TÜV Certificat ASME A/17 for Ants LES02D
PDF ? 416,8 KB | 09.2025
EN
ANTS LES02D - Certificat d'examen UE de type
Multilingue:
Allemand, Anglais
PDF ? 290,8 KB | 09.2025
Nota
Manufacturer declaration Cybersecurity
PDF ? 123,3 KB | 09.2025
DE
EN
Installation facile, rapide et sûre
Gain de place - conception compacte
Fiable et durable - conception extrêmement robuste
À l'épreuve du temps - prêt pour la numérisation
Comment fonctionne le Dual Can ? Le capteur Ants LES02D se compose de deux systèmes de détection fonctionnant indépendamment l'un de l'autre. Les sections SCAN1 et SCAN2 sont mesurées et détectées par les micro-contrôleurs MC1 et MC2 qui transmettent la vitesse, les données de position et les informations d'erreur via deux canaux indépendants (CAN1 et CAN2) selon le protocole CAN propriétaire.
