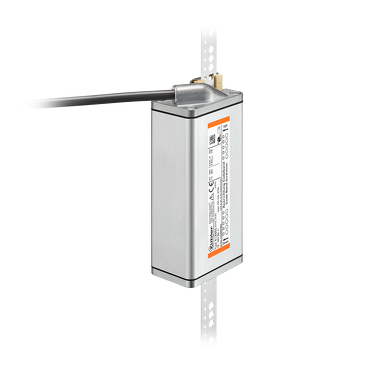

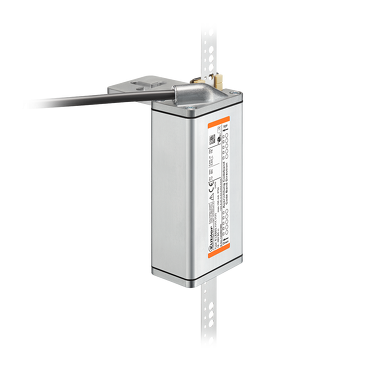

Système de sélecteur d'étages - Ants LES03

L'Ants LES03 est un système de mesure extrêmement robuste, compact et sans contact. Avec une résolution de 0,5 mm et une vitesse de déplacement jusqu'à 12 m/s, les valeurs de position absolues de la voiture sont déterminées sans glissement grâce à un principe de mesure sans contact. En plus des valeurs de position, les valeurs de vitesse sont également transmises via une communication CAN sécurisée. Le capteur certifié SIL3 peut être combiné avec le SGT02 pour activer les engrenages de sécurité électromécaniques. Ainsi, lorsque l'Ants LES03 est combiné avec le SGT02, on peut parler d'un régulateur de survitesse électronique qui peut remplacer la solution mécanique actuelle.

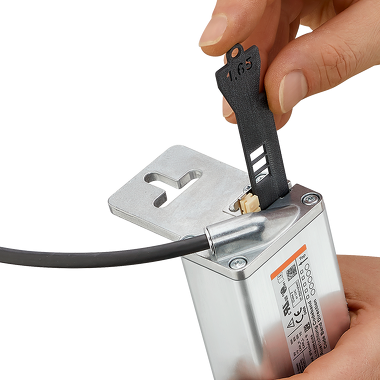

L'apprentissage de la vitesse nominale respective de l'installation d'ascenseur fonctionne très simplement en insérant des bandes de configuration lors de la mise en service. Une LED affiche la vitesse nominale apprise respective avec un modèle clignotant. De cette manière, l'organisme de certification peut également valider la configuration à tout moment.

Mécaniquement

Électrique

Fiche technique

Ants LES03
PDF ? 544,5 KB | 09.2025
DE, EN, FR

Instructions d'utilisation

Ants LES03
Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF ? 6,5 MB | 10.2025

Certificat de conformité

Ants LES03 CE
Multilingue: Allemand, Anglais, Français
PDF ? 171,4 KB | 09.2025

CAD mécanique / STEP

LES03 mit Lasche
ZIP ? 2,5 MB | 09.2025
LES03 ohne Lasche
ZIP ? 2,4 MB | 09.2025
LES.MK
ZIP ? 221,2 KB | 09.2025

Certificats Produits

ANTS LES03 - Certificat d'examen UE de type
Multilingue: Allemand, Anglais
PDF ? 1,5 MB | 09.2025

Nota

Manufacturer declaration Cybersecurity
PDF ? 123,3 KB | 09.2025
DE, EN

Brochures

Systèmes de copie de bacs sécurisés
PDF ? 2,9 MB | 10.2025
DE, EN
Capteurs rotatifs pour moteurs d'ascenseurs
PDF ? 3,0 MB | 10.2025
DE, EN

Prospectus

Smart Teaching Unit STU02
PDF ? 2,6 MB | 09.2025

Caractéristiques

• Certifié SIL3 par le TÜV.
• Valeurs de position absolues.
• Longueur de mesure jusqu'à 392 m.
• LED d'état.
• Extrêmement robuste et compact.

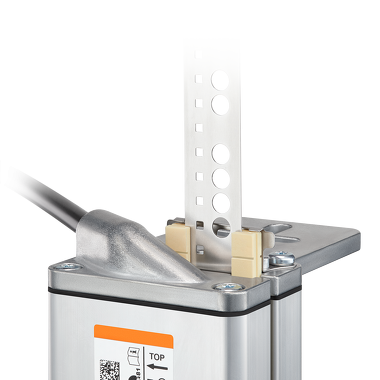

• Bande codée en acier inoxydable.
• Montage simple et facile.
• Principe de mesure sans contact.

Utilité

• Remplace le limiteur de vitesse mécanique en combinaison avec le SGT02.
• Détection sûre de la position et de la vitesse.
• 100 % sans glissement - détection absolue de la position directement sur la cabine.
• Apprentissage simple de la vitesse nominale via des bandes de configuration.
• Remplit des fonctions de sécurité selon EN81-20/-21/-50 en combinaison avec Kübler STG02 et PSU02.
• Convient aux espaces de montage réduits.
• Coûts d'installation réduits.
