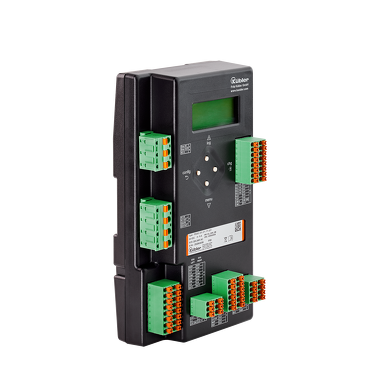

Système de sélecteur d'étages - PSU03

Système de copie de cage - Réalisation de fonctions d'ascenseur et de sécurité avec et sans gestion intelligente du freinage

L'unité d'évaluation PSU03 est utilisée en combinaison avec les capteurs Ants LES03 pour la réalisation de fonctions d'ascenseur et de sécurité selon les normes EN 81-20/-21/-50 et pour le déclenchement et la surveillance du dispositif d'arrêt électromécanique.

Mécaniquement

Système de mesure

Systèmes de sélecteur d'étages

Dimension

178 mm x 95 mm x 45 mm

Température de fonctionnement

-20 °C ... +65 °C

Indice de protection

IP20

Poids

390 g

Électrique

Interfaces

• CANopen-Lift
• RS485
• SSI

Tension d'alimentation

24 V DC

Fiche technique

PSU03 PDF - 705,4 KB | 10.2025

DE

ENNumérisation des ascenseurs

Évaluation sécurisée des informations de position et de vitesse de la cabine d'ascenseur déterminées par le capteur Ants LES03.

Circuit de sécurité

L'unité d'évaluation PSU03 communique avec la commande de l'ascenseur et ouvre le circuit de sécurité en fonction de l'application ou en cas de défaut via un relais de sécurité.

Nombre réduit de composants

De nombreux composants mécaniques tels que les interrupteurs magnétiques, les rampes et les interrupteurs de fin de course à rouleaux peuvent être supprimés.

MODBOX - installation plus rapide et sécurité encore accrue

Unité d'évaluation PSU03 pré-câblée en option avec bloc d'alimentation et batteries tampons dans un boîtier en plastique IP66.

Alimentation électrique de secours des dispositifs d'arrêt pendant au moins 1 heure.

Ouverture des dispositifs d'arrêt électromécaniques pour une libération d'urgence (par exemple en cas de panne de courant)
