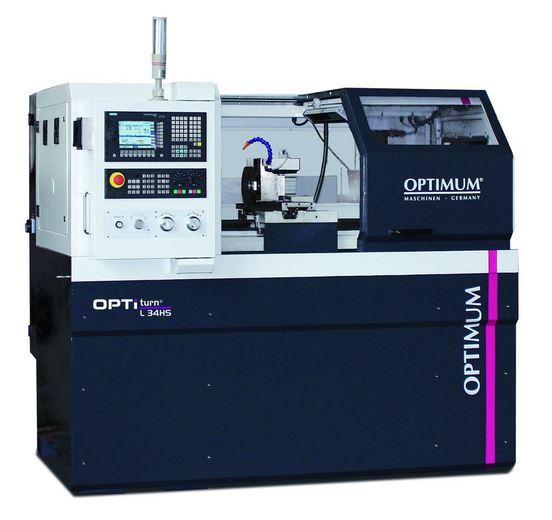

Tour à commande numérique Optimum L 34 HS - 3504232

loading

Description

Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808 D Advanced et servo moteurs. Idéal pour les petites séries et l’enseignement technique.

  • Machine numérique de très grande précision
  • Banc haute qualité en fonte grise
  • Glissières trempées (HRC 42-52) et rectifiées avec précision
  • Roulements de broche haute qualité
  • Commande numérique professionnelle SIEMENS Sinumerik 808D Advanced
  • Equipé de vis à billes
  • Lubrification centralisée automatique
  • Moteur de broche et servomoteurs SIEMENS
  • Inversion du sens de rotation droite/gauche
  • Capteurs de référence pour les origines machines
  • Tourelle automatique électrique 6 outils derrière le banc (outil de tournage à gauche)
  • Cartérisation complète aux normes en vigueur
  • Accès arrière pour simplifier les travaux d’entretien et de maintenance
  • Interrupteur de sécurité sur la porte coulissante avant
  • Arrêt d’urgence “coup de poing”
  • Système d’arrosage et lampe de travail de série
  • Garantie SIEMENS 2 ans incluse
  • Mise en service et formation fortement conseillées, nous consulter


SIEMENS SINUMERIK 808D ADVANCED (panneau de commande) :
  • Port Ethernet RJ45
  • Ecran LED couleur 8,4" avec résolution 800 x 600
  • Équipé d'une maintenance à distance
  • Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
  • Codeur absolu / aucun déplacement de référencement requis


Equipement de série
  • Changeur d'outils : Chargeur 6 outils
  • Broche : Équipée d'un encodeur pour le positionnement de la broche (filetage) / Grand alésage de broche Ø 46 mm
  • Guide linéaire : Charge admissible élevée et grande rigidité / Faible coefficient de frottement / Précision accrue de la machine
  • Système d'arrosage : Tiroir amovible / Élimination facile des copeaux
  • Lampe de travail : Pour un parfait éclairage de la zone de la zone de travail
  • Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue

Données électriques
  • Puissance moteur 3.7 kW
  • Fréquence 50 Hz
  • Alimentation 400 V

Caractéristiques
  • Hauteur de pointes 165 mm
  • Distance entre-pointes 600 mm
  • Ø usinable au-dessus du banc 350 mm
  • Ø usinable au-dessus du chariot 146 mm
  • Diamètre du mandrin de tour Ø 160 mm
  • Largeur de banc 208 mm

Vitesse
  • Vitesse de broche 30 – 3500 T/min.

Attachement
  • Attachement de broche ISO 702-1 No. 4 - A2
  • Alésage de broche Ø 46 mm

Poupée mobile
  • Cône Morse du fourreau CM 3
  • Course du fourreau 120 mm
  • Ø du fourreau 45 mm

Connexions électriques
Puissance totale 6.5 kVA

Vitesse d'alimentation
  • Vitesse avance automatique X 6000 mm/min
  • Vitesse avance automatique Z 8000 mm/min

Système de lubrification par refroidissement
  • Capacité du réservoir 75 l
  • Puissance du système d'arrosage 95 W

Précision de fraisage
  • Précision de la répétabilité ± 0.01 mm
  • Précision du positionnement ± 0.01 mm

Couple du moteur
  • Couple moteur de l'axe Z 6 Nm
  • Couple moteur de l'axe X 4 Nm

Moteur
  • Couple de la broche 40 Nm
  • Couple moteur 23.6 Nm

Course
  • Course axe X 185 mm
  • Course axe Z 540 mm

Changeurs d'outils
  • Type de changeur d'outils Electrique
  • Nombre d'emplacements d'outils du changeur d'outils 6
  • Hauteur x largeur de l'attachement carré max. 16 x 16 mm
  • Diamètre d’attachement barre d’alésage max. Ø 16 mm

Dimensions et poids
  • Longueur 1950 mm
  • Largeur 1475 mm
  • Hauteur 1956 mm
  • Poids net (brut) 1200 kg
Télécharger la fiche technique
