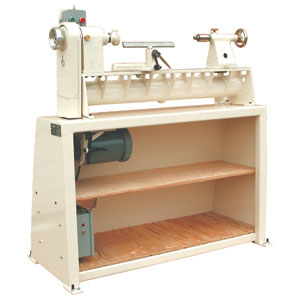

Tours conventionnel à bois 1224 - 930s2
Description
Nous distribuons la gamme des tours Oneway depuis de nombreuses années. Nous avons fait le choix de cette société pour la qualité exceptionnelle de sa fabrication et l’adjectif n’est pas trop fort pour qualifier les machines Oneway. Tous les bancs des tours Oneway sont construits sur la même base: un tube en acier de forte épaisseur. Ce concept unique, garantit une rigidité parfaite de la structure. Chacun sait, qu’un cylindre est la section mécaniquement la plus résistante. La surface plane du banc est soudée sur de nombreuses nervures, ensemble qui fait bloc avec le tube. Pour garantir une géométrie parfaite après soudure, le dessus du banc est usiné puis rectifié. Vous remarquerez qu’il est rare, dans le domaine du bois, de rencontrer des tours avec une finition d’usinage rectifiée. La poupée fixe, le support de porte-outil et la contrepointe sont coulés en fonte. Chaque élément est usiné pour former un ensemble d’une grande précision. La broche est maintenue par quatre roulements à billes, capables de supporter des charges radiales et axiales. Ce montage équivaut à celui des tours à métaux, il garantit l’absence totale de jeu et l’absorption complète des vibrations. En tournage entre pointes, la pression exercée par la contre-pointe est parfaitement supportée sans échauffement de la broche. Le tour 1224 est un tour d’établi destiné au tournage de précision. Il est livré sur un socle métallique, il supporte le moteur et le boîtier du convertisseur de fréquence. Une rallonge de 600 mm est disponible en option, elle permet de prolonger le banc et elle porte la distance entre pointes à 1 200 mm au lieu des 600 mm d’origine.
Caractéristiques techniques
Série 1224
Entre pointes
660 mm
Hauteur des pointes
158 mm
Ø maxi
316 mm
Ø passage sur porte outil
225 mm
La poupée fixe
Pivotement de la poupée
Fixe - Boulonnée sur le banc
Nombre de roulements
4 - Spéciaux pour charges axiales
Entraxe des paliers
140 mm
Ø filetage du nez
1" x 8 Tpi
Conicité de la broche
CM 2
Ø intérieur de la broche
11 mm
La poupée mobile
Course du fourreau
76 mm
Conicité
CM 2
Ø intérieur
5/15" (8mm)
Porte-Outil
Ø de centrage
1" ( 25,4 mm)
Motorisation
Type de moteur
Asynchron triphasé
Alimentation de la machine
Monophasée 220 V
Puissance moteur
1 ch
Vitesses de rotation
0 à 2000 - 0 à 4000 tr/mn
Variateur de vitesses
Par convertisseur de fréquence
Sens de rotation
2 avant & arrière
Encombrement
Piétement
Socle métallique avec rangement
Longueur
1,20 m
Largeur
0,60 m
Hauteur
1,25 m
Poids
92 kg
Fourniture standard
1 Porte-outil, long 280 mm
1 Entraîneur à 4 griffes - CM 2
1 Pointe tournante - CM 2
1 Plateau en acier, Ø 75 mm
1 Socle métallique avec 2 étagères en bois
Les caractéristiques
Banc mécano soudé avec dessus usiné et rectifié.
Poupée fixe, support de porte-outil et contre-pointe en fonte.
Broche montée sur quatre roulements spéciaux.
Contre-pointe et support de porte-outil avec serrage rapide par excentrique.
Moteur asynchrone triphasé avec pilotage de la vitesse par un convertisseur de fréquence.
L’alimentation de la machine est en monophasé 220 V.
Deux vitesses mécaniques par poulies et courroie de type « Poly-V ».
Inverseur du sens de rotation.
Cône Morse N° 2 sur la broche et la contre-pointe.
Filetage du nez de broche en Ø 1” x 8 Tpi.
Indexeur à 24 positions.
Dispositif de blocage de la broche.
Socle métallique avec possibilité de rangement des outils et des accessoires.
Caractéristiques techniques
Série 1224
Entre pointes
660 mm
Hauteur des pointes
158 mm
Ø maxi
316 mm
Ø passage sur porte outil
225 mm
La poupée fixe
Pivotement de la poupée
Fixe - Boulonnée sur le banc
Nombre de roulements
4 - Spéciaux pour charges axiales
Entraxe des paliers
140 mm
Ø filetage du nez
1" x 8 Tpi
Conicité de la broche
CM 2
Ø intérieur de la broche
11 mm
La poupée mobile
Course du fourreau
76 mm
Conicité
CM 2
Ø intérieur
5/15" (8mm)
Porte-Outil
Ø de centrage
1" ( 25,4 mm)
Motorisation
Type de moteur
Asynchron triphasé
Alimentation de la machine
Monophasée 220 V
Puissance moteur
1 ch
Vitesses de rotation
0 à 2000 - 0 à 4000 tr/mn
Variateur de vitesses
Par convertisseur de fréquence
Sens de rotation
2 avant & arrière
Encombrement
Piétement
Socle métallique avec rangement
Longueur
1,20 m
Largeur
0,60 m
Hauteur
1,25 m
Poids
92 kg
Fourniture standard
1 Porte-outil, long 280 mm
1 Entraîneur à 4 griffes - CM 2
1 Pointe tournante - CM 2
1 Plateau en acier, Ø 75 mm
1 Socle métallique avec 2 étagères en bois
Les caractéristiques
Banc mécano soudé avec dessus usiné et rectifié.
Poupée fixe, support de porte-outil et contre-pointe en fonte.
Broche montée sur quatre roulements spéciaux.
Contre-pointe et support de porte-outil avec serrage rapide par excentrique.
Moteur asynchrone triphasé avec pilotage de la vitesse par un convertisseur de fréquence.
L’alimentation de la machine est en monophasé 220 V.
Deux vitesses mécaniques par poulies et courroie de type « Poly-V ».
Inverseur du sens de rotation.
Cône Morse N° 2 sur la broche et la contre-pointe.
Filetage du nez de broche en Ø 1” x 8 Tpi.
Indexeur à 24 positions.
Dispositif de blocage de la broche.
Socle métallique avec possibilité de rangement des outils et des accessoires.
