Trancheuse sur pneus UNAC 300P - porteur Ă  pneus, cabine ergonomique et outils interchangeables

Le porteur à pneus de la trancheuse 300P a été réalisé sur mesure pour répondre aux besoins spécifiques pour la réalisation des tranchées. Le châssis mécanosoudé à longerons caissonnés permet d'obtenir une résistance élevée pour contenir les vibrations et efforts imposés par l'outil d'ouverture de tranchées. Les pneus grand diamètre permettent des déplacements sur tout terrain.

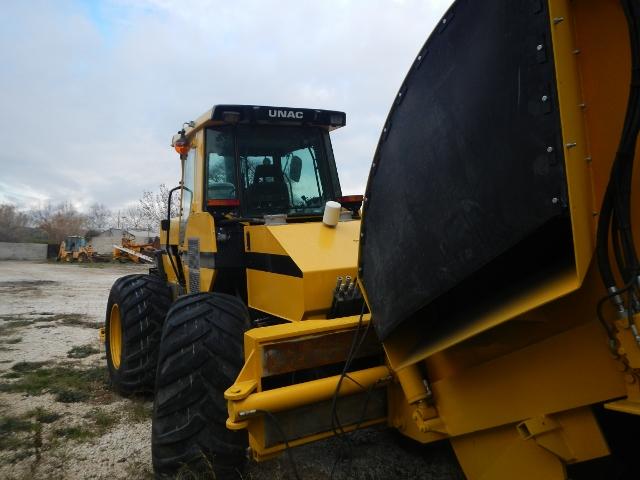

La cabine ergonomique et pressurisée permet une vue panoramique à la fois sur l'outil et sur la route, sur le porte touret ou sur les convoyeurs et le véhicule de chargement de la terre/roche excavée.

Le porteur est équipé d'un système d'interface outil à glissière pour permettre le montage de divers outils en fonction des besoins et spécificités de chaque projet.

La 300P peut être livrée avec les outils suivants:

• Scie Ă  rocher,
• ChaĂ®ne Alligator,
• SOC vibrant.

Les outils sont choisis en fonction des chantiers. Les modèles de scie à rocher et de chaîne Alligator varient en largeur en fonction des besoins. La scie à rocher est faite d'un voile ultra-résistant à double entraînement central pour une durée de vie et une robustesse inégalées. Pour satisfaire aux différents besoins de largeur d'ouverture de tranchées, seuls les secteurs de roue doivent être interchangés. De même pour la chaîne Alligator, il suffit de changer les pavés de chaîne pour modifier la largeur d'ouverture.

Points Forts

• Cabine pressurisĂ©e hermĂ©tique Ă  la poussière.
• Plusieurs outils adaptables, scie Ă  rocher, chaĂ®ne ou SOC vibrant, sur le mĂŞme porteur, interchangeable en seulement 1 heure; le mĂŞme vĂ©hicule peut ainsi ĂŞtre utilisĂ© pour diffĂ©rents projets et diffĂ©rents types de chantiers.
• Grand rĂ©servoir d'huile pour supporter des tempĂ©ratures de chantier extrĂŞmes.
• Correcteur de dĂ©vers manuel pour permettre au chauffeur d'ajuster la verticalitĂ© de l'outil, et donc de la tranchĂ©e, en fonction du terrain.
• BĂ©nĂ©ficie de toute l'expĂ©rience UNAC pour lui permettre de passer au travers des roches les plus dures et les plus abrasives.

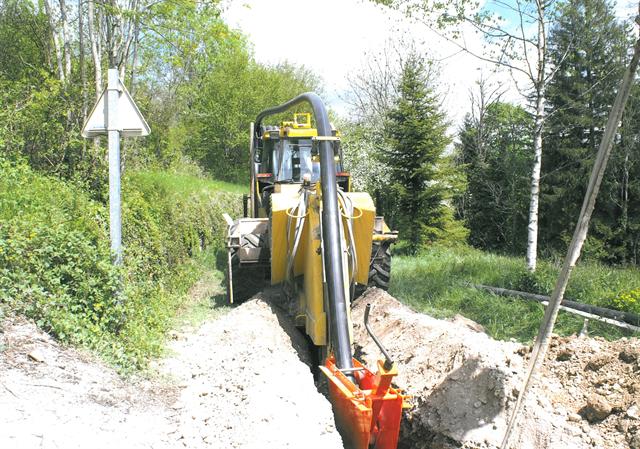

• DĂ©port latĂ©ral de l'outil allant jusqu'aux extrĂ©mitĂ©s du vĂ©hicule ou au delĂ  grâce Ă  l'option de double dĂ©port.
• Permet le dĂ©roulage de tourets très grand diamètre - 4,30m (voir photo en ).
• VĂ©hicule Ă  pneus permettant les dĂ©placements sur route, Ă©vitant ainsi l'utilisation systĂ©matique de porte-char.
• Porteur Ă  entraĂ®nement hydrostatique intĂ©gral qui assure des mouvements rĂ©guliers et prĂ©cis.
• Engin puissant 300ch avec une maitrise constante de l'effort d'avance du porteur et de l'effort d'entraĂ®nement de l'outil.
• Moteur Caterpillar de dernière gĂ©nĂ©ration, fiable, Ă©conome en carburant et peu polluant.
• Engin ultra-robuste, supportant les conditions extrĂŞmes d'utilisation et nĂ©cessitant peu d'entretien.
• Grand nombre d'options dĂ©veloppĂ©es pour rĂ©pondre aux spĂ©cificitĂ©s de chaque projet.

Données Techniques

Moteur

• Diesel CATERPILLAR Ă  aspiration Turbo
• Puissance 300 CV / 225 kw. RĂ©gime maximum 2200 tr/min

Transmission

• 4 roues motrices.
• BoĂ®te de transfert Ă  2 vitesses alimentĂ©e par un moteur hydraulique Ă  double cylindrĂ©e
• 4 vitesses sĂ©lectionnĂ©es :
• - De travail: 1ère de 0 Ă  0,5 km/h - 2nde de 0 Ă  2 km/h
• - De route: 1ère de 0 Ă  10 km/h - 2nde de 0 Ă  25 km/h

Châssis

• Structure porteuse Ă  longerons caissonnĂ©s. Ensemble mĂ©cano-soudĂ©.

Système hydraulique

• 8 pompes hydrauliques dont 2 Ă  dĂ©bit variable.
• RĂ©servoirs de 700 litres + circuit 100 litres.
• Refroidissement par 2 refroidisseurs hydrauliques.
• Correcteur de dĂ©vers.

Freins et ponts

• Freins de type ABS de sĂ©curitĂ©, Ă  disques.
• 1 pont autobloquant de sĂ©rie.
• Pont arrière et pont avant directeurs avec vĂ©rins de direction intĂ©grĂ©s.

Direction

• Direction hydraulique.
• 4 roues directrices indĂ©pendantes pour diminuer le rayon de braquage ou avancer en crabe. Option train de chenilles Ă  tuiles plates.

Cabine

• HomologuĂ©e CEMAGREF et APAVE.
• Cabine très spacieuse.
• InsonorisĂ©e, ventilation, chauffage, climatisation. Radio, mini frigo en option, siège suspendu, volant rĂ©glable en hauteur et inclinaison.

Capacité réservoir à combustible

• RĂ©servoir gasoil 220 litres.
• Autonomie moyenne: 12 heures

Dimensions

Poids

Roues et pneumatiques

• Monte standard : 600 x 60 x 30,5 gonflĂ©s Ă  l'eau Ă  l'avant. PossibilitĂ© de montage de pneus Ă©troits ou roues jumelĂ©es pour travaux spĂ©cifiques. Profils Ă  crampons type semi-forestier.
• Jantes renforcĂ©es avec protection de valve.

Entraînement de l'outil

• Entièrement hydraulique avec interface de raccords standards pour accouplement avec chaĂ®nes, scie ou soc. Circuit protĂ©gĂ© avec des soupapes.

Attelage outils

• Ensemble rigide Ă  glissière pour le dĂ©port latĂ©ral.

Outils trancheuses UNAC adaptables

• Scie Ă  rocher UNAC, chaĂ®ne UNAC, Soc vibrant UNAC

Ouverture de tranchée

• - de 60 mm Ă  400 avec la scie
• - de 150 mm Ă  800 mm avec la chaĂ®ne

Profondeur de tranchée

• - de 500 mm Ă  1400 mm avec la scie.
• - de 800 mm Ă  2500 mm avec la chaĂ®ne
• Soc vibrant standard 1400 mm de profondeur.

Evacuation des déblais

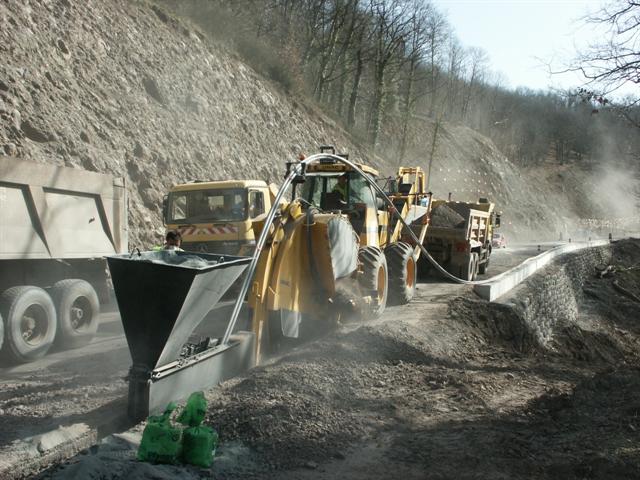

• Convoyeur d'Ă©vacuation latĂ©rale
• Option sauterelle pour chargement Ă  l'avant + tapis orientable
