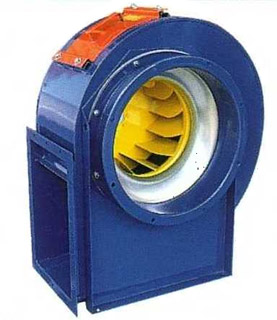

Ventilateurs centrifuges RL - haut rendement pour débits élevés et basses pressions

Ventilateurs centrifuges RL
DESCRIPTION :
Ventilateur à haut rendement, modèle RL.
DOMAINE D’UTILISATION :
- Débits élevés
- Basses pressions
TYPE D’AUBES :
- Inclinées (renversées)
APPLICATION :
- Aspiration d’air propre ou légèrement poussiéreux
- Applications diverses dans le domaine de l’industrie et du conditionnement d’air
TEMPÉRATURE DU FLUIDE :
- Jusqu’à 60°C en exécution standard.
- Pour températures supérieures, nous consulter.
CONSTRUCTION :
- Construction robuste en tôle peinte
- Turbine en acier équilibrée en statique et en dynamique
- Ventilateurs réalisés en 3 types (1-2-3) suivant leur vitesse de rotation
CARACTÉRISTIQUES DE FONCTIONNEMENT :
- Conditions de l’air en aspiration : T= 15°C, p= 760 mmHg
NIVEAU SONORE :
Les valeurs de bruit sont obtenues à travers des mesures effectuées aux quatre points cardinaux à une distance de 1,5 mètres du ventilateur. Sont exclus le moteur et la transmission. Lectures effectuées en champ libre avec ventilateur entubé suivant les normes UNI 7179-73P.
ORIENTATIONS :
Les appareils de cette série ont 16 orientations possibles :
- 8 horaires (RD)
- 8 anti-horaires (LG)
Elles sont toujours définies en regardant le ventilateur du côté de la transmission.
CONSTRUCTIONS SPÉCIALES :
- Version anti-étincelles : avec recouvrement de matériau non ferreux de parties pouvant être en contact avec la turbine.
- Version anti-corrosion : exécution avec peinture ou matériaux spéciaux (inox).
- Version haute température : arbre doté d’une turbine de refroidissement jusqu’à 300°C, exécutions spéciales sur demande pour températures jusqu’à 450°C.
MONTAGE À TRANSMISSION :
Nous consulter.
