Description

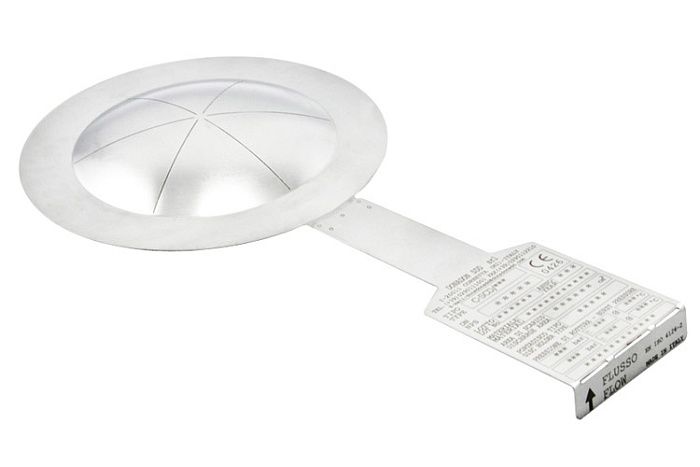

  • Le disque de rupture DonadonSDD type SCD obtenu grâce à la technologie NS Nanoscored est un disque avec section calibrée, de type micro-incisé en forme de quartiers, et caractérisé par la présence de 4, 6 ou plus incisions radiales.
  • Il permet une ouverture plus complète et une résistance majeure au détachement des pétales. Cela rend le disque de rupture DonadonSDD SCD particulièrement adapté aux fortes pressions d'éclatement. Il est adapté au service avec gaz et liquides, même dans des conditions de pressions cycliques et pulsées, sans que la sécurité ne soit menacée.
  • Le disque SCD répond à la surpression en millièmes de secondes. De plus, les disques SCD peuvent, dans de nombreux cas, être soumis à des conditions de vide absolu sans nécessiter de supports.

Caractéristiques principales :
  • Modèle : SCD
  • Matériaux disque : Inox 316 / Alloy 201 / Alloy 400 / Alloy 600 / Alloy C625 / Alloy C276 / Titane
  • Différents diamètres proposés : DN 1” (25) – DN 36” (900)
  • Plage de tarage : 2 barg (30 psig) -> 413 barg (6000 psig)
  • Tolérance : +/-5% -> +/-20%
  • Températures de service (TS) : -40°C / 265°C (plage étendue en option)
  • Support pour le vide / contre-pression : Disponible en option
  • Fragmentant : Non -> montage amont soupape de sécurité possible
  • Montage : Dans porte disque de la marque Type HI/A / HI/P / HI/F / HTC
  • Détecteur de rupture : Disponible en option
  • Certificat DESP : Disponible en option
  • Certificat ATEX : Disponible en option
  • Protection : Surpression et/ou dépression
  • Conditions d'exploitation : Statique / Cyclique / Pulsée
  • Phase de fluide compatible : Liquide / Gaz

Différents accessoires et finitions disponibles, n'hésitez pas à nous consulter.
