Aménagement de laboratoire

Un projet d'amĂ©nagement de laboratoire bien cadrĂ© produit des livrables prĂ©cis : programme fonctionnel, plan d'implantation, schĂ©ma de zonage, rĂ©servations techniques, dossier HSE et plan de circulation. Ces documents constituent la base de toute consultation d'un prestataire et permettent de vĂ©rifier la cohĂ©rence entre le besoin initial et les Ă©quipements et le mobilier retenus pour le laboratoire.

Avant de lancer la conception de laboratoire, plusieurs points doivent être validés :

• Flux et circulations : sĂ©paration des flux propres et contaminĂ©s, suppression des croisements dangereux, cohĂ©rence des dĂ©placements entre zones.
• CoactivitĂ© : compatibilitĂ© entre les activitĂ©s simultanĂ©es au sein d'une mĂŞme zone ou d'un mĂŞme niveau.
• Maintenance : accessibilitĂ© des Ă©quipements techniques, gaines, rĂ©seaux et dispositifs de sĂ©curitĂ© sans interrompre l'activitĂ©.
• ÉvolutivitĂ© : modularitĂ© des postes de travail pour absorber de futurs changements d'activitĂ© ou de volume.
• Respect des règles strictes applicables au secteur, notamment les rĂ©glementations locales et internationales en matière de sĂ©curitĂ© et d'hygiène.

Un aménagement de laboratoire bien conçu génère des gains mesurables sur la pharmaceutique, la chimie, l'agroalimentaire ou encore la biotechnologie :

• Optimisation de l'espace : chaque mètre carrĂ© est affectĂ© Ă  un usage prĂ©cis, avec des zones dimensionnĂ©es au plus juste pour Ă©viter encombrements et dĂ©placements inutiles.
• AmĂ©lioration de la productivitĂ© : la sĂ©paration des zones de prĂ©paration, d'analyse et de stockage rĂ©duit les allers-retours et fluidifie les protocoles de travail.
• ConformitĂ© aux normes : un agencement respectant les normes ISO, INRS et NF protège Ă  la fois les utilisateurs et la validitĂ© des rĂ©sultats produits.
• RĂ©duction des risques : la sĂ©paration des flux propres et contaminĂ©s, combinĂ©e Ă  un zonage rigoureux, rĂ©duit les risques d'accident, de contamination croisĂ©e et d'exposition aux produits dangereux.
• SĂ©curitĂ© renforcĂ©e : le dĂ©ploiement coordonnĂ© de sorbonnes, d'armoires de sĂ©curitĂ© de laboratoire et de systèmes de ventilation dimensionnĂ©s au bon endroit garantit la protection du personnel Ă  chaque poste.

La réussite de l'aménagement d'un laboratoire suit un enchaînement structuré de jalons : cadrage des besoins, conception (APS puis APD), consultation des entreprises, réalisation des travaux, puis réception avec remise du DOE. Chaque jalon produit des livrables (programme, plans d'implantation, plans d'exécution, procès-verbaux d'essais) qui conditionnent le passage à la phase suivante et la traçabilité réglementaire du projet.

L'audit de cadrage mobilise les utilisateurs, les équipes HSE et la maintenance pour documenter précisément les activités et les contraintes. Un atelier-type de 2 à 4 heures suffit pour collecter les éléments indispensables à la conception. Les livrables attendus à l'issue de cet audit sont :

• SchĂ©ma de flux : cartographie des dĂ©placements, des points de croisement Ă  risque et des circuits propres/contaminĂ©s.
• Matrice des risques : identification des activitĂ©s critiques, des produits dangereux et des niveaux de confinement requis.
• Liste des Ă©quipements critiques : inventaire des appareils dont l'implantation conditionne le zonage (sorbonnes, autoclaves, centrifugeuses, enceintes rĂ©frigĂ©rĂ©es).
• Points Ă  documenter : volumes et nature des consommables, filières d'Ă©limination des dĂ©chets, sources d'Ă©nergie requises (gaz, eau dĂ©minĂ©ralisĂ©e, vide, air comprimĂ©, Ă©lec secourue).
• Analyse des flux de travail : rĂ©duction des dĂ©placements inutiles, suppression des croisements dangereux et des inefficacitĂ©s entre postes partagĂ©s.

Le plan de zonage traduit le schéma de flux en affectations spatiales. Il doit répondre à la logique opérationnelle du laboratoire tout en intégrant les contraintes d'exploitation et de sécurité. Plusieurs scénarios courants structurent la réflexion :

• Flux linĂ©aire (ex. laboratoire d'analyses) : rĂ©ception des Ă©chantillons → prĂ©paration → analyse → rĂ©sultats → dĂ©chets, sans retour en arrière ni croisement.
• Zonage R&D : sĂ©paration entre zone propre (instrumentation sensible), zone de manipulation de produits dangereux (sorbonnes, PSM) et zone de prĂ©paration/stockage tampon.
• Laboratoire de production/contrĂ´le : sas d'entrĂ©e, zones propres et zones de manipulation clairement dĂ©limitĂ©es, avec gestion des flux entrants et sortants sur des circulations distinctes.

Points de vigilance à intégrer dès la planification :

• Croisements Ă  supprimer : flux de matières premières et flux de dĂ©chets ne doivent jamais se croiser dans les mĂŞmes couloirs.
• Sas et zones tampon : Ă  prĂ©voir entre zones Ă  niveaux de contamination diffĂ©rents pour Ă©viter les transferts de contamination.
• Stockage de proximitĂ© : positionner les armoires et consommables au plus près des postes pour limiter les dĂ©placements.
• CoactivitĂ© : vĂ©rifier la compatibilitĂ© des activitĂ©s menĂ©es simultanĂ©ment dans un mĂŞme espace (bruit, vibrations, incompatibilitĂ©s chimiques).
• AccessibilitĂ© PMR : largeurs de circulation (minimum 1,40 m entre postes), hauteurs de plan de travail ajustables, accès aux Ă©quipements et postes de secours respectant les normes d'accessibilitĂ© applicables.

Le mobilier conditionne autant la conception d'un laboratoire sur mesure que l'exploitabilité quotidienne des postes. Plusieurs critères d'arbitrage doivent guider le choix :

• CompatibilitĂ© chimique des surfaces : rĂ©sines Ă©poxy pour les usages acides et solvants, inox pour les environnements humides et corrosifs, stratifiĂ© compact pour les zones sèches Ă  faible risque chimique, cĂ©ramique pour les hautes tempĂ©ratures. Ă€ vĂ©rifier au regard de la liste des produits utilisĂ©s.
• RĂ©sistance thermique et aux chocs : Ă  valider selon les protocoles (autoclaves Ă  proximitĂ©, flammes nues, appareils chauffants).
• IntĂ©gration des rĂ©seaux : eau froide/chaude, gaz (air, azote, COâ‚‚, vide), Ă©lectricitĂ© (dont prises secourues), gaines d'aspiration. Ă€ rĂ©server dès la phase APS pour Ă©viter les reprises coĂ»teuses.
• ModularitĂ© et adaptabilitĂ© : paillasses ajustables, Ă©tagères reconfigurables, bancs rĂ©glables en hauteur pour rĂ©duire les troubles musculosquelettiques (TMS) et absorber les Ă©volutions d'activitĂ©.
• ConformitĂ© aux normes : le mobilier doit rĂ©pondre aux normes ISO et NF ; les sorbonnes doivent ĂŞtre conformes Ă  la norme EN 14175, les armoires de sĂ©curitĂ© Ă  la norme EN 14470.
• Maintenance : prĂ©fĂ©rer des finitions lisses sans joints apparents, facilement nettoyables, et vĂ©rifier l'accessibilitĂ© des Ă©quipements encastrĂ©s pour les interventions pĂ©riodiques.

Le respect des normes et de la réglementation s'articule autour de trois axes à contrôler à différentes étapes du projet d'agencement de laboratoire. Pour chaque axe, des preuves documentaires doivent être conservées (rapports de contrôle, fiches techniques, plans conformes à l'exécution) :

• Sorbonnes - EN 14175 : vĂ©rifier la vitesse frontale nominale Ă  l'ouverture de travail, les essais de confinement (SF6 ou traceur), les conditions d'implantation (distance aux fenĂŞtres, portes, flux d'air perturbateurs) et la pĂ©riodicitĂ© des contrĂ´les. Conserver les PV d'essais Ă  la rĂ©ception et programmer les recontrĂ´les annuels. Les sorbonnes de laboratoire doivent respecter la norme EN 14175 pour assurer un confinement efficace des produits chimiques volatils.
• Armoires de sĂ©curitĂ© - EN 14470 : identifier la classe requise selon les produits stockĂ©s (inflammables type 1 ou type 2), vĂ©rifier la ventilation forcĂ©e ou passive, les distances de sĂ©curitĂ© par rapport aux sources d'ignition et aux issues. Les armoires de sĂ©curitĂ© pour produits inflammables doivent rĂ©pondre Ă  la norme EN 14470.
• AccessibilitĂ© et rĂ©glementation sanitaire (INRS) : dans les laboratoires accueillant du public ou des travailleurs PMR, vĂ©rifier les largeurs de circulation, les hauteurs de plan de travail, les accès aux douches de sĂ©curitĂ© et rince-Ĺ“il. Sur le plan sanitaire, les prĂ©conisations INRS encadrent la gestion des produits chimiques, la signalĂ©tique de danger et les Ă©quipements de protection collective, Ă  documenter dans le dossier HSE du projet.

La phase de réception conditionne la mise en exploitation conforme du laboratoire. Elle doit être menée point par point avant toute activité, avec production des documents justificatifs. Les contrôles à exiger sont :

• ConformitĂ© aux plans : vĂ©rification des implantations, cotes, rĂ©servations et raccordements rĂ©seaux par rapport aux plans d'exĂ©cution validĂ©s.
• ContrĂ´les aĂ©rauliques : mesure des dĂ©bits d'extraction, Ă©quilibrage de la CTA, vĂ©rification des pressions diffĂ©rentielles entre zones (propre/sale) et essais de confinement sur les sorbonnes et PSM.
• Essais des Ă©quipements critiques : mise en service documentĂ©e des sorbonnes, armoires ventilĂ©es, enceintes rĂ©frigĂ©rĂ©es et systèmes d'alerte (dĂ©tection gaz, alarme dĂ©faut ventilation).
• DOE (dossier des ouvrages exĂ©cutĂ©s) : plans conformes Ă  l'exĂ©cution (as-built), notices d'exploitation et de maintenance, PV d'essais, certificats de conformitĂ©, schĂ©mas des rĂ©seaux, consignes de sĂ©curitĂ©.
• Requalifications pĂ©riodiques : programmer dès la rĂ©ception les Ă©chĂ©ances de recontrĂ´le (sorbonnes, armoires, systèmes de ventilation) pour maintenir la conformitĂ© dans la durĂ©e.

Pour un amĂ©nagement de laboratoire clĂ© en main, le type d'intervenant Ă  mobiliser dĂ©pend du pĂ©rimètre du projet. Quatre profils couvrent l'essentiel des besoins :

• IntĂ©grateur/ensemblier laboratoire : pilote l'ensemble du projet (conception, approvisionnement, coordination chantier, mise en service), interlocuteur unique, recommandĂ© pour les projets complexes ou multi-corps d'Ă©tat.
• Fabricant de mobilier de laboratoire : conçoit et livre paillasses, sorbonnes, armoires sur mesure ; Ă  mobiliser en maĂ®trise d'Ĺ“uvre partielle si les travaux TCE sont gĂ©rĂ©s sĂ©parĂ©ment.
• Bureau d'Ă©tudes techniques (BET) : intervient sur les fluides, la ventilation et les rĂ©seaux spĂ©ciaux ; indispensable pour les projets avec exigences CVC/aĂ©rauliques fortes.
• Installateur CVC spĂ©cialisĂ© laboratoire : rĂ©alise les travaux de ventilation, d'extraction et de traitement d'air ; Ă  coordonner impĂ©rativement avec le concepteur mobilier pour les raccordements sorbonnes/hottes.

Critères de sélection à intégrer dans la consultation :

• RĂ©fĂ©rences vĂ©rifiables dans le secteur (pharma, chimie, agroalimentaire, recherche).
• MaĂ®trise documentĂ©e des normes EN 14175, EN 14470 et des exigences INRS applicables.
• CapacitĂ© Ă  produire les livrables attendus : programme, plans d'exĂ©cution, DOE complet.
• SAV et maintenance post-installation avec engagements contractuels.
• Gestion de la coactivitĂ© chantier et planning de rĂ©alisation compatible avec l'activitĂ©.

Pour la consultation : exiger une visite de site préalable, un cahier des charges technique partagé et une réponse incluant planning, organisation chantier et liste des sous-traitants.

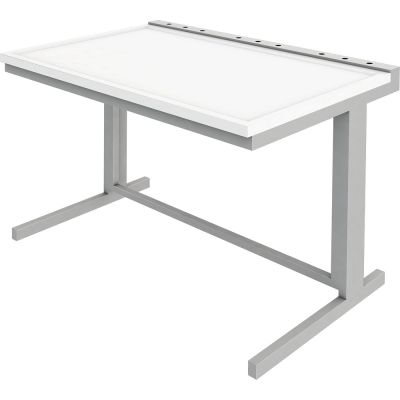

Les paillasses et plans de travail constituent l'épine dorsale de l'agencement de laboratoire. Le choix de la surface de travail engage la conformité, la durabilité et la sécurité du poste sur toute sa durée de vie. Cinq critères structurent l'arbitrage :

• RĂ©sistance chimique : rĂ©sine Ă©poxy pour les acides forts et solvants organiques ; inox 316L pour les environnements humides et corrosifs ; stratifiĂ© compact pour les zones sèches Ă  risque chimique limitĂ© ; cĂ©ramique pour les zones exposĂ©es Ă  des tempĂ©ratures Ă©levĂ©es. Ă€ vĂ©rifier systĂ©matiquement contre la liste des produits utilisĂ©s au poste.
• RĂ©sistance thermique et aux chocs : valider selon les appareils Ă  proximitĂ© (plaques chauffantes, becs Bunsen, autoclaves) et les protocoles en vigueur.
• HumiditĂ© et nettoyabilitĂ© : privilĂ©gier des surfaces sans joint apparent, avec relevĂ©s Ă©tanches aux raccords mur/paillasse, pour faciliter les opĂ©rations de dĂ©contamination.
• IntĂ©gration des rĂ©seaux : eau froide/chaude, gaz (air, azote, vide), Ă©lectricitĂ© (dont circuits secours), gaines d'aspiration. Les rĂ©servations doivent ĂŞtre dĂ©finies dès l'APS pour Ă©viter des reprises en cours de chantier.
• Charges et Ă©volutivitĂ© : vĂ©rifier la charge admissible par mètre linĂ©aire selon les Ă©quipements posĂ©s, et prĂ©voir une modularitĂ© permettant d'intĂ©grer ultĂ©rieurement de nouveaux appareils.

Trois erreurs fréquentes à éviter : sous-estimer les besoins en réseaux lors de la conception (source principale de reprises coûteuses), négliger l'accessibilité pour la maintenance des équipements encastrés, et choisir un matériau de surface sans vérification de compatibilité chimique avec les produits réellement utilisés au poste.

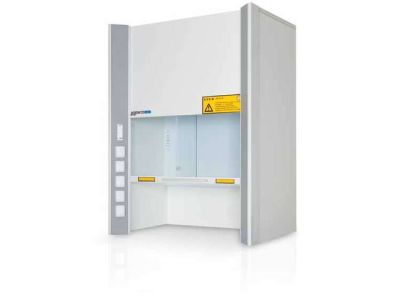

Les sorbonnes et hottes aspirantes constituent des équipements de protection collective critiques dont l'efficacité dépend directement de leur implantation, de leur raccordement aéraulique et du maintien de leurs performances dans le temps. Leur installation doit respecter les normes EN 14175. Points à vérifier et à documenter :

• Implantation : positionner la sorbonne Ă  l'Ă©cart des courants d'air perturbateurs (fenĂŞtres, portes, diffuseurs de soufflage, allĂ©es de circulation). Une distance minimale de 1 m par rapport aux ouvertures et aux passages frĂ©quents est gĂ©nĂ©ralement recommandĂ©e.
• AĂ©raulique et extraction : vĂ©rifier avec le BET ou l'installateur CVC le dĂ©bit d'extraction requis (en mÂł/h), l'Ă©quilibrage du rĂ©seau, la compensation d'air neuf et la cohĂ©rence avec le bilan aĂ©raulique global du local.
• Vitesse frontale : contrĂ´ler la vitesse frontale nominale Ă  l'ouverture de travail selon les exigences EN 14175 (gĂ©nĂ©ralement entre 0,4 et 0,5 m/s) ; ce contrĂ´le doit ĂŞtre rĂ©alisĂ© Ă  la rĂ©ception et pĂ©riodiquement en exploitation.
• ContrĂ´les et maintenance : programmer les contrĂ´les pĂ©riodiques (au minimum annuels), tenir Ă  jour les PV d'essais de confinement et les comptes rendus de maintenance. VĂ©rifier l'Ă©tat des joints de vitre, des mĂ©canismes de façade et du système d'alarme de dĂ©bit.
• Documentation : conserver Ă  la rĂ©ception les fiches techniques, les certificats de conformitĂ© EN 14175, les PV d'essais de confinement et les consignes d'utilisation et de maintenance.

Le choix et l'implantation des armoires de sécurité conditionnent la maîtrise des risques liés aux produits chimiques sur l'ensemble du laboratoire. Les armoires de sécurité doivent répondre aux normes EN 14470. Pour sécuriser la configuration de stockage, les points suivants sont à traiter :

• SĂ©paration des familles chimiques : ne jamais stocker ensemble inflammables, comburants, acides et bases. PrĂ©voir une armoire par famille ou des compartiments Ă©tanches si les volumes sont limitĂ©s. Ă€ vĂ©rifier au regard de la rĂ©glementation ATEX et des FDS des produits.
• Classe de l'armoire selon EN 14470 : type 1 (rĂ©sistance au feu 90 min) pour les inflammables en grande quantitĂ© ; type 2 (30 min) pour les volumes plus faibles. Le choix se fait au regard de l'inventaire des produits et des seuils rĂ©glementaires.
• Ventilation : prĂ©voir une ventilation forcĂ©e pour les armoires contenant des produits volatils, avec raccordement au rĂ©seau d'extraction du local. VĂ©rifier la compatibilitĂ© des matĂ©riaux internes avec les produits stockĂ©s.
• Implantation : Ă©loigner les armoires des sources d'ignition (appareils chauffants, tableaux Ă©lectriques), des issues de secours et des zones de travail Ă  risque. Respecter les distances minimales prĂ©conisĂ©es dans les FDS et les rĂ©fĂ©rentiels INRS.
• SignalĂ©tique et gestion des incompatibilitĂ©s : apposer une signalĂ©tique de danger conforme sur chaque armoire et maintenir un registre des produits stockĂ©s pour dĂ©tecter les incompatibilitĂ©s lors des rĂ©approvisionnements.
• CapacitĂ© et volume : dimensionner au plus juste (Ă©viter la surcharge) et prĂ©voir une zone tampon pour les livraisons avant rangement dĂ©finitif.

Les zones techniques structurent l'infrastructure indispensable à l'exploitation du laboratoire. Chaque poste technique doit être dimensionné et positionné dès la phase APS pour éviter les conflits entre corps d'état et les reprises en cours de chantier. Les principaux postes à traiter sont :

• Ventilation et CTA : dimensionner les dĂ©bits d'extraction et de soufflage selon le bilan aĂ©raulique global (sorbonnes, PSM, locaux Ă  risque, salles propres). VĂ©rifier l'Ă©quilibrage du rĂ©seau, la gestion des pressions diffĂ©rentielles et l'emplacement de la centrale de traitement d'air (CTA) pour permettre un accès maintenance sans interrompre l'activitĂ©.
• Gestion du froid : prĂ©voir les alimentations Ă©lectriques et les dĂ©gagements thermiques des chambres froides et rĂ©frigĂ©rateurs de laboratoire. VĂ©rifier la compatibilitĂ© des groupes froid avec les contraintes de bruit et de vibration dans les espaces adjacents.
• DĂ©chets et effluents : rĂ©server des zones de collecte distinctes par type (dĂ©chets chimiques, biologiques, perçants, DASRI) conformĂ©ment aux filières rĂ©glementaires. PrĂ©voir les bacs de rĂ©tention, les consignes d'Ă©tiquetage et les circuits d'Ă©vacuation sans croisement avec les flux propres.
• RĂ©seaux spĂ©ciaux : valider dès l'APS les tracĂ©s des rĂ©seaux gaz (azote, COâ‚‚, air comprimĂ©, vide), eau dĂ©minĂ©ralisĂ©e, Ă©lec secourue (onduleurs, groupes Ă©lectrogènes), et en dĂ©finir les points de livraison aux postes de travail.
• Maintenance et accessibilitĂ© technique : rĂ©server des trappes et des zones dĂ©gagĂ©es pour l'accès aux gaines, vannes de coupure, tableaux Ă©lectriques et Ă©quipements de sĂ©curitĂ© (dĂ©tection gaz, sprinklers) sans interrompre les activitĂ©s du laboratoire.
