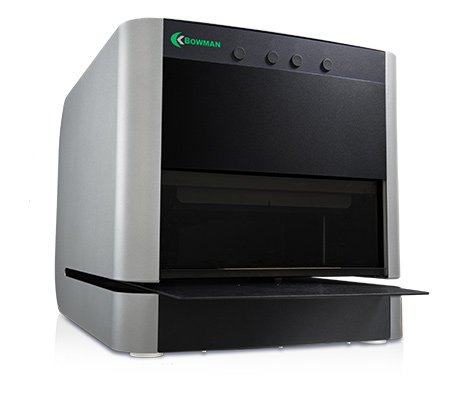

Analyseur XRF de paillasse à optique poly-capillaire pour micro-analyse - Série O

Cela est rendu possible grâce à un système optique de focalisation par poly-capillaire, qui remplace l’assemblage de collimateur utilisé dans les systèmes standard de Bowman. Ces optiques concentrent les rayons X émis par la fenêtre de sortie du tube en un spot très précis (80 μm FWHM), tout en conservant pratiquement 100 % du flux du tube. Contrairement aux systèmes à collimateur, qui atténuent une grande partie des rayons X ne passant pas par de petites ouvertures, le système optique poly-capillaire dirige presque l’intégralité du faisceau vers l’échantillon. Résultat : une sensibilité nettement accrue pour l’analyse de composants très petits ou de revêtements fins. Des temps de test plus courts permettent également une meilleure répétabilité par rapport aux collimateurs de taille équivalente.

La configuration standard comprend des optiques de 80 μm ainsi qu’un détecteur SDD haute résolution capable de traiter des taux de comptage élevés. Le système est également équipé d’une caméra à fort grossissement, offrant un zoom vidéo 55x et un zoom numérique 7x — supérieur à des modèles comme la série P. Une platine échantillon XY programmable est incluse de série. En raison de la courte distance focale des optiques, les échantillons utilisés avec la série O doivent être plats.

Spécifications

• Excitation par rayons X : 50 W avec cible en tungstène et optique capillaire @80 μm FWHM à 17 KeV
• Détecteur : Détecteur à dérive de silicium à grande fenêtre avec une résolution de 190 eV ou meilleure
• Nombre de couches
• d’analyse et d’éléments : 5 couches (4 couches + base) et 10 éléments par couche, avec analyse de composition jusqu’à 30 éléments simultanément
• Filtres/Collimateurs : 4 filtres primaires
• Profondeur focale de sortie : Fixée à 0,1″ (2,54 mm)
• Traitement numérique des impulsions : Analyseur multicanal numérique 4096 CH avec temps de mise en forme flexible. Traitement automatique du signal, incluant la correction du temps mort et des pics d’échappement
• Ordinateur : Processeur Intel CORE i5 9e génération, disque dur SSD, 16 Go de RAM, équivalent à Microsoft Windows 11 Professionnel 64 bits
• Optique de la caméra : CMOS 1/4″ (6 mm) – résolution VGA 1280×720
• Grossissement vidéo : 55X micro avec zoom numérique 7X
• Alimentation : 150 W, 100–240 volts, plage de fréquence de 47 Hz à 63 Hz
• Environnement de travail : De 20 °C (68 °F) à 25 °C (77 °F), jusqu’à 98 % HR sans condensation
• Poids : 52–70 kg
• Platine XY programmable : Taille de la table : 330 mm (13″) x 381 mm (15″) | Course : 127 mm (5″) x 152 mm (6″)
• Disponible avec options de platines étendues ou chambre fermée
• Dimensions internes : Hauteur : 140 mm (5,5″), Largeur : 305 mm (12″), Profondeur : 330 mm (13″)
• Dimensions externes : Hauteur : 457 mm (18″), Largeur : 457 mm (18″), Profondeur : 610 mm (24″)
