Appareil photo de laboratoire
2 produits trouvésConnectés à un microscope via une monture C ou un tube oculaire, les appareils photo de laboratoire permettent de capturer, documenter et partager des images d'échantillons dans les centres de recherche, les laboratoires d'analyse, les environnements de contrôle qualité et les établissements d'enseignement. Ces solutions couvrent des usages allant de la documentation simple à la mesure calibrée, avec des interfaces adaptées à chaque workflow (USB, HDMI, WiFi).

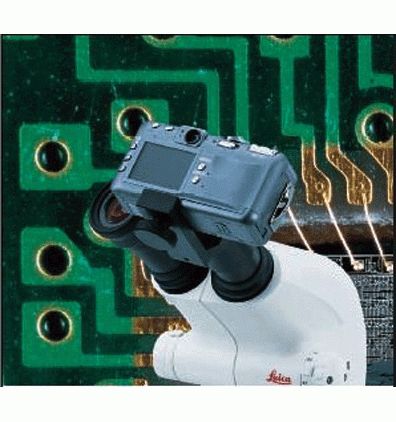

Appareil photo numérique pour microscope - Leica Microsystems - haute résolution 4 Mpixels - pilotable via USB sur PC ou Mac
Vendu par : Leica Microsystèmes
Demander un devis
Leica Microsystems propose un appareil photo numérique couleur de haute résolution 4 Mpixels, pouvant s'adapter sur : - Nos microscopes - Nos stéréo - microscopes, sur un oculaire ou une ...
Ă€ quoi servent les appareils photo de laboratoire ?
Un appareil photo de laboratoire raccordé à un microscope ouvre plusieurs possibilités opérationnelles concrètes pour les équipes de terrain :
- Documentation et archivage : enregistrement d'images d'échantillons pour les dossiers, les rapports et la traçabilité qualité.
- Observation collective : affichage en direct sur un écran pour plusieurs utilisateurs simultanément, utile en formation ou en réunion technique.
- Mesure et comptage : couplé à un logiciel dédié, le système permet de réaliser des mesures calibrées (distances, surfaces, périmètres) directement sur l'image.
- Contrôle qualité : inspection de composants, pièces, matériaux ou préparations biologiques avec enregistrement des résultats.
- Partage et communication : transfert d'images annotées vers d'autres postes, vers un réseau ou via liaison WiFi selon les modèles.
Combien coûte un appareil photo de laboratoire ?
Estimation de prix
Entre 500 et 2 500 €
Le prix d’un appareil photo de laboratoire varie entre 500 et 2 500 € en fonction de plusieurs facteurs : l'interface (une caméra USB 2.0 d'entrée de gamme est nettement moins coûteuse qu'un modèle HDMI 4K ou qu'une caméra USB 3.0 à grand capteur), la résolution du capteur (de 1 à 20 mégapixels selon les gammes), la présence d'un logiciel de mesure intégré et la nécessité d'accessoires optiques (adaptateurs, réducteur 0,5×). Les modèles dotés d'une résolution élevée, d'une sortie 4K ou de fonctions de mesure avancées sont les plus chers.
Comment choisir un appareil photo de laboratoire ?
Le choix des appareils photo de laboratoire repose sur plusieurs critères techniques directement liés au workflow et aux besoins d'imagerie :
- Résolution et taille de capteur : la résolution s'exprime en pixel (mégapixels) et conditionne le niveau de détail de l'image. La taille du capteur (1/3", 1/2", 2/3", 1") influence le champ couvert et la sensibilité lumineuse. Plus la résolution est élevée, plus l'image obtenue est nette et exploitable pour la mesure.
- Cadence (FPS) : pour les observations en live ou les échantillons mobiles, une cadence élevée (30 à 60 fps) assure une visualisation fluide.
- Couleur ou monochrome : les caméras couleur conviennent à la documentation d'échantillons colorés ; les caméras monochromes offrent une meilleure sensibilité lumineuse, notamment en fluorescence.
- Interface et workflow : USB (connexion PC + logiciel), HDMI (affichage direct sans PC), WiFi ou LAN (partage réseau). Chaque interface répond à des contraintes d'installation différentes.
- Logiciel inclus : la présence d'un logiciel de capture, de mesure et d'archivage est déterminante pour les laboratoires qui souhaitent exploiter les images au-delà de la simple visualisation.
- Stockage : certains modèles HDMI ou hybrides intègrent un slot carte SD (jusqu'à 32 ou 64 Go selon les modèles) pour un enregistrement autonome.
Compatibilité avec le microscope (oculaire, trinoculaire, adaptateurs)
La compatibilité mécanique constitue le premier point à vérifier avant tout achat. Plusieurs configurations existent selon le microscope disponible :
- Tube oculaire 23,2 mm : diamètre le plus courant sur les microscopes classiques. La caméra se monte à l'aide d'un adaptateur 23,2 mm vers monture C. Des bagues de conversion permettent également d'adapter des tubes à 30 mm, 30,5 mm ou 31,7 mm.
- Monture C (C-mount) : standard de référence pour les caméras de microscopie, disponible sur la majorité des ports trinoculaires. Cette monture assure une connexion directe entre le corps optique et le capteur de la caméra.
- Port trinoculaire : sur les microscopes trinoculaires, le troisième tube est spécifiquement prévu pour une caméra, sans retirer les oculaires d'observation.
USB, HDMI, WiFi
- USB (2.0 ou 3.0) — avec PC et logiciel : la caméra de laboratoire se connecte directement à un ordinateur et transmet l'image via un logiciel d'acquisition. L'USB 3.0 offre un débit nettement supérieur à l'USB 2.0, ce qui permet de travailler à des résolutions élevées sans perte de cadence. Ce mode donne accès aux fonctions les plus complètes : mesure calibrée, focus stacking, archivage structuré et génération de rapports. Un PC sous Windows (et parfois Mac/Linux selon le fabricant) ainsi qu'un pilote sont requis.
- HDMI — sans PC, affichage direct : la caméra se connecte à un écran, un moniteur ou un projecteur via câble HDMI et fonctionne de manière autonome. Le pilotage s'effectue via un menu à l'écran (OSD) contrôlé par souris USB. Les modèles récents proposent une sortie Full HD à 60 fps, voire 4K à 60 fps, avec possibilité d'enregistrement sur carte SD. Certains modèles ne permettent pas de connexion PC directe : si ce besoin existe, un boîtier de capture HDMI vers USB est nécessaire.
- WiFi / LAN — mobilité et partage réseau : le WiFi facilite le partage d'images en temps réel vers plusieurs postes ou tablettes. La cadence est cependant limitée (souvent 25 fps maximum selon les modèles), ce qui peut restreindre l'usage en live. Le LAN (réseau filaire) offre un débit plus stable pour un usage multi-postes sans dépendance au réseau sans fil.
Logiciels, mesure et calibration
Le logiciel associé à la caméra conditionne directement l'exploitabilité des images. Voici les points à vérifier avant tout achat :
- Logiciel fourni ou non : certaines caméras sont livrées avec un logiciel de capture basique ; d'autres intègrent des suites complètes (mesure, annotation, rapports). Vérifier la compatibilité OS (Windows uniquement ou multi-plateforme).
- Fonctions de mesure et de comptage : le logiciel doit permettre de réaliser des mesures de distances, surfaces et périmètres sur l'image. Ces mesures ne sont exploitables qu'après étalonnage.
- Calibration (étalonnage) : l'étalonnage s'effectue à l'aide d'une lame micrométrique placée sous l'objectif. Chaque grossissement nécessite son propre étalonnage. Sur certains modèles, les données d'étalonnage sont stockées en mémoire et restent disponibles après extinction de l'appareil.
- Fonctions avancées : le focus stacking (empilement de mises au point) produit une image nette sur l'ensemble de la profondeur de l'échantillon. L'assemblage de champs (stitching) permet de couvrir une zone plus grande que le champ de l'objectif. Ces fonctions sont généralement réservées aux solutions PC haut de gamme.
- Archivage et export : vérifier les formats d'export acceptés (JPEG, TIFF, formats tableur pour les mesures) et les modes de stockage disponibles (PC, réseau LAN, carte SD, clé USB selon le modèle).
