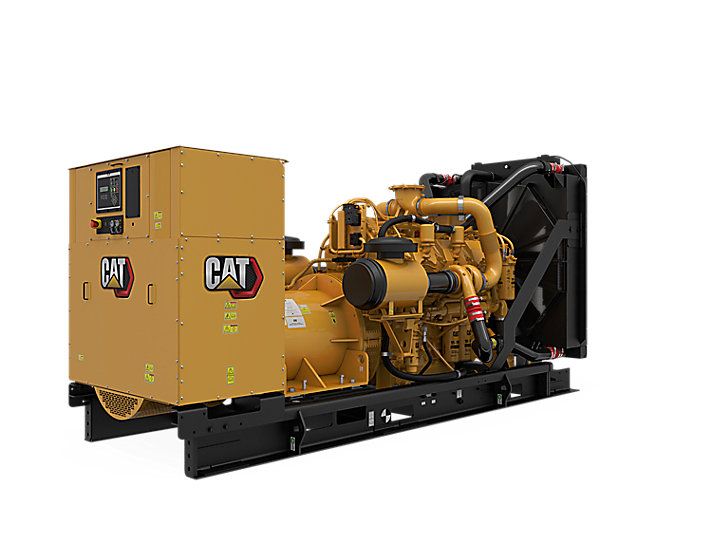

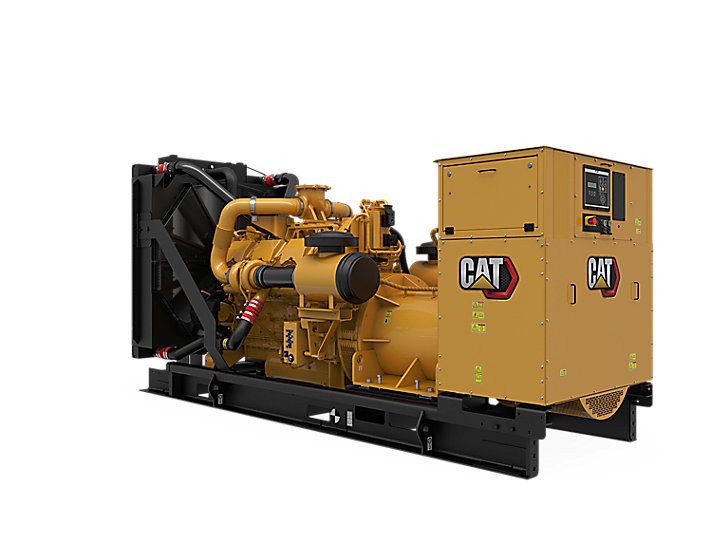

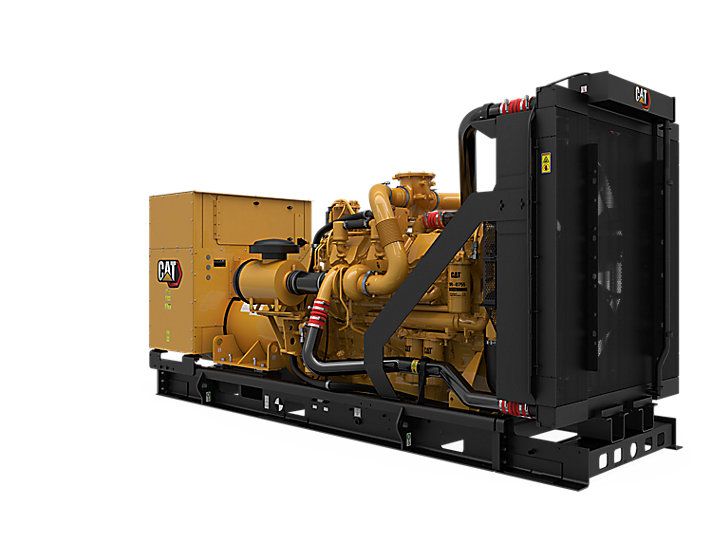

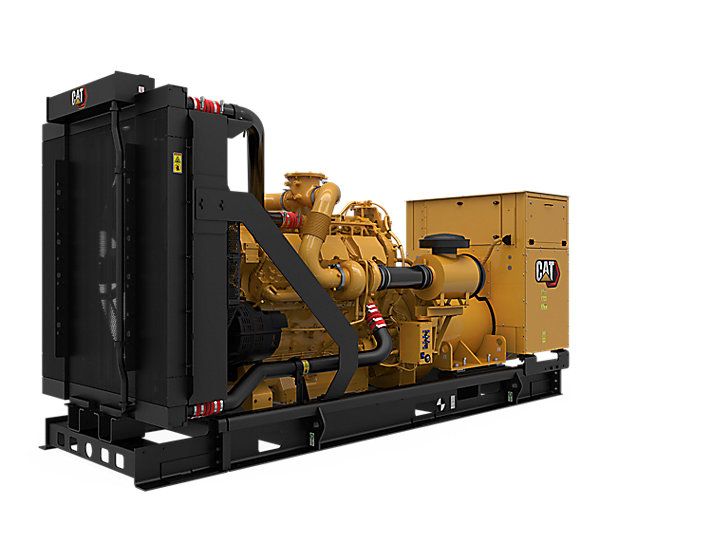

C27 (60 hz) groupes électrogènes industriel diesel - caterpillar - caracteristique nominale min max 680 à 800 kw

Les groupes électrogènes diesel C27 sont conçus pour répondre à vos applications critiques, de secours et principales. Produisant une puissance fiable de 635 à 800 ekW à 60 Hz, chaque groupe électrogène a été conçu pour être conforme aux exigences en matière de réponse transitoire de la norme ISO 8528-5 et accepte une charge nominale de 100 % en une seule étape. Le C27 est un système certifié à consommation de carburant limitée et bénéficie d'un certificat EPA pour les applications d'urgence fixes (Tier 2).
SPÉCIFICATIONS DE GROUPE ÉLECTROGÈNE
Caractéristique nominale minimale 635 ekW
Caractéristique nominale maximale 800 ekW
Stratégie antipollution/d'économie de carburant Faible consommation de carburant, équivalentes aux normes Tier 2 pour les moteurs non routiers
Tension 208 à 600 V
Fréquence 60 Hz
Vitesse 1 800 tr/min
Durée de conduction Applications de secours, principales
SPÉCIFICATIONS DU MOTEUR
Modèle de moteur C27 ATAAC, V-12, diesel refroidi par eau à quatre temps Alésage 137.2 mm
Course 152.4 mm
Cylindrée 27.03 l
Taux de compression 16.1:1
Aspiration TA Circuit de carburant MEUI
Type de régulateur Adem™ A4
DIMENSIONS DE GROUPE ÉLECTROGÈNE
Longueur maximale 4674 mm
Largeur maximale 1723 mm
Hauteur maximale 2162 mm
ADMISSION D'AIR

• Filtre à air ; élément simple de type cartouche avec indicateur d'entretien

PANNEAU DE CONTRÔLE

• EMCP 4.2B
• Indicateurs numériques
• Témoins d'avertissement/d'arrêt
• Fonctions de relais de protection programmables
• Communications
• Caractéristiques :

CIRCUIT DE REFROIDISSEMENT

• Capteur de niveau de liquide de refroidissement
• Canalisation de vidange du liquide de refroidissement avec extrémité du robinet sur le bord de la base
• ATAAC
• Liquide de refroidissement longue durée Caterpillar
• Radiateur dimensionné pour 50 °C
• Protections du ventilateur et de la courroie de transmission

CIRCUIT D'ÉCHAPPEMENT

• Sortie à bride ronde de diamètre intérieur de 203 mm (8 in)
• Collecteur d'échappement - à sec

CIRCUIT DE CARBURANT

• Filtre à carburant primaire avec séparateur d'eau intégré
• Pompe électrique d'amorçage de carburant
• Refroidisseur de carburant
• Canalisations de carburant flexibles : installées
• Filtre à carburant secondaire

ALTERNATEURS ET ÉQUIPEMENTS

• Le régulateur de tension intégré (IVR) inclut
• Pour les configurations EPA pour les applications d'urgence fixes (niveaux d'émissions EPA Tier 2) :
• Connexions de barre omnibus :
• Aimant permanent SR5 (EP)
• Pour configurations à faibles BSFC :

SYSTÈME DE LUBRIFICATION

• Carter d'huile à volume standard : 68 l
• Huile de graissage
• Canalisations et vanne de vidange d'huile
• Pompe de graissage à engrenage
• Filtre à huile, goulotte de remplissage et jauge baïonnette
• Évacuation des fumées : ventilation de carter acheminée vers l'avant du groupe
• Refroidisseur d'huile de lubrification intégré

MONTAGE

• Silentblocs antivibrations en caoutchouc - livrés démontés
• Glissières : montage moteur / alternateur / radiateur

CIRCUIT DE DÉMARRAGE ET DE CHARGE

• Démarreur électrique 24 volts
• Batterie, rehausse et câbles, livrés démontés
• Coupe-batterie
• Alternateur de charge 45 A

NORMAL

• Peinture : Caterpillar Yellow avec glissières et radiateur noir brillant
• Rotation standard SAE
• Entretien par le côté droit
• Volant et carter de volant - SAE n° 00 et SAE n° 18

CIRCUIT D'ADMISSION D'AIR

• Filtres à air standard
• Filtres à air à usage intensif
• Filtres à air à deux éléments

CIRCUIT DE DÉMARRAGE/CHARGE

• Chargeurs de batterie 20 A avec enceinte
• Chargeurs de batterie 10 A
• Groupes de batteries 24 V, sèches
• Démarreur pneumatique avec commande et silencieux
• Résistances de chauffage
• Démarreurs électriques 24 V : à usage intensif
• Réchauffeurs d'eau des chemises

DISJONCTEURS

• Disjoncteurs 400, 800, 1 200, 1 600, 2 000, 2 500 et 3 000 A, 3 pôles, 100 % UL nominal
• Disjoncteurs 2 000 A, 3 pôles, nominaux, conformes à la norme IEC
• Disjoncteurs 800 A, 4 pôles, nominaux, conformes à la norme IEC

PANNEAUX DE COMMANDE

• Déflecteur de câble - monté sur le dessous
• Déflecteur de câble - monté sur le dessus
• EMCP 4.3, EMCP4.4
• Boîtier de sortie latéral
• Modules de coffret de surveillance à distance
• Options de boîtier auxiliaire
• Kit de montage de faisceau de panneau à distance
• Bornes de disjoncteur monté à distance
• Surveillance Modbus des ensembles locaux
• Module DIO à distance
• Solution télématique Cat Connect
• Module de répartition des charges
• Couvercle de panneau antivandalisme
• Module DIO monté
• Faisceau à montage à distance
• Modules de coffret de surveillance

CIRCUIT DE REFROIDISSEMENT

• Bride de conduite de radiateur
• Radiateur à température ambiante élevée
• Liquide de refroidissement longue durée
• Radiateur certifié
• Radiateur standard

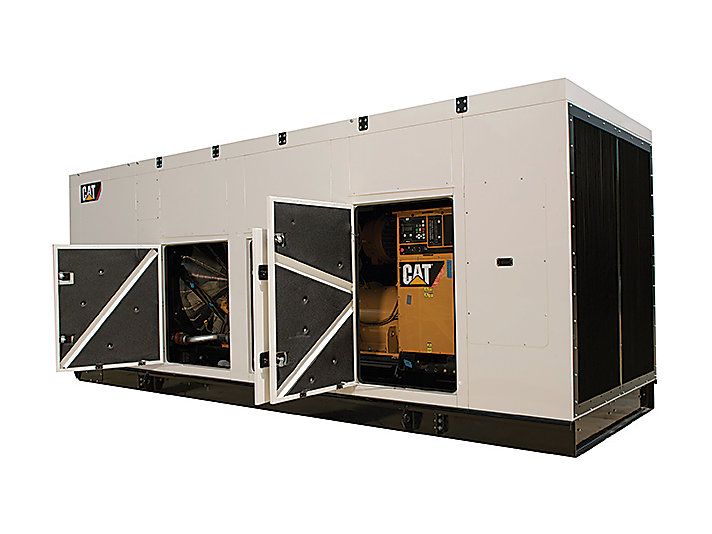

ENCEINTES

• Grilles d'enceinte
• Enceinte avec base ou réservoir de carburant relevable
• Support de panneau
• Panneau de distribution CA, éclairages et prise
• Éclairage de l'enceinte
• Couleurs d'enceinte
• Enceinte insonorisée spéciale
• Options de réservoir de carburant avec enceinte
• Pack temps froid

CIRCUIT D'ÉCHAPPEMENT

• Silencieux
• Coudes
• Brides
• Kit d'échappement mural
• Raccords souples
• Système d'écran et de protection

ALTERNATEUR ET ÉQUIPEMENTS

• Alternateurs standard 60 Hz
• Alternateurs haut de gamme 60 Hz

SYSTÈME DE LUBRIFICATION

• Pompes de prélubrification
• Régulateur de niveau d'huile

MONTAGE

• Type de support de montage
• Isolateurs de vibrations IBC
• Isolateurs de type rondelle à faible rendement
• Isolateurs de vibrations de type ressort

CONNEXIONS D'ALIMENTATION

• Barre omnibus du montant central
• Entrée de câble - droite/gauche/arrière
• Connexion de masse neutre
• Connexions d'alimentation : droite/gauche/arrière

TESTS / RAPPORTS SPÉCIAUX

• Rapport d'analyse de vibrations de torsion
• Rapport d'essai de l'alternateur
• Certifications antisismiques IBC
• Certifications antisismiques OSHPD
• Rapport d'essai PGS à un facteur de puissance de 1,0
• Rapport d'essai PGS à un facteur de puissance de 0,8
• Certification de l'essai CSA spécial
• Test de moteur standard

NORMAL

• Inspections diverses
• Emblème US AID
• Peinture spéciale
• Inspection SGS
