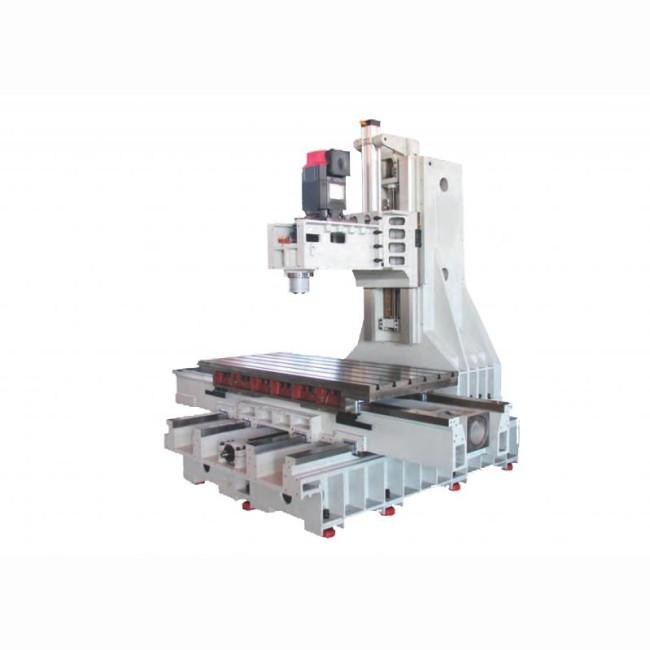

Centre d'usinage vertical 3 axes MICROCUT - VMC
Description
MICROCUT - VMC
Neuf Sur commande
Caractéristiques techniques
COURSES .
BROCHE .
DEPLACEMENTS DES AXES .
GLISSIERES .
PUISSANCE MOTEUR .
CHANGEUR OUTILS .
PRECISION .
ARROSAGE LUBRIFICATION STD .
ARROSAGE LUBRIFICATION au Centre
PNEUMATIQUE .
DIMENSIONS .
PUISSANCE INSTALLEE .
- Désignation : VMC
- Référence DMO :
- Marque : MICROCUT
Neuf Sur commande
Caractéristiques techniques

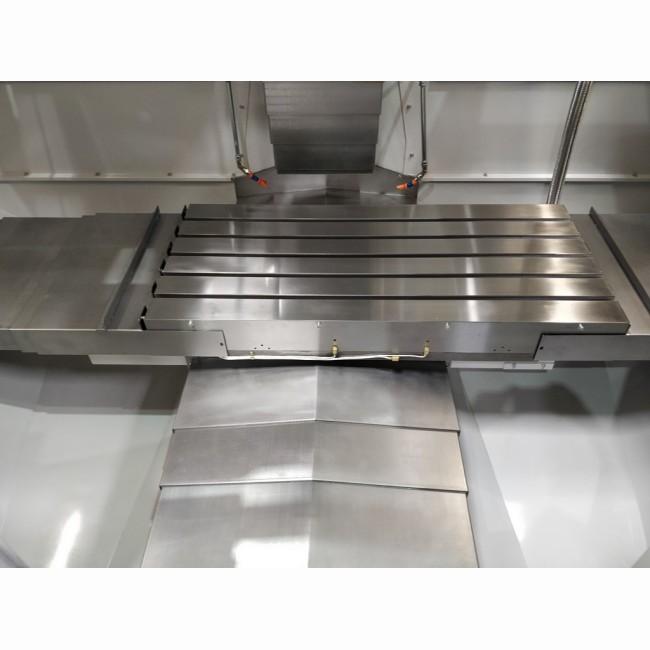

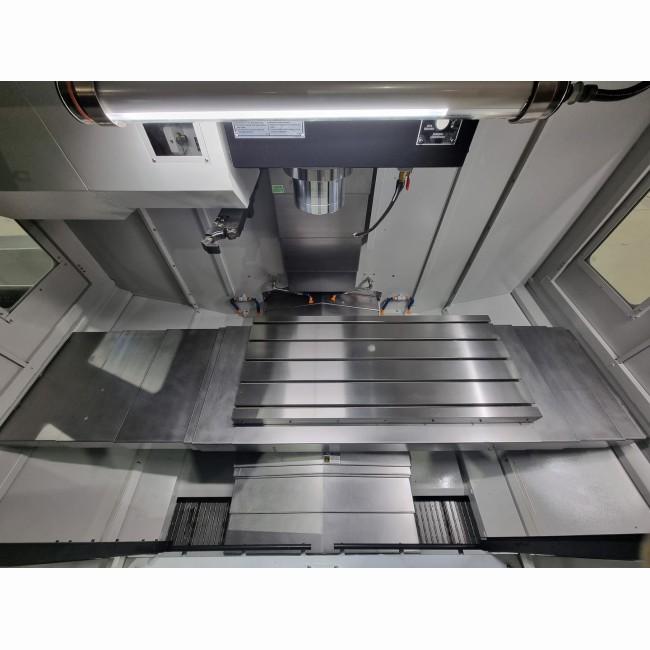

TABLE (mm) .
- Hauteur de travail (mm) 880 880 880 880 1000 1000
- Dimension de la table (mm) 1300x600 1300x600 1500x660 1800x800 1900x900 2400x900
- Nez de broche/table (mm)
- Poids sur la table (kg) 800 1200 1200 2000 2000 2500
- Rainures en T 18 x 100 x 5 18x110x5 18x135x5 18x6 18x150x6 18x150x6
COURSES .
- Course en X (mm) 1000 1100 1300 1600 1600 2100
- Course en Y (mm) 600 710 710 800 900 900
- Course en Z (mm) 600 710 710 710 850 850
BROCHE .
- Cône ISO40 ISO40/50 ISO40/50 ISO40/50 ISO40/50 ISO40/50
- Diametre des roulements 70 70 70 70 70 70
- Vitesse de broche (Trs/mn) 10000 10000/6000 10000/6000 10000/6000 10000/6000 10000/6000
- Distance broche/table (mm) 100 - 700 120-830 120-830 120-830 100-950 100-950
DEPLACEMENTS DES AXES .
- Diametre vis a billes (mm) 40 40 40 50 63 63
- Transmission
- Avances rapides XYZ (M/mn) 24 24 24 18 20/20/18 20/20/18
- Avances travail XYZ (M/mn) 10 10 10 10 10 10
GLISSIERES .
- X 80x35x460 90x40x480 90x40x480 90x40x600 100x50x580 100x50x580
- Y 110x35x600 230x40x870 230x40x870 90x40x690 150x50x1680 150x50x1680
- Z 80x35x300 90x40x480 90x40x480 90x40x480 130x50x730 130x50x730
PUISSANCE MOTEUR .

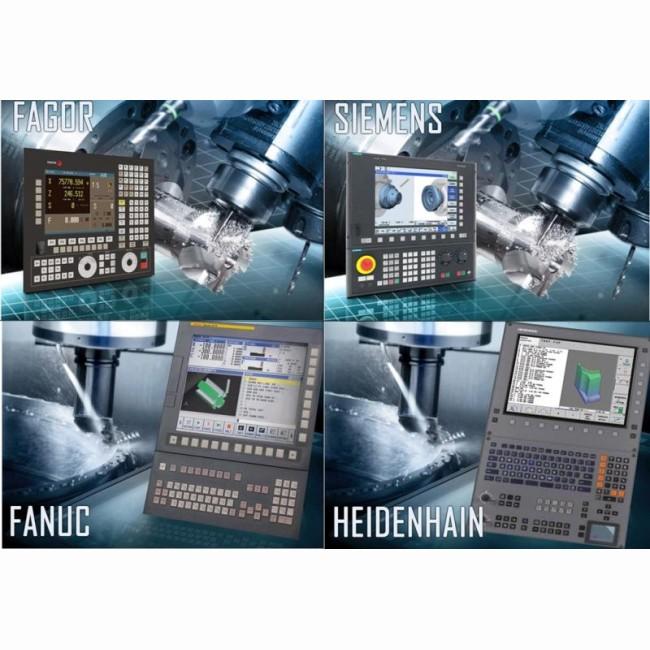

- Broche ISO40 Siemens (KW) 11/15 11/15 11/15 15/20 15/20 15/20
- Broche ISO50 Fagor (KW) n/a 17/25 17/25 18.5/26 18.5/26 18.5/26
- Broche ISO50 Fanuc (KW) n/a 15/18.5 15/18.5 18.5/22 18.5/22 18.5/22
CHANGEUR OUTILS .
- Nbres outils 24 24 32 24 ISO40/32 ISO40/50 40 ISO40 / 32 ISO50 40 ISO40 / 32 ISO50
- Cône de broche BT/CAT/DIN BT/CAT/DIN BT/CAT/DIN BT/CAT/DIN BT/CAT/DIN BT/CAT/DIN
- Temps chag. outil (sec) 4 4 4 4 4 4
- Poids maxi par outil (kg) 8 7(40) 15(50) 7(40) 15(50) 7(40) 15(50) 7(40) 15(50) 7(40) 15(50)
- Diametre maxi d' outil (mm) 75 76(40) 125(50) 76(40) 125(50) 76(40) 125(50) 76(40) 127(50) 76(40) 125(50)
- Diam maxi outil poche libre (mm) 150 120(40) 250(50) 120(40) 250(50) 120(40) 250(50) 120(40) 228(50) 120(40) 228(50)
- Longueur maxi d' outil (mm) 300 300 300 300 300 300
PRECISION .
- De positionnement (mm) +-0.005/300 +-0.005/300 +-0.005/300 +-0.005/300 +-0.005/300 +-0.005/300
- De répétabilité (mm) 0.005 0.005 0.005 0.005 0.005 0.005
ARROSAGE LUBRIFICATION STD .
- Puissance pompe moteur (W) 850 900 900 900 1250 1250
- Capacité (l) 340 520 520 520 640 640
- Débit maxi (L/min) 80 100 100 100 150 150
- Pression maxi (kg/cm²)
ARROSAGE LUBRIFICATION au Centre
PNEUMATIQUE .
- Pression d' air (bar) 6.5 6.5 6.5 6.5 6.5 6.5
- Consommation air (l/mn) 400 400 400 400 400 400
DIMENSIONS .
- Longueur sans convoyeur (mm) 3300 3400 3400 4300 4300 5400
- Longueur avec convoyeur (mm) 4200 4300 4300 5300 5200 6200
- Profondeur (mm) 2900 3200 3200 3100 4600 4600
- Hauteur (mm) 2800 3000 3200 3000 3700 3700
- Poids (kg) 5670 7300 7800 12000 22000 22500
PUISSANCE INSTALLEE .
- Consomation (KVA) 35 35 35 50 50 50
- Broche ISO40 Fagor (KW) 11/15.5 11/15.5 11/15 15/22 15/22 15/22
- Broche ISO40 Fanuc (KW) 11/15 11/15 11/15 15/18.5 15/18.5 15/18.5
- Broche ISO40 Heidenhain (KW) 10/15 10/15 10/15 15/20 15/20 15/20
- Broche ISO50 Heidenhain (KW) n/a 15/20 15/20 20/33 20/33 20/33
