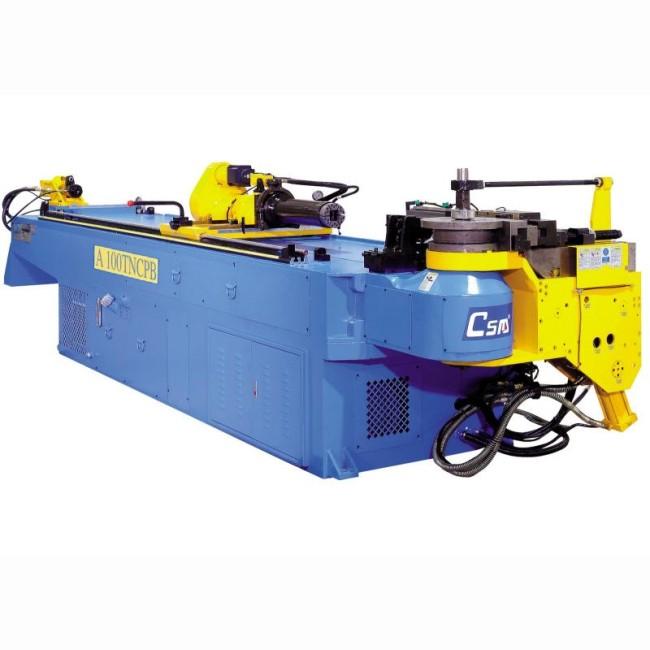

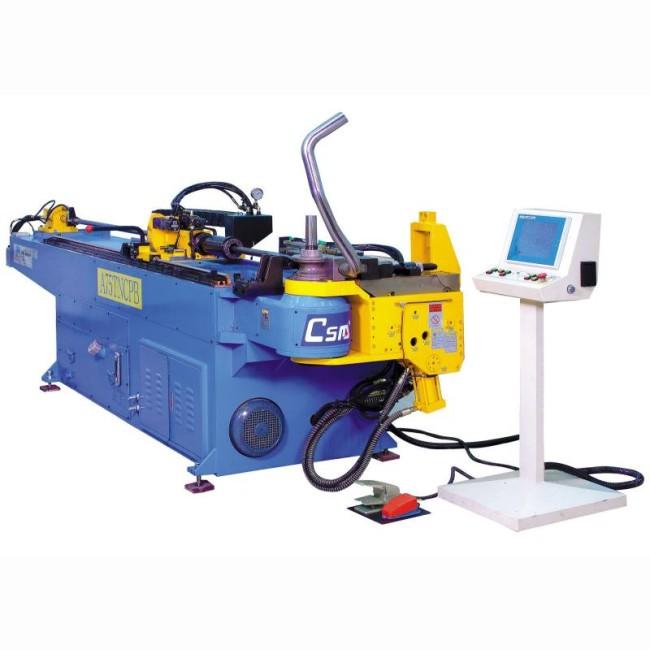

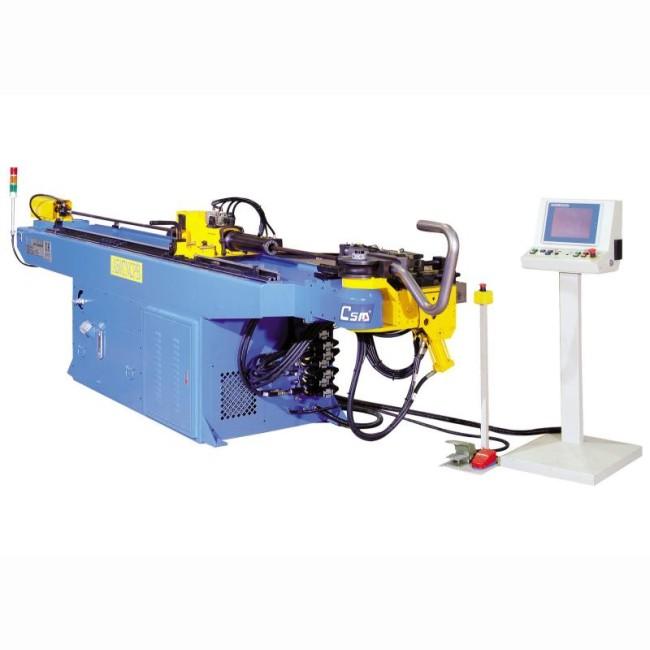

Cintreuse de tube hydraulique CSM - TNCP (MONO AXE)
Description
CSM - TNCP (mono axe)
Neuf Sur commande
Cintreuse stanadard et accessoires:
Caractéristiques techniques
- Désignation : TNCP (mono axe)
- Référence DMO :
- Marque : CSM
Neuf Sur commande
Cintreuse stanadard et accessoires:
- Cintreuse mono axe à commande hydraulique asservi
- Un bâti support ensemble regroupant tous les composants mécaniques, hydrauliques et electriques
- PLC écran dalle tactile couleur 10',
- Automate de marque Delta de type M 2.5
- Capacité de stokage de 100 programme de 10 cintres chacun
- Un étage d'outillage
- Cintrage à droite ou à gauche ( confirmation lors de la commande)

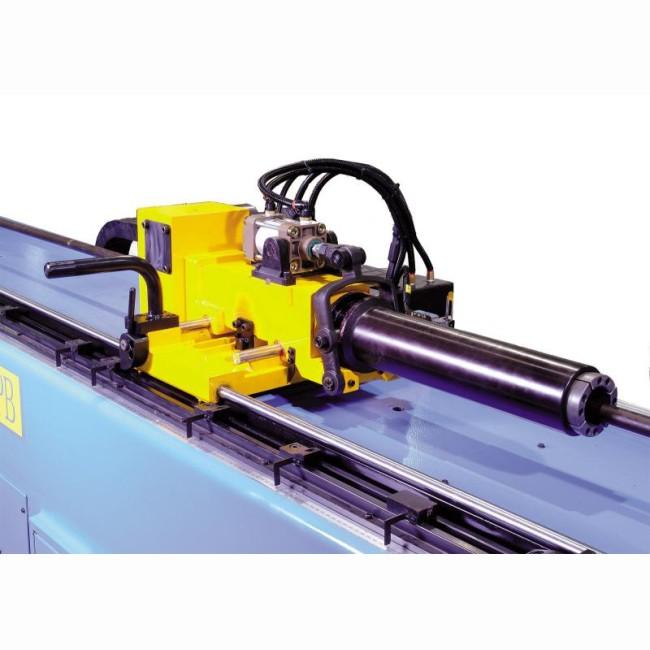

- Booster de glissière hydraulique
- Étau de cintrage hydraulique
- Bras de cintrage à commande hydraulique asservi
- Suport d'éfface pli
- Un dispositife de refroidissement du groupe hydraulique par un refroidisseur air/huile
- Lubrification du mandrin pas de gel de cintrage
- Pédale de commande avec un arrêt d'urgence
- Pupitre de caommande monté sur roulettes
- 3 tiges de mandrin
- Manuel d'utilisation et de maintenance
- Cintreuse posée sur 4 ou 6 plots antivibratoire
Caractéristiques techniques
- Diamètre de tube maxi (40 Kgf/mm²) (mm) 38.1/3 50.8/3 76.3/3 88.9/2.5 101.6/5.5
- Tube rond non ferreux (25 Kgf/mm²) (mm) 38.1/6 50.8/5 76.3/5 88.9/4 101.6/10
- Tube rond inox (60 Kgf/mm²) (mm) 38.1/1.8 50.8/1.8 76.3/1.8 88.9/1.6 101.6/3
- Tube carré (40 Kgf/mm²) (mm) 30/3 40/3 50/3 50/3 70/5.5
- Barre (40 Kgf/mm²) (mm) 20 25 30 30 50
- Rayon mini/maxi, tube rond (mm) 25/170 30/250 40/300 40/350 60/440
- Rayon mini/maxi, tube carré (mm) 25/150 30/225 40/260 40/300 60/350
- Angle maxi (Degré) 190 190 190 190 190
- Longueur du mandrin standard (mm) 1900 2200 2600 2600 3600
- Hauteur de chargement (mm) 950 1000 1050 1100 1100
- Vittesse de cintrage (Degré/s) 100 80 50 35 20
- Précision de cintrage (Degré) +-0.15 +-0.15 +-0.15 +-0.15 +-0.15
- Puissance moteur hydraulique (Kw) 3.8 5.5 7.5 11 15
- Puissance Total (Kw) 3.8 5.5 7.5 11 15
- Préssion de service (Bar) 140 140 175 175 175
- Capacité du reservoir d'huile (Litres) 100 140 150 160 300
- Largeur de la cintreuse (mm) 900 1000 1200 1500 1500
- Hauteur de la cintreuse (mm) 1100 1200 1200 1200 1400
- Longueur de lla cintreuse (mm) 2600 3000 3600 3700 4800
- Poids de la cintreuse (Kl) 850 950 1900 2200 4500
- Puisance du booster hydraulique (Kl)
- Nombre d'axe (NC) 1 1 1 1 1
