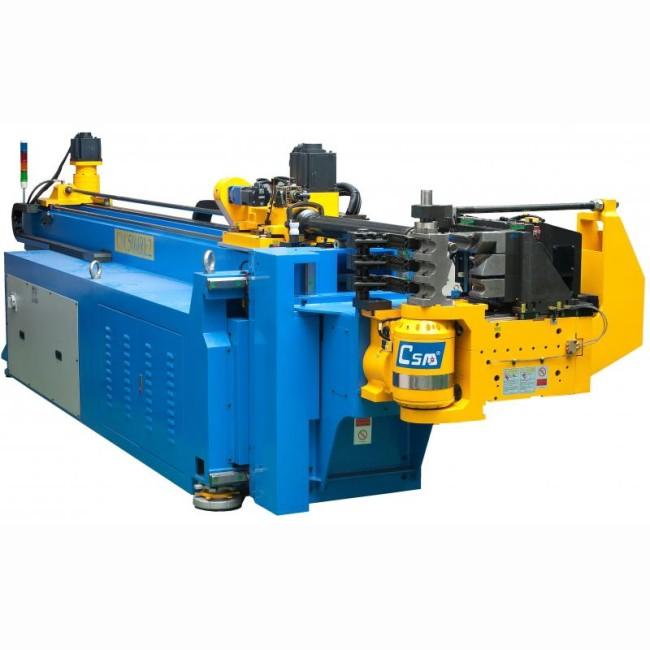

Cintreuse de tube électrique CSM - MRE 2 RBE (5 étages d'outillage, dont 4 rayons courts et 1 rayon variable - 8 à 11 axes CNC)
Description
CSM - MRE 2 RBE (5 étages d'outillage, dont 4 rayons courts et 1 rayon variable - 8 à 11 axes CNC)
Neuf Sur commande
Caractéristiques techniques
- Désignation : MRE 2 RBE (5 étages d'outillage, dont 4 rayons courts et 1 rayon variable - 8 à 11 axes CNC)
- Référence DMO :
- Marque : CSM
Neuf Sur commande
Caractéristiques techniques
- Capacité Diamètre extèrieur/Épaisseur (Acier 40 Kg/mm²) (mm) 30/1.8 50.8/1.8 65/2.5 80/2.5 100/3.6
- Capacité Diamètre maxi ( Répétition de cycle) (mm) 30 50.8 60 68 100
- Capacité Diamètre/Épaisseur (Alu 25 kL/mm²) (mm) 30/3.2 50.8/3.2 65/4.5 80/4.5 100/6.5
- Capacité Diamètre/Épaisseur ( Inox 60 Kl/mm²) (mm) 28.6/1 50.8/1.1 65/1.6 80/1.6 100/2.4
- Capacité tube Carré/Épaisseur (Acier 40 Kl/mm²) (mm) 25.4/1.2 40/1.6 50/2.3 60/2 70/3.5
- Capacité Barre (40 Kl/mm²) (mm) 12 25 33 35 45
- Rayon Mini-Maxi tube rond (mm) 15/120 30/150 35/180 40/230 30/300
- Rayon Mini-Maxi tube carré (mm) 15/105 30/135 35/150 40/191 30/280
- Angle Maxi (Degré) 190 190 190 190 190
- Longueur du mandrin en standard (mm) 3200 3200 3200 3000 3000
- Hauteur de chargement (Axe Mandrin) (mm) 1080 1100 1150 1200 1250
- Vitesse de cintrage (Axe C) (Degré/s) 181 169 97 88 58
- Précision de cintrage (Axe C) (Degré) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Vitesse du chariot (Axe Y) (mm/s) 739 837 598 420 450
- Précision ce cintrage (Axe Y) (mm) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Vitesse de Rotation du tube (Axe B) (Degré/s) 320 270 240 240 200
- Précision de Rotation du tube (Axe B) (Degré) +-0.01 +-0.01 0.01 +-0.01 +-0.01
- Puissance du Moteur Hydraulique (Kw)
- Puissance Totale (Kw) 10 31 24 54 52.5
- Pression de service (Bar) 140 140
- Capacité du groupe hydraulique (Litres) 280
- Largeur de la cintreuse (mm) 800 1520 1550 1800 1800
- Hauteur de la cintreuse (mm) 1350 1500 1650 1800 1830
- Longueur de la cintreuse (mm) 5000 5500 6000 6000 7100
- Poids de la cintreuse (Kl) 1700 3100 5000 5500 7500
- Puissance booster (Kl) 2000 3000 3000
- Nombre d'axe électrique (CNC) 9 11 11 11 11
- Nombre d'axe pneumatique (CNC) 1
- Nombre d'outillage (Nb) 3/5 3/5 3/5 3/5 3/5
- Vitesse de l'axe vertical (Axe Z) (mm/s) 188 267 155 155 155
- Précision de l'axe vertical (Axe Z) (mm) +-0.01 +-0.01 +-0.01 0.01 0.01+-
- Capacité mini de roulage (mm) 7D 7D 7D 7D 7D
- Capacité de roulage, diamètre extérieure/Épaisseur(Acier 40 KL/mm²) (mm) 30/1.8 50.8/1.8 65/2.5 80/2.5 100/3
- Capacité de roulage, diamètre extérieur/Épaisseur(Alu 25 KL/mm²) (mm) 30/3.2 50.8/3.5 65/4.5 80/4.5 100/6.5
- Capacité de roulage, diamètre ectérieur/Épaisseur(Inox 60 KL/mm²) (mm) 25.4/1 50.8/1.3 65/1.3 80/1.6 40/300
- Capacité de roulage, tube carré (Acier 40 KL/mm²) (mm) 25.4/1.2 40/40/1.6 50/2 60/60/1.8 40/230
- Capacité de roulage, barre (acier 40 KL/mm²) (mm) 12 25 30 30 45
- Vitesse de l'axe transversal (Axe X) (mm/s) 250 167 160 167 166
- Précision de l'axe transversal (Axe X) (mm) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Vitesse de l'étau de cintrage (mm/s) 129
- Précision de l'étau de cintrage (mm) +-0.01 +-0.01 +-0.01
- Vitesse de la glissière (mm/s) 251 130 166
- Précision de la glissière (mm) +-0.01 +-0.01 +-0.01
- Vitesse de déplacement du booster de la glissère (mm/s) 251 254 253
- Précision de déplacement du booster de la glissière (mm) +-0.01 +-0.01 +-0.01
- Vitesse vertical du booster (mm/s) 179 179
- Précision vertical du booster (mm) +-0.01 +-0.01
- Vitesse de déplacement du mandrin (mm/s) 116 100
- Précision de déplacement du mandrin (mm) +-0.01 +-0.01
