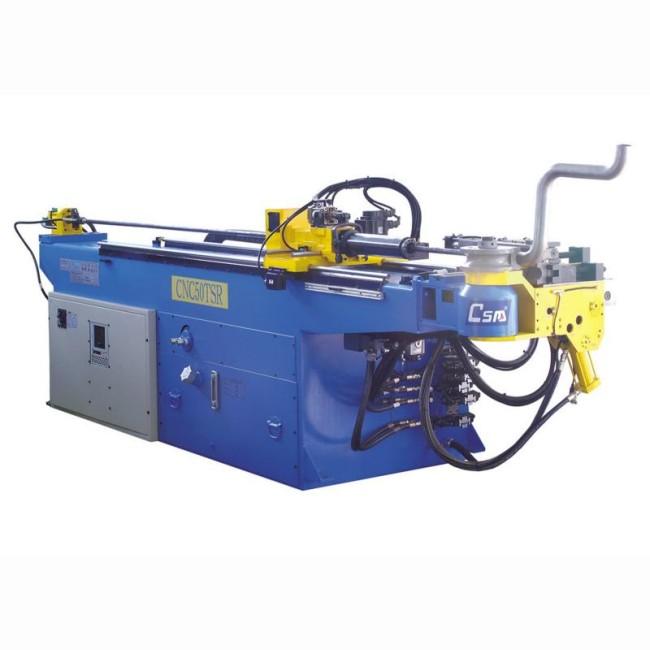

Cintreuse de tube hydraulique CSM - TSR ( 3 axes CNC - un étage d'outillage)
Description
CSM - TSR ( 3 axes CNC - un étage d'outillage)
Neuf Sur commande
Caractéristiques techniques
- Désignation : TSR ( 3 axes CNC - un étage d'outillage)
- Référence DMO :
- Marque : CSM
Neuf Sur commande
Caractéristiques techniques
- Capacité Diamètre extèrieur/Épaisseur (Acier 40 Kg/mm²) (mm) 38.1/3 50.8/3 65/3 80/4.5 101.6/5 130/5
- Capacité Diamètre maxi ( Répétition de cycle) (mm) 38.1 50.8 62 50.8 50 50.8
- Capacité Diamètre/Épaisseur (Alu 25 kL/mm²) (mm) 38.1/6 50.8/5 65/5 80/9 101.6/10 130/9
- Capacité Diamètre/Épaisseur ( Inox 60 Kl/mm²) (mm) 38.1/1.8 50.8/1.8 65/1.8 80/3.2 101.6/3 130/2.5
- Capacité tube Carré/Épaisseur (Acier 40 Kl/mm²) (mm) 30/30/3 40/40/3 50/50/3 60/60/3 70/5.5 90/6
- Capacité Barre (40 Kl/mm²) (mm) 20 25 30 35 50 70
- Rayon Mini-Maxi tube rond (mm) 25/150 30/220 35/250 40/280 60/400 80/500
- Rayon Mini-Maxi tube carré (mm) 25/130 30/190 35/210 40/240 60/350 80/430
- Angle Maxi (Degré) 190 190 190 190 190 190
- Longueur du mandrin en standard (mm) 2200 2200 2500 3000 3600 5000
- Hauteur de chargement (Axe Mandrin) (mm) 1060 1100 1100 1200 1250 1350
- Vitesse de cintrage (Axe C) (Degré/s) 100 80 65 35 20 15
- Précision de cintrage (Axe C) (Degré) +-0.1 +-0.1 +-0.1 +-0.1 +-0.1 +-0.1
- Vitesse du chariot (Axe Y) (mm/s) 1300 1300 1300 900 735 735
- Précision ce cintrage (Axe Y) (mm) +-0.1 +-0.1 +-0.1 +-0.1 +-0.1 +-0.1
- Vitesse de Rotation du tube (Axe B) (Degré/s) 320 270 270 240 120 120
- Précision de Rotation du tube (Axe B) (Degré) +-0.1 +-0.1 +-0.1 +-0.1 +-0.1 +-0.1
- Puissance du Moteur Hydraulique (Kw) 5.5 7.5 7.5 12 22 22
- Puissance Totale (Kw) 7 9.5 10 15 27 27
- Pression de service (Bar) 140 140 140 175 175 175
- Capacité du groupe hydraulique (Litres) 135 180 180 200 300 350
- Largeur de la cintreuse (mm) 1100 1200 1400 1500 1600 2100
- Hauteur de la cintreuse (mm) 1300 1350 1350 1500 1550 2000
- Longueur de la cintreuse (mm) 3700 4030 4800 5500 6500 9000
- Poids de la cintreuse (Kl) 1400 2200 3000 4000 6000 8200
- Puissance booster (Kl)
- Nombre d'axe électrique (CNC) 2 2 2 2 2 2
- Nombre d'axe Hydraulique (CNC) 1 1 1 1 1 1
- Nombre d'outillage (Nb) 1 1 1 1 1 1
