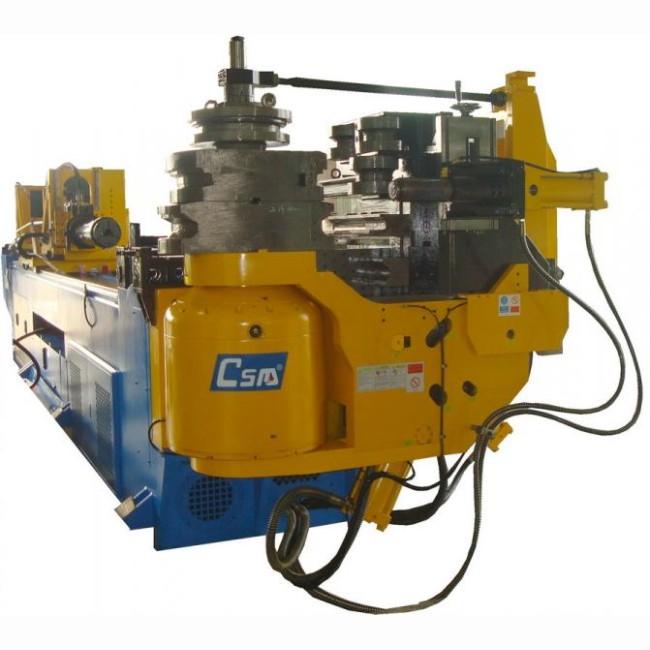

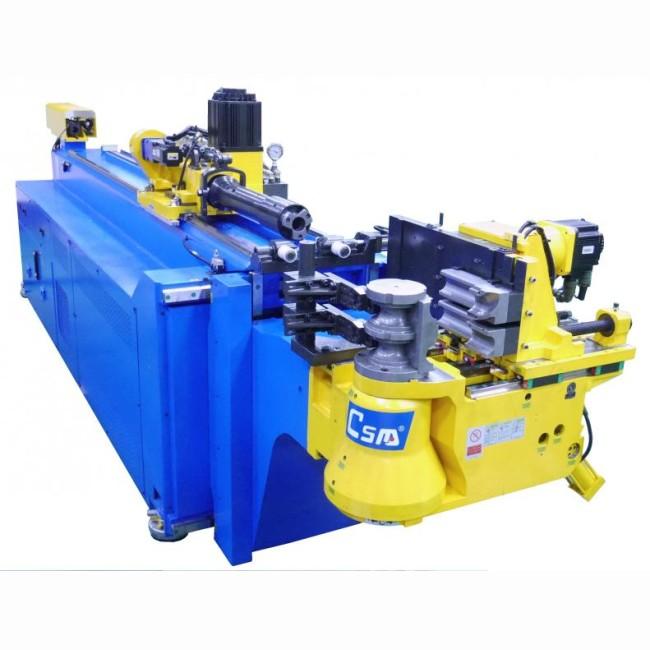

Cintreuse de tube électrique CSM - MRE (5 étages d'outillage, dont 2/4 rayons courts et 1 rayon variable - 5 axes CNC)
Description
CSM - MRE (5 étages d'outillage, dont 2/4 rayons courts et 1 rayon variable - 5 axes CNC)
Neuf Sur commande
Caractéristiques techniques
- Désignation : MRE (5 étages d'outillage, dont 2/4 rayons courts et 1 rayon variable - 5 axes CNC)
- Référence DMO :
- Marque : CSM
Neuf Sur commande
Caractéristiques techniques
- Capacité Diamètre extèrieur/Épaisseur (Acier 40 Kg/mm²) (mm) 18/1.6 25.4/1.5 30/2 38.1/1.8 50.8/2 65/2
- Capacité Diamètre maxi ( Répétition de cycle) (mm) 20 25.4 30 38.1 50.8 64
- Capacité Diamètre/Épaisseur (Alu 25 kL/mm²) (mm) 20/2 25.4/3 30/3.5 38.1/3 50.8/3.5 65/3.5
- Capacité Diamètre/Épaisseur ( Inox 60 Kl/mm²) (mm) 18/0.8 22.2/1.2 28.6/1.3 38.1/1.2 50.8/1.3 65/1.4
- Capacité tube Carré/Épaisseur (Acier 40 Kl/mm²) (mm) 15/1.2 19/1.5 25.4/1.5 30/1.5 40/1.8 50/2
- Capacité Barre (40 Kl/mm²) (mm) 8 10 12 20 25 30
- Rayon Mini-Maxi tube rond (mm) 10/80 15/120 15/120 25/150 30/220 35/250
- Rayon Mini-Maxi tube carré (mm) 10/70 15/105 15/105 25/130 30/190 35/210
- Angle Maxi (Degré) 190 190 190 190 190 190
- Longueur du mandrin en standard (mm) 1200 1500 2800 3200 3200 2500
- Hauteur de chargement (Axe Mandrin) (mm) 1100 1000 1100 1100 1100 1125
- Vitesse de cintrage (Axe C) (Degré/s) 226 176 176 166 105 99
- Précision de cintrage (Axe C) (Degré) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Vitesse du chariot (Axe Y) (mm/s) 2000 1050 730 730 730 1360
- Précision ce cintrage (Axe Y) (mm) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Vitesse de Rotation du tube (Axe B) (Degré/s) 320 320 320 320 270 270
- Précision de Rotation du tube (Axe B) (Degré) 0.01 +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Puissance du Moteur Hydraulique (Kw) 1.7 2.2 2.2 2.2 3.8 5.5
- Puissance Totale (Kw) 5 6.3 8.5 12.5 18 20
- Pression de service (Bar) 35 70 70 100 100 140
- Capacité du groupe hydraulique (Litres) 80 76 109 130 160 200
- Largeur de la cintreuse (mm) 800 930 800 900 900 1150
- Hauteur de la cintreuse (mm) 1200 1200 1300 1300 1350 1400
- Longueur de la cintreuse (mm) 2850 3300 4400 5200 5300 5000
- Poids de la cintreuse (Kl) 900 1200 1600 2500 3000 4200
- Puissance booster (Kl)
- Nombre d'axe électrique (CNC) 5 5 5 5 5 5
- Nombre d'axe Hydraulique (NC)
- Nombre d'outillage (Nb) 3/5 3/5 3/5 3/5 3/5 3/5
- Vitesse de l'axe vertical (Axe Z) (mm/s) 226 321 177 177 177 109
- Précision de l'axe vertical (Axe Z) (mm) +-0.01 +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
- Capacité mini de roulage (mm) 7D 10 D 7D 7D 7D 7D
- Capacité de roulage, diamètre extérieure/Épaisseur(Acier 40 KL/mm²) (mm) 25.4/1.2 30/20 38/3 50.8/2
- Capacité de roulage, diamètre extérieur/Épaisseur(Alu 25 KL/mm²) (mm) 30/2.5 38/1.2 50.8/3.5
- Capacité de roulage, diamètre ectérieur/Épaisseur(Inox 60 KL/mm²) (mm) 28.6/1.3 30/1.5 50.8/1.3
- Capacité de roulage, tube carré (Acier 40 KL/mm²) (mm) 25.4/1.5 30/1.5 40/1.8
- Capacité de roulage, barre (acier 40 KL/mm²) (mm) 12 20 25
- Vitesse de l'axe transversal (Axe X) (mm/s) 256 177 250 250 167 166
- Précision de l'axe transversal (Axe X) (mm) 0.01 +-0.01 +-0.01 +-0.01 +-0.01 +-0.01
