Cintreuse de tube electrique CSM - WB

Cintreuse de fil neuve CSM WB dévidoir inclus

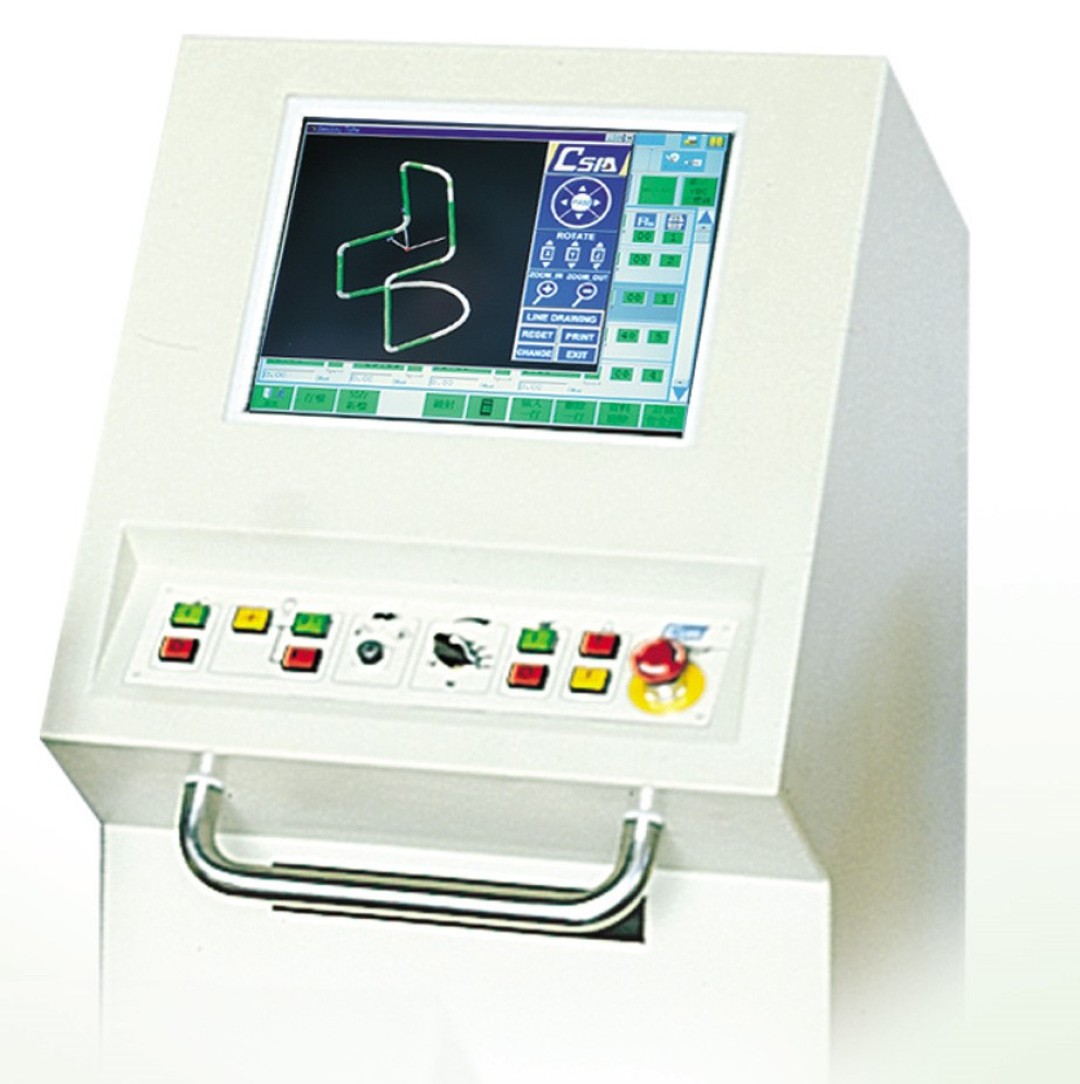

Commande numérique Master 3:

• Performance améliorée d'un PC industriel.
• Écran tactile couleur de 15 pouces.
• Console de sécurité pour l'activation du cycle de la machine.
• Résistant à la poussière, aux vibrations et aux températures élevées.

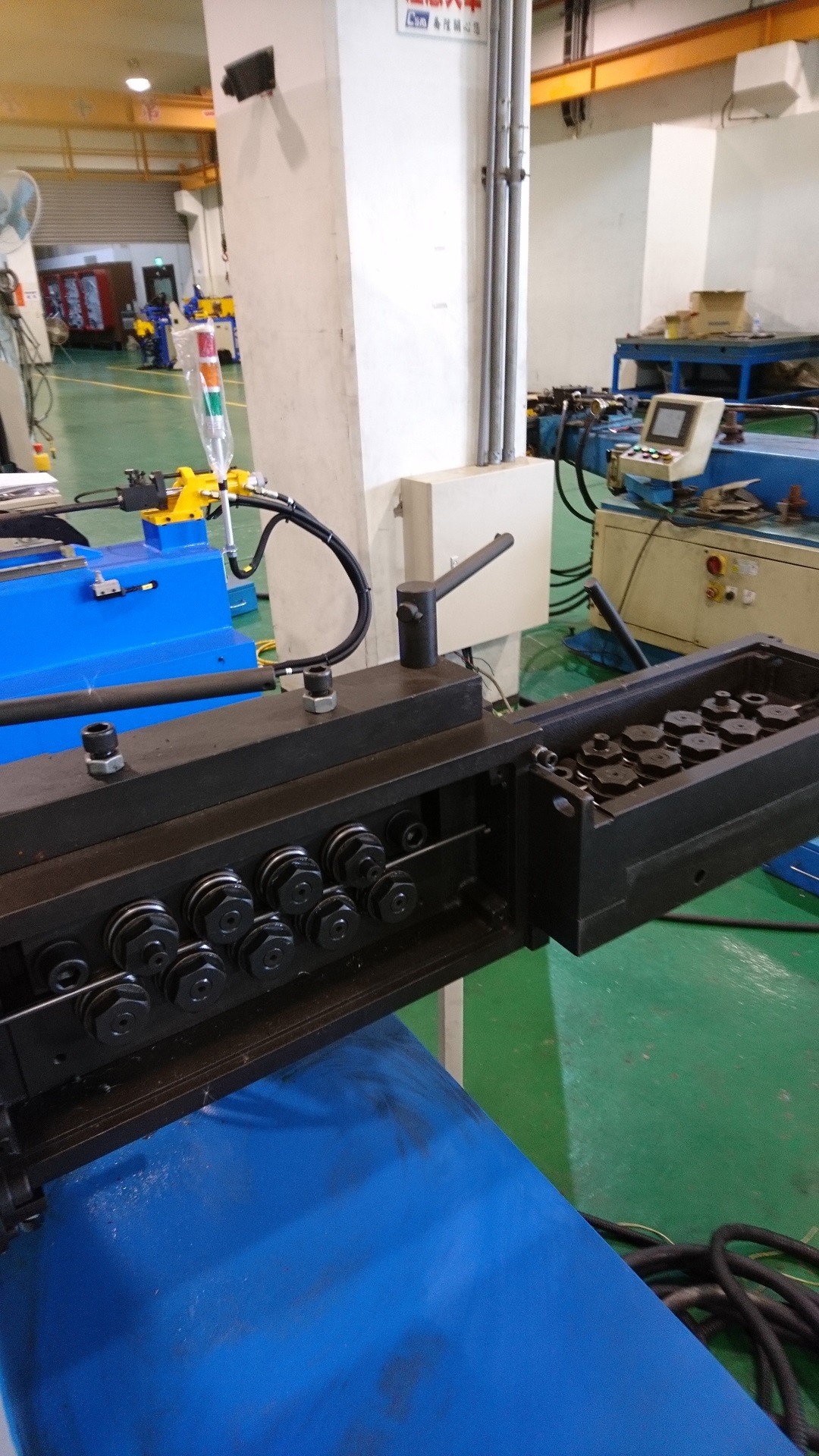

• Design moderne de la boîte à galet, équipée de roues pour faciliter son positionnement près de la cintreuse.
• Possibilité d'être relié par Ethernet à d'autres cintreuses, serveur ou machines de mesure, pour faciliter l'échange ou le transfert de données et la supervision de la qualité.
• Des manuels d'instruction complets pour la programmation du contrôleur PC, les systèmes électriques et le réglage de la machine-outil.
• Soutien et assistance rapides de CSM Taiwan et Didelon
• Stockage de la mémoire
• Stockage des programmes sur disque dur.
• Capacité de plus de 1 000 000 de programmes.
• Connexion USB convient pour l'entrée ou le transfert/copie/sauvegarde de données.
• Simulation graphique 3D du programme de cintrage prédéfini.
• Paramètres permettant de sélectionner le mouvement simultané de chaque axe.
• Interface programmable pour le mouvement simultané
• Vitesses programmables indépendantes.
• Processus de cintrage manuel et automatique.
• Contrôle CNC avancé combiné au système de servocommande, la localisation du point zéro pour chaque axe est maintenant automatique au démarrage de la machine.

Outillage multi-rayons
- De 1 à 4 rayons de courbure.

Servomoteurs électriques
- 4 servo-moteurs de haute qualité sont utilisés pour le mouvement/la rotation de - Cintrage - Rotation de la tête de cintrage - Chariot - Mouvement horizontal.
- Toutes les fonctions et tous les réglages sont enregistrés dans la mémoire du système PC.
- Lorsque le cycle de cintrage programmé est interrompu, tous les servomoteurs reviennent à la position de départ sans redémarrage ni réglage.

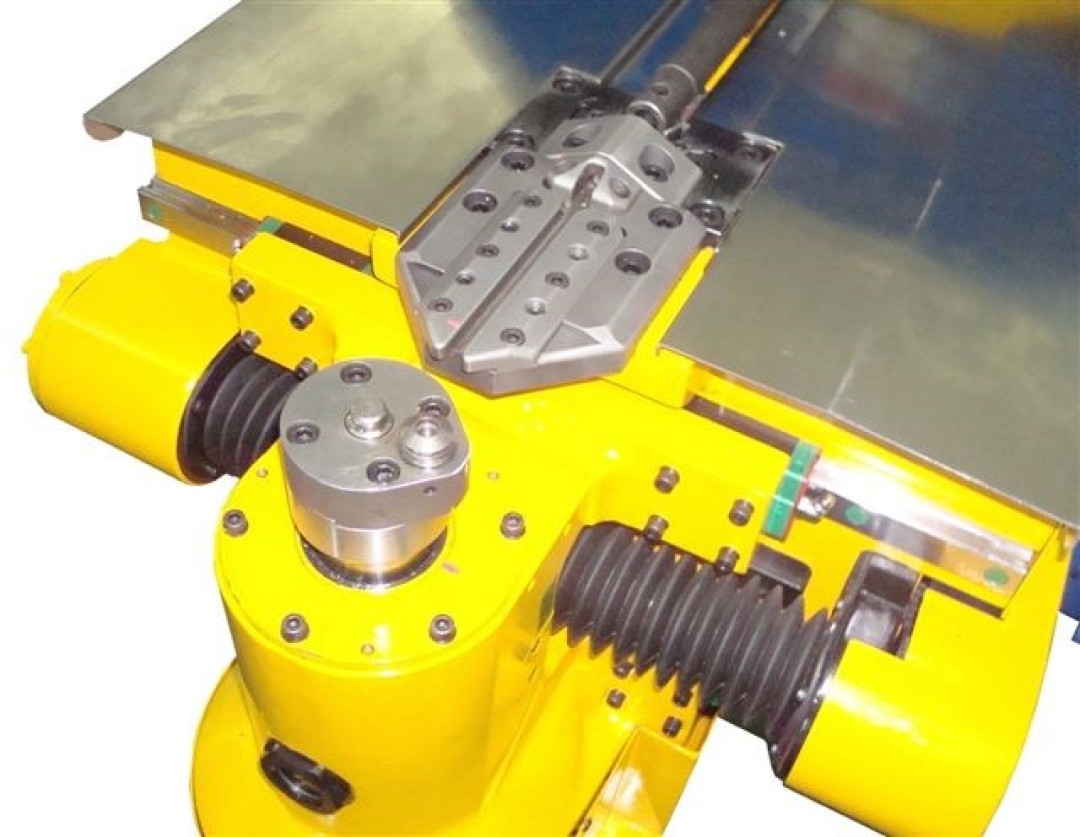

Cintrage
- La tolérance est de 0,01%.
- Conception compacte.
- Décélération et position/angle de ralentissement/arrêt du bras de cintrage programmables.

Alimentation
- Entraînement par servomoteur, vitesse réglable jusqu'à 50m/min.
- Précision de positionnement jusqu'à 0,1mm.

Accessoires généraux
- Arrêt d'urgence du cycle par pédale.
- Manuels d'utilisation et d'entretien.
- Boîte à outils avec clés de service et clés hexagonales.



Caractéristiques techniques
WB010-A WB-14A
Type de controleur MASTER 3 MASTER 3
Gamme de diamètre de fil (mm) 4~10 4~14
Résistance maximale du fil au diamètre maximal du fil (kg/mm²) 40 40
Puissance du moteur hydraulique (kW) 2,2 2,2
Précision de pliage (°) + / - 0.01 + / - 0.01
Vitesse d'alimentation (m/min) 50 50
Précision d'alimentation (mm) +/-0.1 +/-0.1
Vitesse de rotation de la tête (°/sec) 440 440
Précision de rotation de la tête (mm) +/-0.01 +/-0.01
Hauteur de travail (mm) 1050 1050
Puissance total de la machine (kW) 13.4 14,9
Alimentation électrique (volts) 380 380
