Codeur à câble - C105
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description

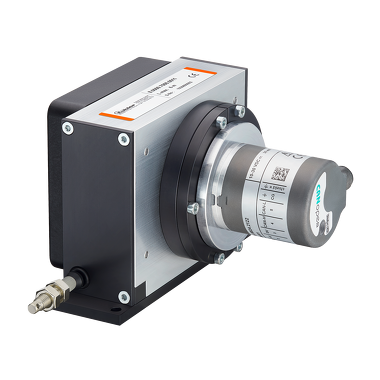

Capteur à câble - montage flexible du capteur rotatif.
Le mécanisme de mesure à câble C105, de construction compacte, est disponible avec différents types de câbles. Ce mécanisme de mesure à câble peut se combiner avec tous les codeurs à bride synchro de 58 mm et arbre sortant de 6 mm, ainsi qu'avec des capteurs analogiques équipés d'interfaces redondantes. L'orientation du câble et des connecteurs s'adapte facilement à la position du mécanisme. Une sortie de câble flexible compense les tolérances de montage.
Mécaniquement
Système de mesure
Codeurs à câble
Longueur de mesure
- 3 m
- 4 m
- 5 m
- 6 m
Accélération
3 m/s
Dimension
125 mm x 85 mm x 133 mm
Raccordements
- Connecteur M23 axial
- Connecteur M12 axial
- Connecteur MIL
Température de fonctionnement
-40 °C ... +80 °C
Indice de protection
IP65
Poids
800 g
Électrique
max. Linéarité
±0,1 %
Interfaces
- Analogique 4...20 mA
- IO-Link
- EtherNet/IP
- CANopen
- Gegentakt
- EtherCAT
- TTL / RS422
- SAE J1939
- SinCos
- Sortie potentiomètrique
- PROFIBUS DP
- PROFINET IO
- SSI, binär
- BiSS
Tension d'alimentation
- 10...30 V DC
- 15...30 V DC
Fiche technique
- C105
- PDF – 756,0 KB | 09.2025
- DE
- EN
- FR
Instructions d'utilisation
- C105
- Multilingue: Allemand, Anglais
- PDF – 766,0 KB | 09.2025
Notice de montage
- Conseils de sécurité pour les Codeurs à câble
- Multilingue: Allemand, Anglais, Français, Italien
- PDF – 160,6 KB | 09.2025
Paramètres de sécurité
- C105 Mechanik MTTFd
- Multilingue: Allemand, Anglais
- PDF – 210,0 KB | 09.2025
Certificat de conformité
- A30 / A40 / A41 / B75 / C105 CE
- Multilingue: Allemand, Anglais, Français
- PDF – 355,5 KB | 09.2025
Fichier périphérique
- Sendix M58x8 MT CANopen ZIP – 678,9 KB | 09.2025
- Sendix F58x8 CANopen ZIP – 11,2 KB | 09.2025
- Sendix F58xx - Singleturn EtherNet/IP ZIP – 15,0 KB | 09.2025
- Sendix 58x8 CANopen ZIP – 63,9 KB | 09.2025
- Sendix 58x8 EtherCAT ZIP – 42,7 KB | 09.2025
- Sendix 58x8 PROFIBUS ZIP – 35,8 KB | 09.2025
- Sendix 58x8 PROFINET GSDML ZIP – 15,2 KB | 09.2025
CAD mécanique / STEP
- C105 ZIP – 2,9 MB | 09.2025
Brochures
- Automatisation d'équipements mobiles PDF – 6,8 MB | 09.2025
- DE
- EN
- FR
Prospectus
- Présentation de la gamme de systèmes de mesure à câble
- Multilingue: Allemand, Anglais
- PDF – 221,1 KB | 09.2025
Flexible et compact
- Remplacement du codeur et adaptation de la connectique possibles par l'utilisateur.
- Longueurs de mesure de 3 m à 6 m.
- Adaptation aisée de la position de la technologie de raccordement.
- Sortie de câble flexible, différents types de câbles.
- Conception compacte.
- Simples à installer.
- Sortie analogique avec plage de mesure réglable et fonction fin de course.
- Capteurs redondants.
