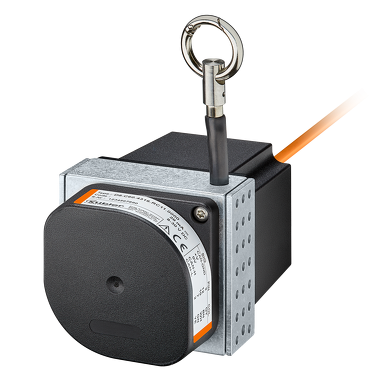

Codeur à câble - C60

Capteur à câble - adapté aux environnements les plus difficiles.
Leur construction extrêmement robuste, leur indice de protection IP69k élevé et leur large plage de températures -40 °C ... +85 °C destine les systèmes de mesure C60 tout particulièrement à des applications à l'air libre. Leur flexibilité et leur capacité d'adaptation se retrouvent dans le grand choix de boîtiers et de câbles, la large plage de mesure et les différentes interfaces. La possibilité de redondance est tout particulièrement à souligner.
Mécaniquement
Système de mesure
Codeurs à câble
Longueur de mesure

• 1 m
• 1,5 m
• 2 m
• 2,5 m
• 3 m
• 3,5 m
• 4 m

Accélération
3 m/s
Dimension
60 mm x 60 mm x 107 mm
Raccordements
Câble axial
Connecteur M23 axial
Température de fonctionnement
-40 °C ... +85 °C
Poids
420 g
Électrique
max. Linéarité
±0,1 %
Interfaces

• Analog 0...10 V
• Analogique 4...20 mA
• CANopen
• Sortie potentiomètrique

Tension d'alimentation
12...30 V DC
Fiche technique
C60
PDF - 819,5 KB | 09.2025
DE, EN, FR
Notice de montage
Conseils de sécurité pour les Codeurs à câble
Multilingue: Allemand, Anglais, Français, Italien
PDF - 160,6 KB | 09.2025
Manuel
C60 / D120 - CANopen
PDF - 389,3 KB | 09.2025
DE, EN, FR
C60 - analog
PDF - 133,5 KB | 09.2025
DE, EN
Paramètres de sécurité
C60 MTTFd
Multilingue: Allemand, Anglais
PDF - 244,3 KB | 09.2025
Certificat de conformité
C60 / D120 CE
Multilingue: Allemand, Anglais, Français
PDF - 142,2 KB | 09.2025
Fichier périphérique
C60 / D120
ZIP - 2,6 KB | 09.2025
CAD mécanique / STEP
C60
ZIP - 1,8 MB | 09.2025
Brochures
Automatisation d'équipements mobiles
PDF - 6,8 MB | 09.2025
DE, EN, FR
Prospectus
Présentation de la gamme de systèmes de mesure à câble
Multilingue: Allemand, Anglais
PDF - 221,1 KB | 09.2025
Robuste
Indice de protection jusqu'à IP69k et large plage de températures jusqu'à -40 °C ... +85 °C.
Le boîtier en aluminium anodisé titane et les câbles en acier inoxydable permettent une utilisation même dans des conditions extrêmes.
Diamètre de câble (acier inoxydable, V4A) jusqu'à ø 1 mm - idéal pour les applications extérieures.
Polyvalent
Longueur de mesure jusqu'à 4 m.
Sorties redondantes (mA, V, R, CANopen).
Le câble de mesure et la fixation du câble qu'il faut, quelle que soit l'application.
Linéarité jusqu'à ±0,1 % de la plage de mesure.
Différentes constructions : boîtier ouvert, fermé ou boîtier avec couvercle en tôle perforée.
