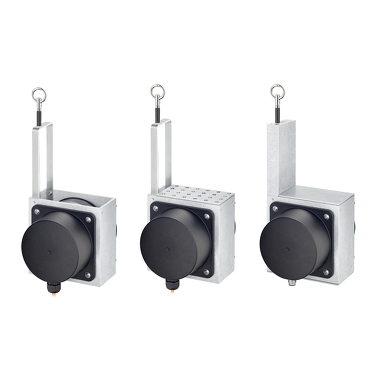

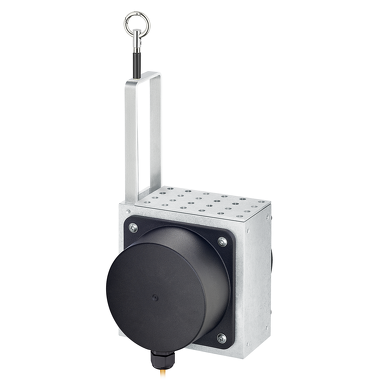

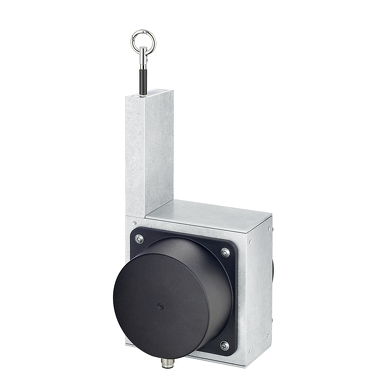

Codeur à câble - D120

Capteur à câble - adapté aux environnements les plus difficiles.

Leur construction extrêmement robuste, leur indice de protection IP69k élevé et leur large plage de températures jusqu'à -40 °C ... +85 °C destine les systèmes de mesure D120 tout particulièrement à des applications à l'air libre. Leur flexibilité et leur capacité d'adaptation se retrouvent dans le grand choix de boîtiers et de câbles, la large plage de mesure et les différentes interfaces. La possibilité de redondance est tout particulièrement à souligner.

Mécaniquement

Système de mesure
Codeurs à câble

Longueur de mesure

• 3 m
• 4 m
• 5 m
• 6 m
• 7 m
• 8 m
• 9 m
• 10 m

Accélération
3 m/s²

Dimension
120 mm x 120 mm x 133 mm

Raccordements
Câble radial
Connecteur M12 radial

Température de fonctionnement
-40 °C ... +85 °C

Indice de protection
IP67
IP69k

Poids
1,60 kg

Électrique

Max. Linéarité
±0,1 %

Interfaces

• Analog 0...10 V
• Analogique 4...20 mA
• CANopen
• Sortie potentiomètrique

Tension d'alimentation
8...30 V DC
12...30 V DC

Fiche technique
D120
PDF | 957,6 KB | 09.2025
DE | EN | FR

Notice de montage
Conseils de sécurité pour les Codeurs à câble
Multilingue : Allemand, Anglais, Français, Italien
PDF | 160,6 KB | 09.2025

Manuel
C60 / D120 - CANopen
PDF | 389,3 KB | 09.2025
DE | EN | FR

D120 - analog
PDF | 382,3 KB | 09.2025
DE | EN | FR

Paramètres de sécurité
D120 MTTFd
Multilingue : Allemand, Anglais
PDF | 186,3 KB | 09.2025

Certificat de conformité
C60 / D120 CE
Multilingue : Allemand, Anglais, Français
PDF | 142,2 KB | 09.2025

Fichier périphérique
C60 / D120
ZIP | 2,6 KB | 09.2025

CAD mécanique / STEP
D120
ZIP | 11,5 MB | 09.2025

Brochures
Automatisation d'équipements mobiles
PDF | 6,8 MB | 09.2025
DE | EN | FR

Prospectus
Présentation de la gamme de systèmes de mesure à câble
Multilingue : Allemand, Anglais
PDF | 221,1 KB | 09.2025

Robuste
Indice de protection jusqu'à IP69k et large plage de températures jusqu'à -40 °C ... +85 °C.
Le boîtier en aluminium anodisé titane et les câbles en acier inoxydable permettent une utilisation même dans des conditions extrêmes.
Diamètre de câble (acier inoxydable, V4A) jusqu'à ø 1,5 mm - idéal pour les applications extérieures.

Polyvalent
Longueur de mesure jusqu'à 10 m.
Sorties redondantes (mA, V, R, CANopen).
Le câble de mesure et la fixation du câble qu'il faut, quelle que soit l'application.
Linéarité jusqu'à ±0,1 % de la plage de mesure.
Différentes constructions : boîtier ouvert, fermé ou boîtier avec couvercle en tôle perforée.
