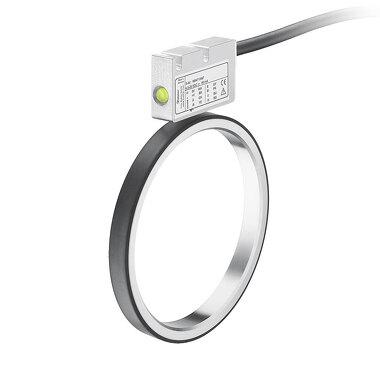

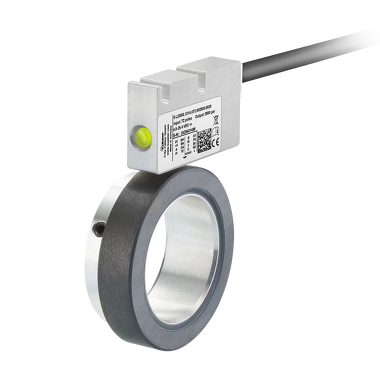

Codeur Incrémental - RIM500

Flexibilité et performance élevées avec des économies de coûts.

Grâce à une nouvelle approche technologique basée sur le traitement numérique des signaux, indépendante des solutions ASIC précédentes, Kübler a élargi le champ d'application des codeurs sans roulement. En combinaison avec les anneaux magnétiques disponibles, la meilleure précision possible est désormais toujours atteinte. Les influences dues à l'installation individuelle et aux différences de température en cours de fonctionnement sont automatiquement compensées dans la tête de capteur. Cela facilite l'intégration dans les applications et rend le système global encore plus performant.

Mécaniquement

Type d'arbre :

• 6 mm axe creux, traversant
• 8 mm axe creux, traversant
• 10 mm axe creux, traversant
• 12 mm axe creux, traversant
• 15 mm axe creux, traversant
• 20 mm axe creux, traversant
• 25 mm axe creux, traversant
• 28 mm axe creux, traversant
• 30 mm axe creux, traversant
• 35 mm axe creux, traversant
• 45 mm axe creux, traversant
• 180 mm axe creux, traversant
• 5/8 " axe creux, traversant
• 1 " axe creux, traversant
• 1 1/8 " axe creux, traversant

Température de fonctionnement : -20 °C ... +80 °C

Indice de protection : IP68, IP69, IP69k

Raccordements : Câble radial

Vitesse de rotation max. : 12.000 min-1

Électrique

Balayage : magnétique

Résolution max. : 999.999 ppr Incrémentaux

Tension d'alimentation : 4,8...26 V DC

Interfaces :

• Gegentakt
• TTL / RS422

Fiche technique

Instructions d'utilisation

Certificat de conformité

CAD mécanique / STEP

Haute flexibilité

Résolution librement sélectionnable jusqu'à 999 999 ppr, indépendamment du diamètre de l'anneau magnétique.

Systèmes basés sur des longueurs de pôles de 2 mm et 5 mm disponibles. Cela permet de choisir entre de plus grandes tolérances de fonctionnement et de montage ou de se concentrer sur les meilleures performances possibles.

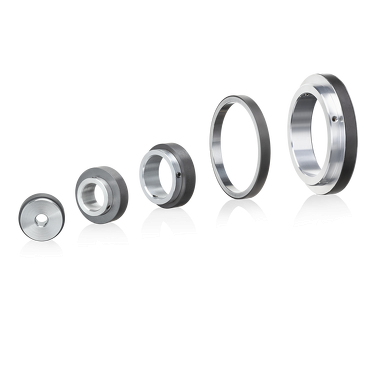

De nombreuses variantes de diamètres d'anneaux magnétiques et d'alésages

Précision maximale

Un réglage actif de l'offset, de la phase et de l'amplitude optimise automatiquement le capteur en fonction de la situation de fonctionnement actuelle. Les influences dues au montage individuel et aux différences de température pendant le fonctionnement sont automatiquement compensées dans la tête du capteur.

Mise en service rapide et facile

Utilisation avec un espace de montage réduit.
La tolérance de montage entre l'anneau magnétique et la tête du capteur est compensée par l'électronique.
Ajustement facile grâce à la fixation par des trous oblongs. - Indication de fonctionnement par LED

Résistant et insensible

Système de mesure sans contact et sans usure pour une longue durée de vie.
Haute résistance aux chocs et aux vibrations.
Boîtier stable avec indice de protection IP67, en option : boîtier spécial pour une résistance élevée à la condensation (IP68 / IP69k, résistance à l'humidité cyclique selon EN 60068-3-38 ainsi qu'à l'humidité-chaleur selon EN 60068-3-78)
