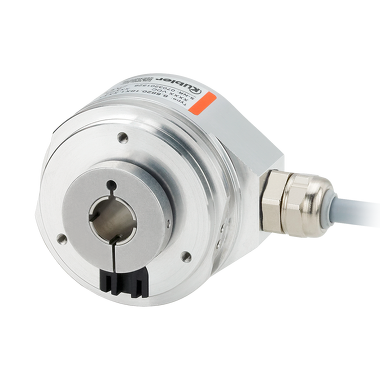

Codeur Incrémental - 5824
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Sortie sinus + signal de référence - pour la technologie d'entraînement.
Les codeurs incrémentaux 5804 / 5824 ont une interface SinCos. Ils sont particulièrement adaptés à l'utilisation dans la technique d'entraînement. Ces codeurs sont utilisés de préférence dans des applications où une interface SinCos standard est suffisante.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm axe creux, borgne
8 mm axe creux, borgne
6 mm axe creux, traversant
10 mm axe creux, borgne
8 mm axe creux, traversant
12 mm axe creux, borgne
10 mm axe creux, traversant
12 mm axe creux, traversant
Type de bride
Éléments ressort, court
Stator anti-rotation
Ø 58.00 mm
Ø 65.00 mm
Température de fonctionnement
-20 °C ... +85 °C
Indice de protection
IP40IP66
Raccordements
Câble radial
Connecteur M23 radial
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Résolution max.
5.000 ppr Incrémentaux
Tension d'alimentation
5 V DC
10...30 V DC
Interfaces
SinCos
Options
sur demande
Autres nombres d'impulsions/résolutions
Fiche technique
5804 / 5824 PDF ? 1,5 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Paramètres de sécurité
5824 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 156,0 KB | 09.2025
Certificat de conformité
5804 / 5824 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 141,0 KB | 09.2025
CAD mécanique / STEP
5824
ZIP ? 6,1 MB | 09.2025
CAD électronique / ePlan
5804 / 5824
ZIP ? 5,0 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
Haute performance
Haute résolution jusqu'à 5000 impulsions par tour.
Vitesse de rotation maximale jusqu'à 12000 tours par minute.
Indice de protection IP élevé jusqu'à IP66 maxi.
Variable
Variantes d'arbres sortants et d'arbres creux.
Avec raccordement par câble ou par connecteur.
Les codeurs incrémentaux 5804 / 5824 ont une interface SinCos. Ils sont particulièrement adaptés à l'utilisation dans la technique d'entraînement. Ces codeurs sont utilisés de préférence dans des applications où une interface SinCos standard est suffisante.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm axe creux, borgne
8 mm axe creux, borgne
6 mm axe creux, traversant
10 mm axe creux, borgne
8 mm axe creux, traversant
12 mm axe creux, borgne
10 mm axe creux, traversant
12 mm axe creux, traversant
Type de bride
Éléments ressort, court
Stator anti-rotation
Ø 58.00 mm
Ø 65.00 mm
Température de fonctionnement
-20 °C ... +85 °C
Indice de protection
IP40IP66
Raccordements
Câble radial
Connecteur M23 radial
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Résolution max.
5.000 ppr Incrémentaux
Tension d'alimentation
5 V DC
10...30 V DC
Interfaces
SinCos
Options
sur demande
Autres nombres d'impulsions/résolutions
Fiche technique
5804 / 5824 PDF ? 1,5 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Paramètres de sécurité
5824 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 156,0 KB | 09.2025
Certificat de conformité
5804 / 5824 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 141,0 KB | 09.2025
CAD mécanique / STEP
5824
ZIP ? 6,1 MB | 09.2025
CAD électronique / ePlan
5804 / 5824
ZIP ? 5,0 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
Haute performance
Haute résolution jusqu'à 5000 impulsions par tour.
Vitesse de rotation maximale jusqu'à 12000 tours par minute.
Indice de protection IP élevé jusqu'à IP66 maxi.
Variable
Variantes d'arbres sortants et d'arbres creux.
Avec raccordement par câble ou par connecteur.
