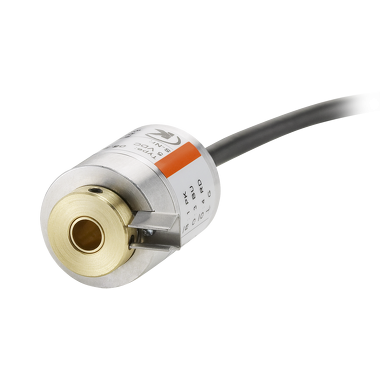

Codeur Incrémental - 2420
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Prévus pour les plus petits espaces d'installation. Codeurs optiques miniatures.
Les codeurs incrémentaux miniatures 2400 / 2420 avec leur technologie de capteurs optiques offrent une résolution jusqu'à 1024 impulsions par tour. Avec un diamètre de seulement 24 mm, ces codeurs sont particulièrement adaptés à une utilisation dans des espaces confinés.
Mécaniquement
- Dimension : Ø 24 mm
- Type d'arbre : 4 mm axe creux, borgne
6 mm axe creux, borgne - Type de bride : Ø 24.00 mm
- Température de fonctionnement : -20 °C ... +85 °C
- Indice de protection : IP50, IP64, IP65
- Raccordements : Câble axial, Câble radial
- Vitesse de rotation max. : 12.000 min-1
- Poids : 60 g
Électrique
- Balayage : optique
- Résolution max. : 1.024 ppr Incrémentaux
- Tension d'alimentation : 5...24 V DC, 8...30 V DC
- Interfaces : Gegentakt, TTL / RS422
- Options : sur demande : Autres nombres d'impulsions/résolutions
Fiche technique
- 2400 / 2420 PDF ? 577,0 KB | 09.2025
DE, EN, FR
Instructions d'utilisation
- Instructions d'utilisation des codeurs
Multilingue : Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Paramètres de sécurité
- 2420 MTTFd
Multilingue : Allemand, Anglais
PDF ? 156,1 KB | 09.2025 - 2420 MTTFd Application bague collectrice
Multilingue : Allemand, Anglais
PDF ? 185,6 KB | 09.2025
Certificat de conformité
- 2400 / 2420 CE
Multilingue : Allemand, Anglais, Français
PDF ? 139,3 KB | 09.2025
CAD mécanique / STEP
- 2420
ZIP ? 943,7 KB | 09.2025
CAD électronique / ePlan
- 2400 / 2420
ZIP ? 2,2 MB | 09.2025
Certificats Produits
- UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
Fiable
Construction robuste des roulements. Le serrage multiple donne à la sortie du câble une haute décharge de traction. Sorties protégées contre les courts-circuits.
Polyvalent
Idéal pour l'utilisation dans les petits appareils.
