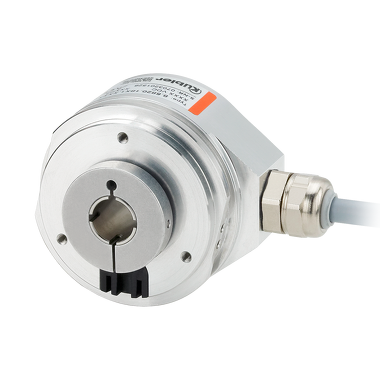

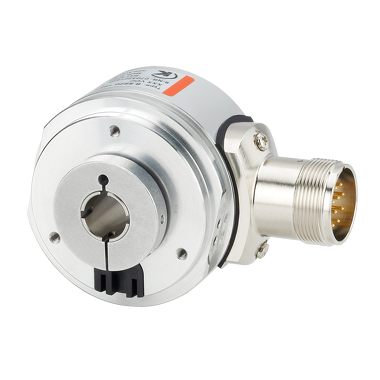

Codeur Incrémental - 5825
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Haute résolution - pour une précision maximale.
Les codeurs incrémentaux 5805 / 5825 offrent des résolutions jusqu'à 36,000 impulsions par tour. Lorsqu'une précision maximale est requise, ces codeurs sont la solution optimale pour les capteurs.
Mécaniquement
Dimension : Ø 58 mm
Type d'arbre :
Type de bride :
Température de fonctionnement : -20 °C ... +105 °C
Indice de protection : IP40/IP66
Raccordements :
Vitesse de rotation max. : 12,000 min-1
Poids : 400 g
Électrique
Balayage : optique
Résolution max. : 36,000 ppr Incrémentaux
Tension d'alimentation : 5 V DC / 10...30 V DC
Interfaces :
Options : sur demande
Fiche technique :
Instructions d'utilisation :
Paramètres de sécurité :
Certificat de conformité :
CAD mécanique / STEP :
CAD électronique / ePlan :
Certificats Produits :
Solide performance
Grande capacité de charge de l'arbre.
Vitesse de rotation maximale jusqu'à 12,000 tours par minute.
Indice de protection IP élevé jusqu'à IP66 maxi.
De nombreuses variantes
Avec interface RS422 ou push-pull.
Avec raccordement par câble ou par connecteur.
Les codeurs incrémentaux 5805 / 5825 offrent des résolutions jusqu'à 36,000 impulsions par tour. Lorsqu'une précision maximale est requise, ces codeurs sont la solution optimale pour les capteurs.
Mécaniquement
Dimension : Ø 58 mm
Type d'arbre :
- 6 mm axe creux, borgne
- 8 mm axe creux, borgne
- 6 mm axe creux, traversant
- 10 mm axe creux, borgne
- 8 mm axe creux, traversant
- 12 mm axe creux, borgne
- 10 mm axe creux, traversant
- 12 mm axe creux, traversant
Type de bride :
- Éléments ressort, court
- Stator anti-rotation
- Ø 58.00 mm
- Ø 65.00 mm
Température de fonctionnement : -20 °C ... +105 °C
Indice de protection : IP40/IP66
Raccordements :
- Câble radial
- Connecteur M23 radial
- Connecteur M12 radial
Vitesse de rotation max. : 12,000 min-1
Poids : 400 g
Électrique
Balayage : optique
Résolution max. : 36,000 ppr Incrémentaux
Tension d'alimentation : 5 V DC / 10...30 V DC
Interfaces :
- Gegentakt
- TTL / RS422
Options : sur demande
- Autres nombres d'impulsions/résolutions
Fiche technique :
- 5805 / 5825 PDF – 1,5 MB | 09.2025
- Disponible en : DE, EN, FR
Instructions d'utilisation :
- Instructions d'utilisation des codeurs
- Multilingue : Allemand, Anglais, Français
- PDF – 2,9 MB | 09.2025
Paramètres de sécurité :
- 5825 MTTFd
- Multilingue : Allemand, Anglais
- PDF – 155,4 KB | 09.2025
Certificat de conformité :
- 5805 / 5825 CE
- Multilingue : Allemand, Anglais, Français
- PDF – 148,4 KB | 09.2025
CAD mécanique / STEP :
- 5825 ZIP – 5,9 MB | 09.2025
CAD électronique / ePlan :
- 5805 / 5825 ZIP – 3,4 MB | 09.2025
Certificats Produits :
- UL CoC USA/Canada - Encodeurs rotatifs PDF – 503,1 KB | 09.2025
Solide performance
Grande capacité de charge de l'arbre.
Vitesse de rotation maximale jusqu'à 12,000 tours par minute.
Indice de protection IP élevé jusqu'à IP66 maxi.
De nombreuses variantes
Avec interface RS422 ou push-pull.
Avec raccordement par câble ou par connecteur.
