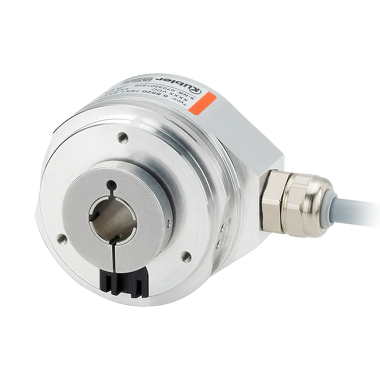

Codeur Incrémental - 5823
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Haute température jusqu'à max. 110°C
Les codeurs incrémentaux de la série haute température 5803 / 5823 peuvent être utilisés jusqu'à 110°C maximum. La haute résistance à la chaleur et la vitesse élevée font de ces codeurs la solution idéale pour toutes les applications dans un environnement à très haute température.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm axe creux, traversant
8 mm axe creux, traversant
10 mm axe creux, traversant
12 mm axe creux, traversant
Type de bride
Éléments ressort, court
Stator anti-rotation
Ø 58.00 mm
Ø 65.00 mm
Température de fonctionnement
-20 °C ... +110 °C
Indice de protection
IP40IP66
Raccordements
Câble radial
Connecteur M23 radial
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Résolution max.
5.000 ppr Incrémentaux
Tension d'alimentation
5 V DC
10...30 V DC
Interfaces
Gegentakt
TTL / RS422
Options
sur demande
Autres nombres d'impulsions/résolutions
Fiche technique
5803 / 5823
PDF - 1,5 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025
Paramètres de sécurité
5823 MTTFd
Multilingue: Allemand, Anglais
PDF - 222,4 KB | 09.2025
Certificat de conformité
5803 / 5823 CE
Multilingue: Allemand, Anglais, Français
PDF - 137,8 KB | 09.2025
CAD mécanique / STEP
5823
ZIP - 4,0 MB | 09.2025
CAD électronique / ePlan
5803 / 5823
ZIP - 3,6 MB | 09.2025
Certificats Produits
UL CoC USA/Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
À haut rendement
Convient pour des températures jusqu'à max. 110°C.
Haute résolution avec jusqu'à 5000 impulsions par tour.
Vitesse maximale de 12000 tours par minute.
Flexible
Différents types de raccordement pour différentes applications.
Variantes d'arbres sortants ou d'arbres creux.
Avec interface push-pull ou RS422.
Les codeurs incrémentaux de la série haute température 5803 / 5823 peuvent être utilisés jusqu'à 110°C maximum. La haute résistance à la chaleur et la vitesse élevée font de ces codeurs la solution idéale pour toutes les applications dans un environnement à très haute température.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm axe creux, traversant
8 mm axe creux, traversant
10 mm axe creux, traversant
12 mm axe creux, traversant
Type de bride
Éléments ressort, court
Stator anti-rotation
Ø 58.00 mm
Ø 65.00 mm
Température de fonctionnement
-20 °C ... +110 °C
Indice de protection
IP40IP66
Raccordements
Câble radial
Connecteur M23 radial
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Résolution max.
5.000 ppr Incrémentaux
Tension d'alimentation
5 V DC
10...30 V DC
Interfaces
Gegentakt
TTL / RS422
Options
sur demande
Autres nombres d'impulsions/résolutions
Fiche technique
5803 / 5823
PDF - 1,5 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025
Paramètres de sécurité
5823 MTTFd
Multilingue: Allemand, Anglais
PDF - 222,4 KB | 09.2025
Certificat de conformité
5803 / 5823 CE
Multilingue: Allemand, Anglais, Français
PDF - 137,8 KB | 09.2025
CAD mécanique / STEP
5823
ZIP - 4,0 MB | 09.2025
CAD électronique / ePlan
5803 / 5823
ZIP - 3,6 MB | 09.2025
Certificats Produits
UL CoC USA/Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
À haut rendement
Convient pour des températures jusqu'à max. 110°C.
Haute résolution avec jusqu'à 5000 impulsions par tour.
Vitesse maximale de 12000 tours par minute.
Flexible
Différents types de raccordement pour différentes applications.
Variantes d'arbres sortants ou d'arbres creux.
Avec interface push-pull ou RS422.
