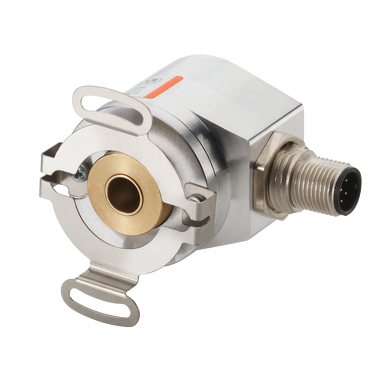

Codeur Incrémental - 3620
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÜBLER
En savoir plus
Description
Idéal pour des espaces d'installation étroits.
Les codeurs incrémentaux compacts 3610 / 3620 avec capteurs optiques sont disponibles jusqu'à une résolution de 2500 impulsions par tour. Les versions avec arbre creux traversant sont conçues pour des diamètres jusqu'à 8 mm.
Mécaniquement
- Dimension : Ø 36 mm
- Type d'arbre :
- 6 mm axe creux, traversant
- 8 mm axe creux, traversant
- 1/4 " axe creux, traversant
- Type de bride :
- Éléments ressort, court
- Élément élastique, long
- Stator anti-rotation
- Température de fonctionnement : -20 °C ... +85 °C
- Indice de protection : IP50, IP64, IP65
- Raccordements : Câble radial, Connecteur M12 radial
- Vitesse de rotation max. : 6.000 min-1
- Poids : 80 g
Électrique
- Balayage : optique
- Résolution max. : 2.500 ppr Incrémentaux
- Tension d'alimentation : 5 V DC, 5...18 V DC, 8...30 V DC
- Interfaces :
- Gegentakt
- TTL / RS422
Options
- Autres nombres d'impulsions/résolutions sur demande
Fiche technique
- 3610 / 3620 PDF – 956,9 KB | 09.2025
Instructions d'utilisation
- Instructions d'utilisation des codeurs
Multilingue : Allemand, Anglais, Français
PDF – 2,9 MB | 09.2025
Paramètres de sécurité
- 3620 MTTFd
PDF – 157,4 KB | 09.2025
Certificat de conformité
- 3610 / 3620 CE
Multilingue : Allemand, Anglais, Français
PDF – 349,2 KB | 09.2025
CAD mécanique / STEP
- 3620
ZIP – 3,4 MB | 09.2025
CAD électronique / ePlan
- 3610 / 3620
ZIP – 3,4 MB | 09.2025
Certificats Produits
- UL CoC USA/ Canada - Encodeurs rotatifs
PDF – 503,1 KB | 09.2025
Compact
Seulement 36 mm de diamètre extérieur.
Arbre creux traversant 8 mm maxi
Idéal pour un espace d'installation limité.
Polyvalent
Disponible avec sortie de câble ou connecteur M12.
Résolution maximale de 2500 impulsions par tour.
Tension d'alimentation 5 .... 18 V.c.c. ou 8 .... 30 V.c.c.
