Codeur Incrémental - Sendix H120

Pour les applications Heavy Duty - codeur à axe creux extrêmement robuste.

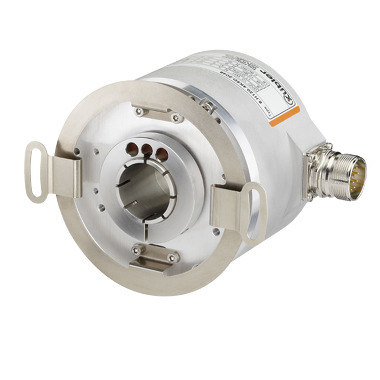

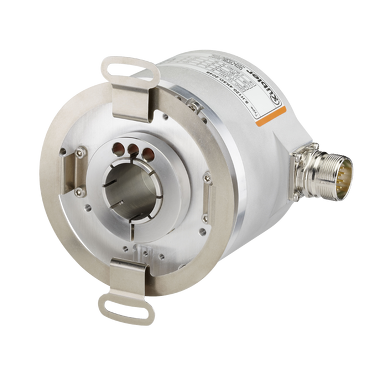

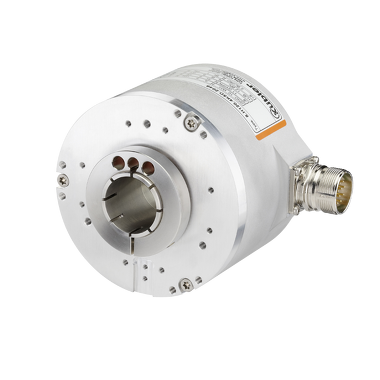

Le codeur incrémental Sendix H120 est idéal pour les gros moteurs et générateurs. Celui-ci est très précis et extrêmement robuste grâce à HD-Safety-Lock™ - la conception d'arbre creux Heavy Duty de la dernière génération avec une construction robuste et une isolation intégrée des roulements. L'arbre à double protection, la large plage de température et l'indice de protection élevé permettent une utilisation même dans les conditions les plus défavorables. L'arbre creux particulièrement grand jusqu'à 28 mm, la diversité des solutions de montage et des variantes de raccordement offrent une flexibilité maximale lors de l'installation.

Mécaniquement

Dimension

Ø 100 mm

Type d'arbre

• 12 mm axe creux, borgne
• 16 mm axe creux, traversant
• 20 mm axe creux, traversant
• 25 mm axe creux, traversant
• 28 mm axe creux, traversant
• 1" axe creux, traversant
• 16 mm insérer l'arbre, cylindrique
• 17 mm insérer l'arbre, conique

Type de bride

Ø 100.00 mm

Température de fonctionnement

-40 °C ... +100 °C

Indice de protection

IP67

Raccordements

• Câble radial
• Connecteur M23 radial
• Connecteur M12 radial
• Boîte à bornes

Vitesse de rotation max.

6.000 min-1

Poids

1800 g

Électrique

Balayage

optique

Résolution max.

5.000 ppr Incrémentaux

Tension d'alimentation

5 V DC 10...30 V DC

Interfaces

• Gegentakt
• TTL / RS422

Options

sur demande

• Protection EX zone 2/22
• Autres nombres d'impulsions/résolutions

Fiche technique

Sendix H120 PDF ? 1,8 MB | 09.2025

• DE
• EN
• FR

Instructions d'utilisation

Sendix H120 Multilingue: Allemand, Anglais, Français PDF ? 1,4 MB | 09.2025

Paramètres de sécurité

Sendix H120 MTTFd Multilingue: Allemand, Anglais PDF ? 156,1 KB | 09.2025

Certificat de conformité

Sendix H120 CE Multilingue: Allemand, Anglais, Français PDF ? 384,9 KB | 09.2025

CAD mécanique / STEP

Sendix H120 ZIP ? 8,8 MB | 09.2025

CAD électronique / ePlan

Sendix H120 ZIP ? 2,0 MB | 09.2025

Robuste

Isolation intégrée des roulements jusqu'à 2,5 kV pour un raccordement fiable des arbres.

Très haute résistance grâce à la double protection de l'arbre (disque de protection et bague d'étanchéité radiale), indice de protection IP67 ainsi qu'au boîtier résistant à l'eau de mer.

Haute résistance aux chocs (200 g) et aux vibrations (15 g).

Flexible

3 solutions de montage : montage central conique, montage central cylindrique ou par arbre creux.

Raccordement par câble, connecteur M12 ou M23 ou boîte à bornes.

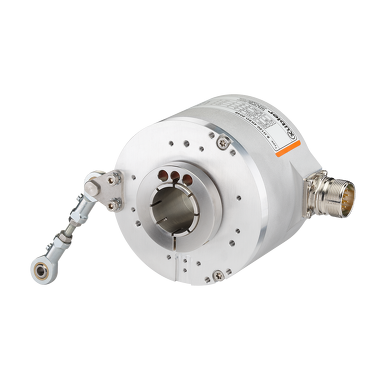

Bras de montage sur bride ou couvercle. Cela signifie que l'appareil peut pivoter de manière flexible pendant le montage.

Arbre creux traversant jusqu'à ø 28 mm
