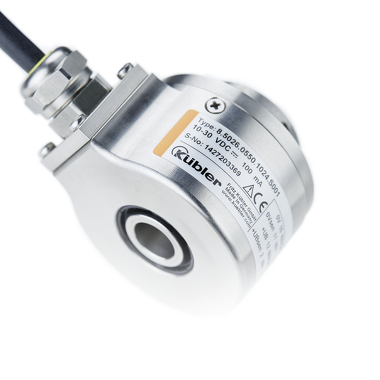

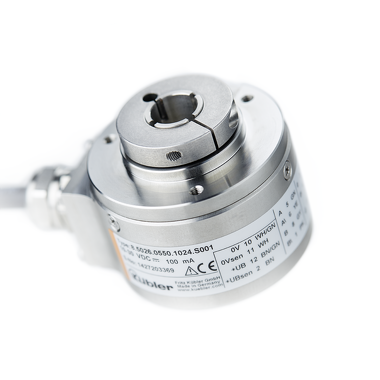

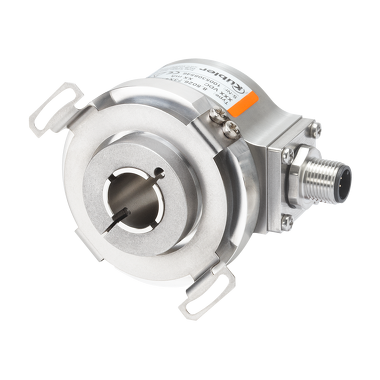

Codeur Incrémental - Sendix 5026

Codeur en acier inoxydable pour une durée de vie illimitée.
Les codeurs incrémentaux Sendix 5006 / 5026 en acier inoxydable offrent une résistance optimale du matériau et donc une durabilité quasi illimitée. Les joints de haute qualité, le degré de protection IP66 / IP67 et la large plage de température assurent une densité et une robustesse supplémentaires.

Mécaniquement

• Dimension : Ø 50 mm

• Type d'arbre :
  10 mm axe creux, traversant
  12 mm axe creux, traversant
  15 mm axe creux, traversant
  1/4 " axe creux, traversant
  3/8 " axe creux, traversant
  1/2 " axe creux, borgne

• Type de bride :
  Ø 50.80 mm
  Ø 63.00 mm

• Température de fonctionnement : -40 °C ... +85 °C

• Indice de protection : IP67

• Raccordements : Connecteur M12 radial

• Vitesse de rotation max. : 6.000 min-1

• Poids : 400 g

Électrique

• Balayage : optique

• Résolution max. : 5.000 ppr Incrémentaux

• Tension d'alimentation : 5 V DC5...30 V DC10...30 V DC

• Interfaces :
  Gegentakt
  TTL / RS422

• Options :
  sur demande
  Protection EX zone 2/22
  Autres nombres d'impulsions/résolutions
  Test au brouillard salin

Fiche technique

• Sendix 5006 / 5026 PDF ? 958,4 KB | 09.2025
  DE
  EN
  FR

Instructions d'utilisation

• Instructions d'utilisation des codeurs avec ATEX 2/22
  Multilingue:
  Allemand, Anglais, Français, Italien, Espagnol
  PDF ? 3,6 MB | 09.2025

• Instructions d'utilisation des codeurs
  Multilingue:
  Allemand, Anglais, Français
  PDF ? 2,9 MB | 09.2025

Paramètres de sécurité

• Sendix 5026 MTTFd Multilingue:
  Allemand, Anglais
  PDF ? 156,8 KB | 09.2025

Certificat de conformité

• Sendix 5006 / 5026 CE Multilingue:
  Allemand, Anglais, Français
  PDF ? 161,2 KB | 09.2025

CAD mécanique / STEP

• Sendix 5026 ZIP ? 1,3 MB | 09.2025

CAD électronique / ePlan

• Sendix 5006 / 5026 ZIP ? 5,1 MB | 09.2025

Certificats Produits

• UL CoC USA/ Canada - Encodeurs rotatifs PDF ? 503,1 KB | 09.2025

Durable et étanche
Indice de protection IP66 / IP67.
Boîtier robuste en acier inoxydable.
Large plage de température -40 .... +85°C.
Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation.

Souplesse d'utilisation
Compatible avec toutes les normes américaines et européennes en vigueur.
Tension d'alimentation 5 .... 30 V.c.c., différentes interfaces, 5000 impulsions maxi par tour.
Dimensions compactes : Diamètre extérieur 50 mm, profondeur de montage max. 47 mm.
