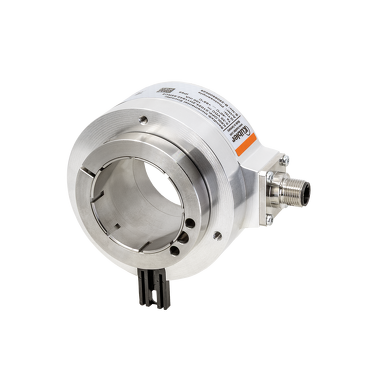

Codeur Incrémental - Sendix K80I

Performance maximale même pour les grosses vagues

Les nouveaux capteurs rotatifs Sendix sont basés sur des composants sensoriels et électroniques ultramodernes ainsi que sur un disque de code robuste en métal. Les codeurs incrémentaux Sendix K80I atteignent une résolution allant jusqu'à 5.000 impulsions par tour, avec une grande fiabilité. Le codeur Sendix K80 pour grands arbres a été conçu en tant que combinaison d'un arbre creux traversant de 42 mm et d'une taille réduite de 80 mm.

Mécaniquement

• Type d'arbre : 14 mm axe creux, traversant ; 15 mm axe creux, traversant ; 16 mm axe creux, traversant ; 18 mm axe creux, traversant ; 20 mm axe creux, traversant ; 25 mm axe creux, traversant ; 28 mm axe creux, traversant ; 30 mm axe creux, traversant ; 35 mm axe creux, traversant ; 38 mm axe creux, traversant ; 40 mm axe creux, traversant ; 42 mm axe creux, traversant ; 5/8" axe creux, traversant ; 1" axe creux, traversant ; 1 1/8" axe creux, traversant ; 1 1/4" axe creux, traversant
• Température de fonctionnement : -40 °C ... +85 °C
• Indice de protection : IP65, IP66, IP67
• Raccordements : Câble radial, Connecteur M23 radial, Connecteur M12 radial, Connecteur MIL
• Vitesse de rotation max. : 5.000 min-1
• Poids : 800 g

Électrique

• Balayage : optique
• Tension d'alimentation : 5 V DC, 5...30 V DC
• Interfaces : Gegentakt, TTL / RS422, SinCos

Options

• Protection EX zone 2/22
• Test au brouillard salin

Fiche technique

• K80I PDF ? 1,4 MB | 09.2025
• Langues disponibles : DE, EN, FR

Instructions d'utilisation

• Instructions d'utilisation des codeurs
• Multilingue : Allemand, Anglais, Français
• PDF ? 2,9 MB | 09.2025

Certificat de conformité

• Sendix K80I.O
• Multilingue : Allemand, Anglais, Français
• PDF ? 147,9 KB | 09.2025

Haute précision et fiabilité

Technologie de capteur de pointe avec des résolutions allant jusqu'à 5.000 ppr. Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures.

Plage de température de -40 °C à +85 °C
Indice de protection jusqu'à IP67 maximum
concept de blindage CEM optimisé
technologie Safety-Lock perfectionnée

Espace de montage réduit, même dans les grandes applications. Arbre creux jusqu'à 42 mm de diamètre pour une taille de 80 mm.

Intégration parfaite dans les réseaux numériques modernes. Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
