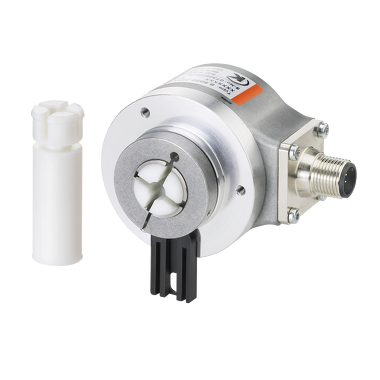

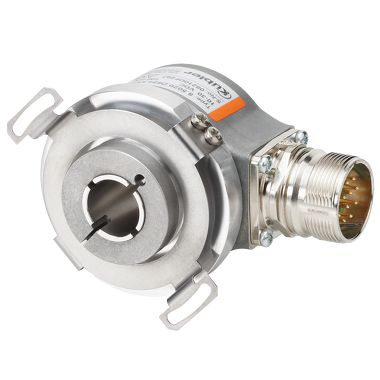

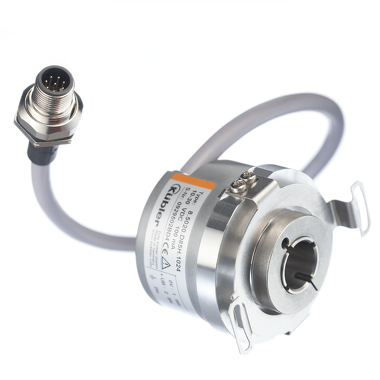

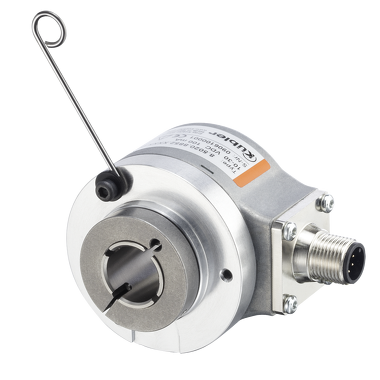

Codeur Incrémental - Sendix 5020

Le standard pour l'automation.
Les codeurs incrémentaux Sendix 5000 / 5020 offrent une résistance particulière aux vibrations et aux erreurs d'installation grâce à leur construction robuste des roulements dans le design Safety Lock™. Le boîtier moulé sous pression stable, l'indice de protection élevé jusqu'à IP67 et la large plage de température de -40 °C à +85 °C permettent une utilisation universelle. Cette famille de codeurs fait l'objet d'un développement technique continu et offre aujourd'hui une variété unique d'options de commande.
Mécaniquement
Dimension
Ø 50 mm
Type d'arbre
6 mm axe creux, traversant
8 mm axe creux, traversant
10 mm axe creux, traversant
12 mm axe creux, traversant
14 mm axe creux, traversant
15 mm axe creux, traversant
1/4" axe creux, traversant
3/8" axe creux, traversant
1/2" axe creux, traversant
5/8" axe creux, traversant
Type de bride
élément élastique, long
Stator anti-rotation
Système anti-rotation longue
Ø 50.80 mm
Ø 57.20 mm
Ø 63.00 mm
Ø 65.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP65
IP66
IP67
Raccordements
Câble axial
Câble radial
Câble tangentiel
Connecteur M23 radial
Connecteur M12 radial
Connecteur MIL
Vitesse de rotation max.
12.000 min-1
Poids
400 g
Électrique
Balayage
optique
Résolution max.
5.000 ppr Incrémentaux
Tension d'alimentation
5 V DC
5...30 V DC
10...30 V DC
Interfaces
Gegentakt
TTL / RS422
Open Collector
Options
sur demande
Protection EX zone 2/22
Autres nombres d'impulsions/résolutions
Test au brouillard salin
Fiche technique
Sendix 5000 / 5020 PDF ? 2,5 MB | 09.2025
DE
EN
US
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue:
Allemand, Anglais, Français, Italien, Espagnol
PDF ? 3,6 MB | 09.2025
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Paramètres de sécurité
Sendix 5020 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 156,8 KB | 09.2025
Certificat de conformité
Sendix 5000 / 5020 CE
Multilingue:
Allemand, Anglais, Français
PDF ? 160,0 KB | 09.2025
CAD mécanique / STEP
Sendix 5020
ZIP ? 16,4 MB | 09.2025
CAD électronique / ePlan
Sendix 5000 / 5020
ZIP ? 9,6 MB | 09.2025
Certificats Produits
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF ? 39,6 KB | 09.2025
DE
EN
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
Robustes
Résistance renforcée contre les chocs, les vibrations et les erreurs d'installation, évitent les arrêts de la machine et les réparations, montage robuste des roulements grâce à la conception “Safety-Lock™-Design”.
Restent étanches même dans des conditions quotidiennes rudes, offrent une sécurité maximale contre les pannes sur le terrain et conviennent à une utilisation en extérieur grâce à leur boîtier robuste moulé sous pression et à leur indice de protection jusqu'à IP67.
Bague de serrage imperdable sur les codeurs à arbre creux.
Large plage de température de -40 °C ... +85 °C.
Polyvalents
Des variantes de raccordement pour toutes les applications: raccordement par câble avec différentes longueurs standard et connecteur M12 (5 ou 8 broches), M23 (12 broches), MIL (7 ou 10 broches) et Sub-D.
Supplémentaire : Variantes avec câble équipé d'un connecteur - pour un raccordement électrique sans erreur à votre commande.
Montage fiable dans les conditions d'installation les plus variées : une gamme complète et éprouvée de possibilités de fixation.
Compatibles avec tous les standards américains et européens usuels.
Grand choix en nombres d'impulsions standards jusqu'à 5000 impulsions par tour.
