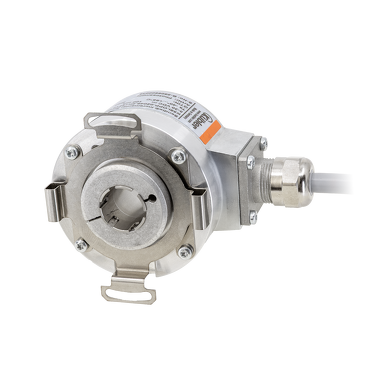

Codeur Incrémental - Sendix K58I

De nouvelles références dans la technologie des codeurs

Les nouveaux capteurs rotatifs Sendix sont basés sur des composants sensoriels et électroniques ultramodernes ainsi que sur un disque de code robuste en métal. Les codeurs incrémentaux Sendix K58I atteignent une résolution allant jusqu'à 5.000 impulsions par tour tout en étant très fiables. Le boîtier de 58 mm avec un design uniforme pour toutes les variantes facilite la planification du concepteur d'installations et établit en outre de nouveaux critères dans la combinaison d'une taille réduite pour les grandes applications, par exemple avec l'arbre creux traversant jusqu'à 25,4 mm.

Mécaniquement

• Dimension
  Ø 58 mm
• Type d'arbre
  6 mm arbre, avec méplat
  8 mm arbre, avec méplat
  10 mm arbre, avec méplat
  12 mm arbre, avec méplat
  1/4 " arbre, avec méplat
  3/8 " arbre, avec méplat
  11 mm arbre, avec clavette
  6 mm axe creux, traversant
  8 mm axe creux, traversant
  10 mm axe creux, traversant
  12 mm axe creux, traversant
  14 mm axe creux, traversant
  15 mm axe creux, traversant
  16 mm axe creux, traversant
  20 mm axe creux, traversant
  22 mm axe creux, traversant
  24 mm axe creux, traversant
  25 mm axe creux, traversant
  1/4 " axe creux, traversant
  3/8 " axe creux, traversant
  1/2 " axe creux, traversant
  5/8 " axe creux, traversant
  1 " axe creux, traversant
• Type de bride
  Bride synchro / servo
  Bride de serrage
  Bride carrée
  Bride Euro
  élément élastique, long
  Stator anti-rotation
  Système anti-rotation longue
  Ø 58.00 mm
• Température de fonctionnement
  -40 °C ... +85 °C
• Indice de protection
  IP65, IP66, IP67
• Raccordements
  Câble axial, Câble radial, Câble tangentiel, Connecteur M23 axial, Connecteur M23 radial, Connecteurs M12
• Vitesse de rotation max.
  12.000 min-1
• Poids
  400 g

Électrique

• Balayage
  optique
• Tension d'alimentation
  5 V DC, 15...30 V DC
• Interfaces
  Gegentakt, TTL / RS422

Options

• sur demande
  Protection EX zone 2/22
  Test au brouillard salin

Fiche technique

K58I
PDF - 2,2 MB | 09.2025
DE, EN, FR

Instructions d'utilisation

Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025

Haute précision et fiabilité
Technologie de capteur de pointe avec des résolutions allant jusqu'à 5.000 ppr.

Pour les conditions d'utilisation les plus difficiles sous de multiples influences extérieures
Plage de température de -40 °C à +85 °C
Indice de protection jusqu'à IP67 maximum
concept de blindage CEM optimisé
technologie Safety-Lock perfectionnée

Taille standard également pour les grands arbres
Pour une utilisation également sur des arbres de grande taille avec un arbre creux jusqu'à 25,4 mm de diamètre pour une taille de 58 mm du boîtier du codeur.

Intégration parfaite dans les réseaux numériques modernes
Préparé pour une utilisation avec une plaque signalétique numérique et un jumeau numérique pour la surveillance et la maintenance des machines ainsi que pour de multiples tâches de documentation. Optimisation des processus et augmentation de l'efficacité.
